As configurações para sismos – configurações detalhadas para o dimensionamento sísmico de componentes estruturais – são geridas nesta caixa de diálogo.
Para o dimensionamento de estruturas para resistência sísmica de acordo com o Eurocódigo, aplicam-se as regras da EN 1998-1 {%>

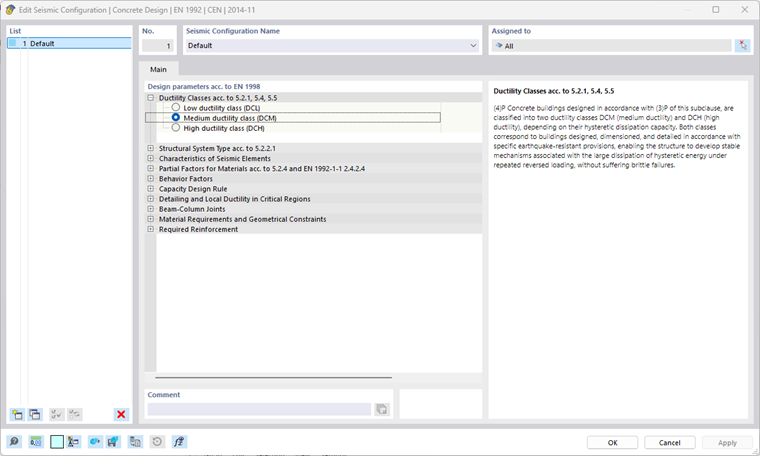

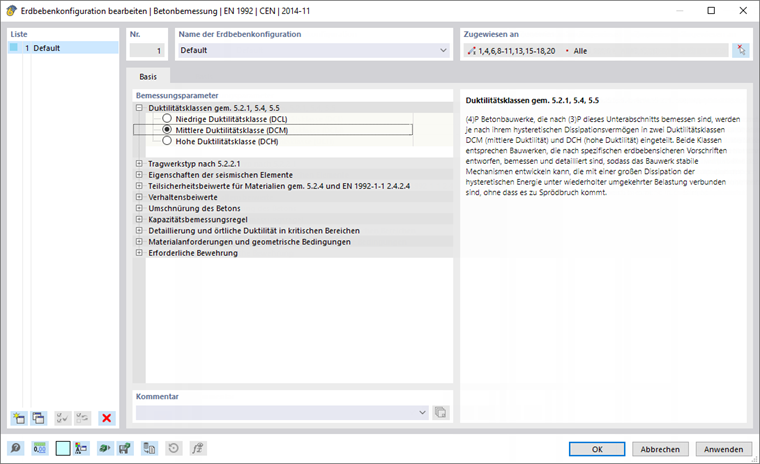

A figura seguinte mostra a caixa de diálogo para editar as configurações de sismos para a EN 1998-1 {%>
A seguir, são apresentadas e descritas as secções individuais das configurações.
classe de ductilidade
Nesta secção da caixa de diálogo, pode definir a classificação de ductilidade para os objetos atribuídos.
Quanto maior a classe de ductilidade, menor é a tensão equivalente sísmica. No entanto, quanto maior a classe de ductilidade, maiores os requisitos de dimensionamento estrutural para garantir a ductilidade. A seguir, serão apresentadas as configurações para a classe de ductilidade "alta", uma vez que têm o maior âmbito de aplicação. Por outro lado, para as classes de ductilidade "média" e "baixo", algumas das caixas de seleção são omitidas.

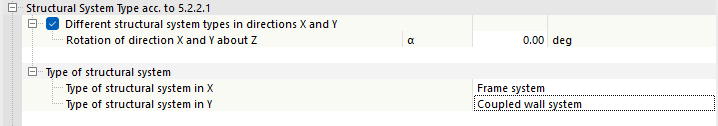

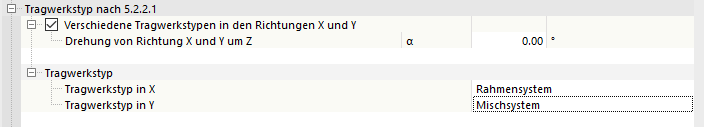

Tipo de sistema estrutural
Esta secção permite atribuir um tipo de sistema estrutural à estrutura atribuída, dependendo do seu comportamento estrutural sob acção sísmica horizontal.
Tipos de sistema estrutural diferentes nas direções X e Y
Utilize esta opção para definir se pretende atribuir diferentes tipos de estrutura à estrutura para as direções X e Y. Activar esta opção também faz com que seja oferecida a especificação de um ângulo de rotação α. Pode utilizá-los, se necessário, para ajustar o ângulo entre as direções horizontais de apoio principais da estrutura e os eixos horizontais do sistema de coordenadas global.

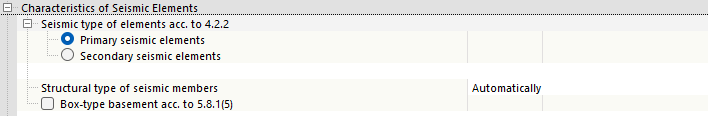

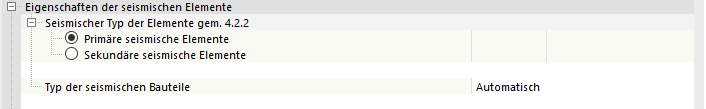

Características de elementos sísmicos
Nesta secção de diálogo, é possível especificar se os componentes estruturais devem ser classificados como primários ou secundários no que diz respeito à sua participação na transferência das cargas sísmicas. Além do mais, é possível atribuir o tipo de componente sísmico para barras.
Coeficientes de segurança parciais para materiais
No que diz respeito aos coeficientes parciais de segurança, pode selecionar de acordo com a qual situação de dimensionamento do estado limite último os coeficientes parciais devem ser aplicados. O utilizador pode optar entre as situações de dimensionamento permanente ou temporária, bem como entre as situações de dimensionamento acidental.

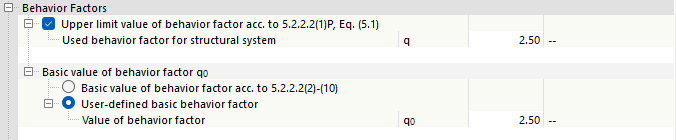

Fatores de comportamento
Nesta área, pode ativar o dimensionamento do valor limite para o fator de comportamento. No caso de o dimensionamento estar ativado, é possível importar o fator de comportamento existente utilizado a partir do espectro de resposta definido, no qual as cargas dinâmicas se baseiam. Alternativamente, o fator de comportamento existente pode ser definido manualmente.

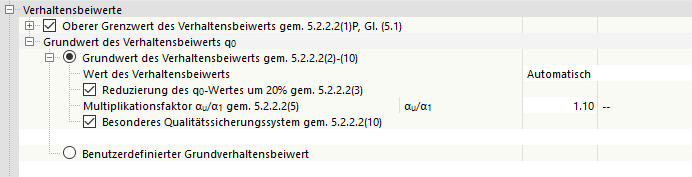

Também pode decidir se o valor base do fator de comportamento de acordo com a norma deve ser determinado no programa ou definido manualmente.

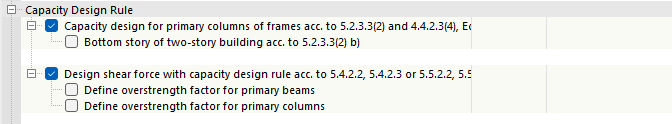

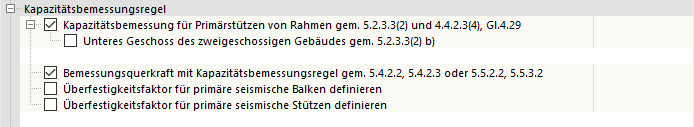

Regra do dimensionamento de capacidade
Estas configurações permitem ativar ou desativar verificações para o dimensionamento da capacidade. Além disso, é possível definir manualmente os fatores de sobrerresistência, se necessário.

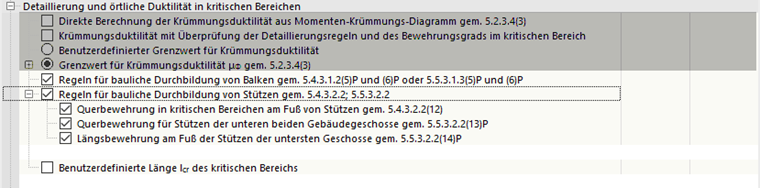

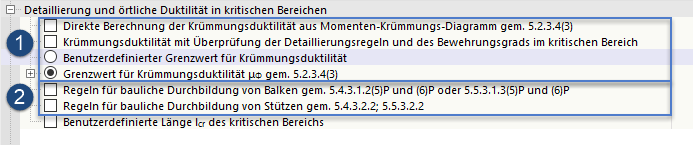

Detalhes e ductilidade local em zonas críticas

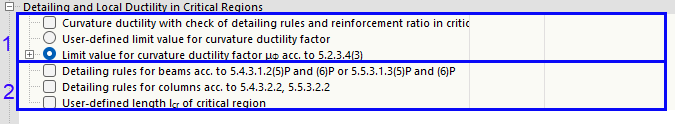

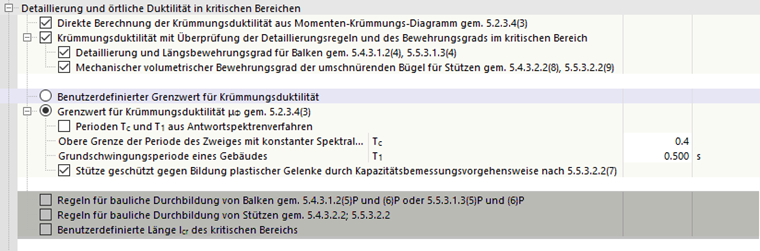

Nesta parte da configuração, pode controlar todas as verificações das regras de construção. Neste caso, é possível ativar as verificações do fator de ductilidade em curvatura suficiente – ver (1) na figura seguinte –, bem como do dimensionamento detalhado – ver (2).

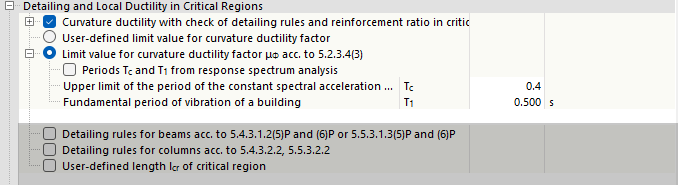

fator de ductilidade em curvatura
Para a verificação do fator de ductilidade em curvatura suficiente, é possível uma análise indireta utilizando as regras de detalhes. Além disso, pode selecionar se o valor limite do fator de ductilidade em curvatura deve ser definido pelo utilizador ou de acordo com a norma.
Opcionalmente, para determinar o valor limite do fator de ductilidade em curvatura segundo a norma, os períodos Tc e T1 podem ser importados a partir do espectro de resposta definido, no qual as cargas dinâmicas se baseiam. Em alternativa, pode definir os valores dos períodos manualmente.

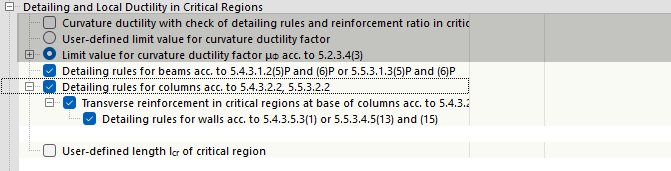

Detalhes estruturais
Com estas opções, é possível ativar verificações detalhadas do dimensionamento estrutural para assegurar a ductilidade local.

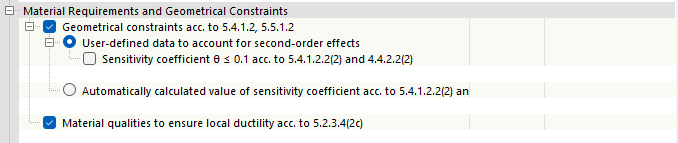

Requisitos do material e restrições geométricas
Nesta secção, pode controlar o dimensionamento dos requisitos do material e das condições geométricas. São necessárias condições geométricas segundo a EN 1998‑1 para as classes de ductilidade "média" e "alta". Os requisitos para as propriedades do material devem ser verificados para todas as classes de ductilidade.
Armadura necessária
Utilize esta caixa de seleção para decidir se as verificações realizadas da situação de dimensionamento sísmico devem ser tidas em consideração para o dimensionamento da armadura.
Atualmente, os dimensionamentos de capacidade não são considerados na determinação da armadura necessária.
