Configurations de sismicité

Les configurations de sismicité, c'est-à-dire les paramètres détaillés pour l'analyse sismique des composants structuraux, sont gérées dans cette boîte de dialogue.

Important

Les spécifications d'une configuration de sismicité s'appliquent à tous les objets auxquels cette configuration est assignée. Si aucune configuration de sismicité n'est assignée à un objet à calculer, aucune analyse de sismicité n'est effectuée pour cet objet.

Pour l'analyse sismique des structures selon l'Eurocode, les règles de l'EN 1998-1 [1] sont appliquées. Pour le calcul de structures béton, les règles de l'EC 8 doivent être appliquées en plus de celles de l'EN 1992-1-1:2004.

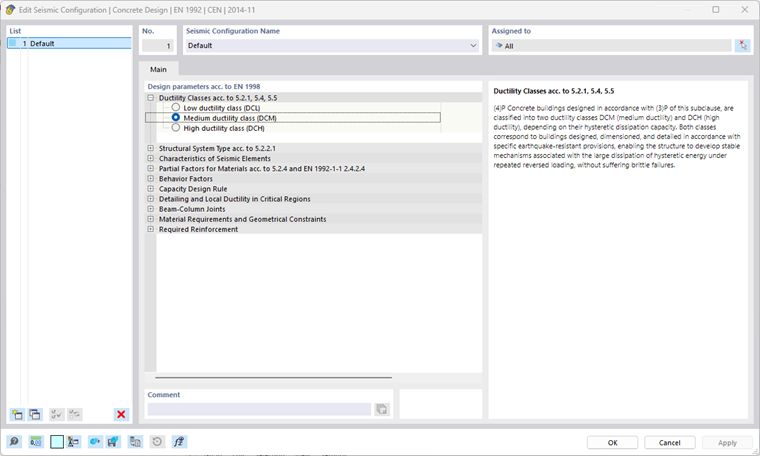

La figure suivante affiche la boîte de dialogue de modification des configurations de sismicité pour l'EN 1998-1 [1]. La vue réduite des paramètres montre clairement les contours des configurations de sismicité.

Les différentes sections des configurations sont affichées et décrites dans le texte suivant.

Classe de ductilité

Dans cette section de la boîte de dialogue, vous pouvez définir la classification de ductilité pour les objets assignés.

Plus la classe de ductilité est élevée, plus la charge sismique équivalente est faible. Cependant, plus la classe de ductilité est élevée, plus les exigences de calcul de structure sont par ailleurs élevées afin de garantir la ductilité de celle-ci. Les configurations pour la classe de ductilité « haute » seront affichées ci-dessous, car elles ont la plus grande portée. En revanche, pour les classes de ductilité « moyenne » et « limitée », certaines des cases à cocher sont omises.

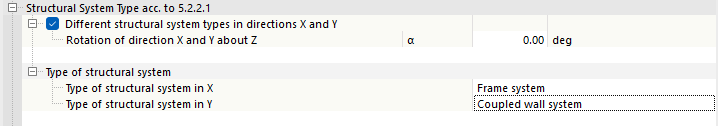

Type de système structural

Dans cette section, vous pouvez assigner un type de système à la structure, en fonction de son comportement structurel sous actions sismiques horizontales.

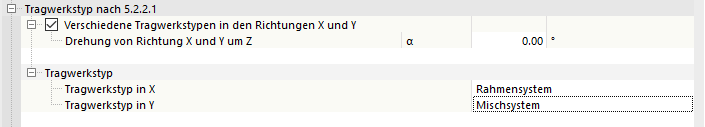

Différents types de systèmes structuraux dans les directions X et Y

Définissez si différents types de systèmes doivent être assignés à la structure pour les directions X et Y à l'aide de cette option. L'activation de cette option permet également de spécifier un angle de rotation α. Vous pouvez l'utiliser pour ajuster l'angle entre les directions horizontales des appuis principaux de la structure et les axes horizontaux du système de coordonnées global.

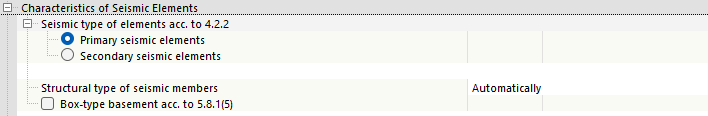

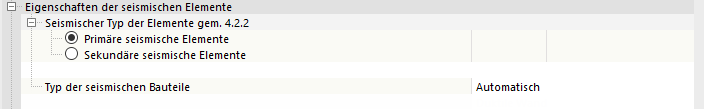

Caractéristiques des éléments sismiques

Cette section de la boîte de dialogue vous permet de préciser si les composants structurels doivent être classés comme principaux ou secondaires en fonction de leur participation au transfert des charges sismiques. De plus, vous pouvez assigner le type de composant sismique pour les barres.

Coefficients partiels de sécurité pour les matériaux

Pour les coefficients partiels de sécurité, vous pouvez sélectionner selon quelle situation de projet pour l'ELU les coefficients partiels doivent être appliqués. Vous avez le choix entre la situation de projet durable et transitoire ainsi que la situation de projet accidentelle.

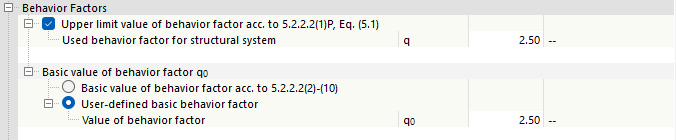

Coefficients de comportement

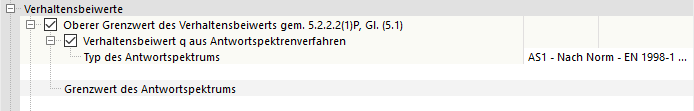

Dans cette zone, vous pouvez activer la vérification de la valeur limite du coefficient de comportement. Si la vérification est activée, vous pouvez importer le coefficient de comportement existant utilisé à partir du spectre de réponse défini sur lequel les charges dynamiques sont basées. Le coefficient de comportement existant peut également être défini manuellement.

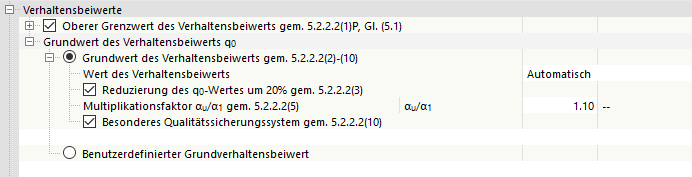

Vous pouvez également décider si la valeur de base du coefficient de comportement selon la norme doit être déterminée dans le programme ou définie manuellement.

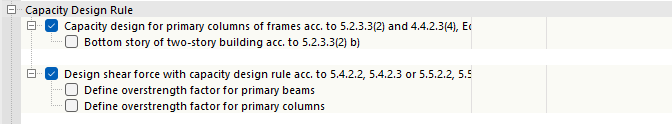

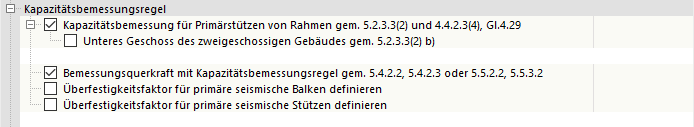

Règle de dimensionnement en capacité

Ces paramètres vous permettent d'activer ou de désactiver les vérifications de la capacité. De plus, vous avez la possibilité de définir les coefficients de sur-résistance manuellement, si nécessaire.

Détails et ductilité locale dans les régions critiques

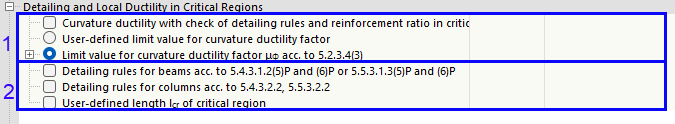

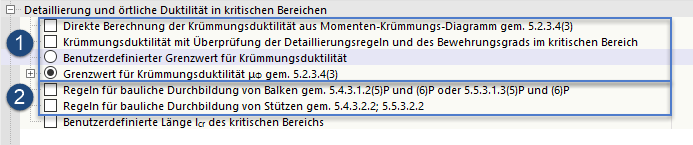

Dans cette partie de la configuration, vous pouvez contrôler toutes les vérifications des règles de construction. Dans ce cas, il est possible d'activer les vérifications du coefficient de ductilité en courbure suffisant (voir (1) dans la figure suivante) et de vérification détaillée (voir (2)).

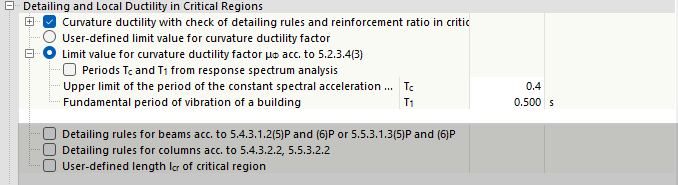

Coefficient de ductilité en courbure

Pour le calcul du coefficient de ductilité en courbure suffisant, une analyse indirecte est possible à l'aide des règles de détail. Vous pouvez également choisir si la valeur limite du coefficient de ductilité en courbure doit être définie par l'utilisateur ou définie selon la norme.

Pour déterminer la valeur limite du coefficient de ductilité en courbure selon la norme, les périodes Tc et T1 peuvent être importées à partir du spectre de réponse défini sur lequel les charges dynamiques sont basées. Vous pouvez également définir les valeurs des périodes manuellement.

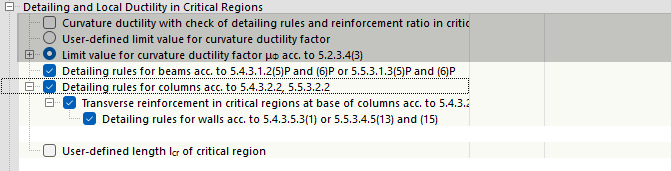

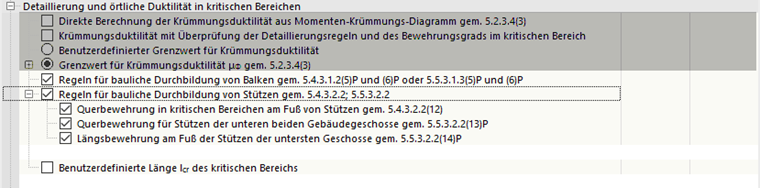

Détails de la structure

Ces options permettent d'activer des vérifications détaillées de la structure afin de garantir sa ductilité locale.

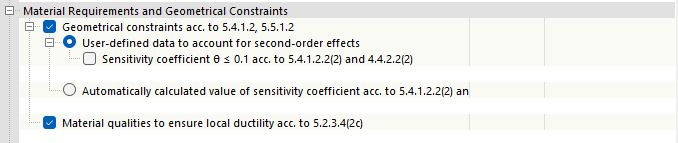

Exigences relatives aux matériaux et contraintes géométriques

Cette section vous permet de contrôler la vérification des exigences de matériau et des contraintes géométriques. Les contraintes géométriques sont requises selon l'EN 1998-1 pour les classes de ductilité « moyenne » et « haute ». Les exigences relatives aux propriétés de matériau doivent être vérifiées pour toutes les classes de ductilité.

Armatures requises

Cette case permet de décider si les vérifications effectuées de la situation de projet sismique doivent être considérées pour le calcul des armatures.

La vérification de capacité n’est pas considérée dans la détermination de l’armature requise.


Références
  1. l'EN 1998-1. (2013). Eurocode 8 : Calcul des structures pour leur résistance aux séismes - Partie 1 : Règles générales, Actions sismiques et règles pour les bâtiments, EN 1998-1:2004/A1:2013.
