Specyfikacja projektowa

Konfiguracje sejsmiczne

To okno dialogowe służy do zarządzania konfiguracjami sejsmicznymi - szczegółowymi ustawieniami dla obliczeń sejsmicznych elementów konstrukcyjnych.

Ważne

Specyfikacje konfiguracji sejsmicznej dotyczą wszystkich obiektów, do których ta konfiguracja jest przypisana. Jeżeli do obiektu nie jest przypisana konfiguracja sejsmiczna, dla tego obiektu nie są przeprowadzane obliczenia ochrony przed trzęsieniem ziemi.

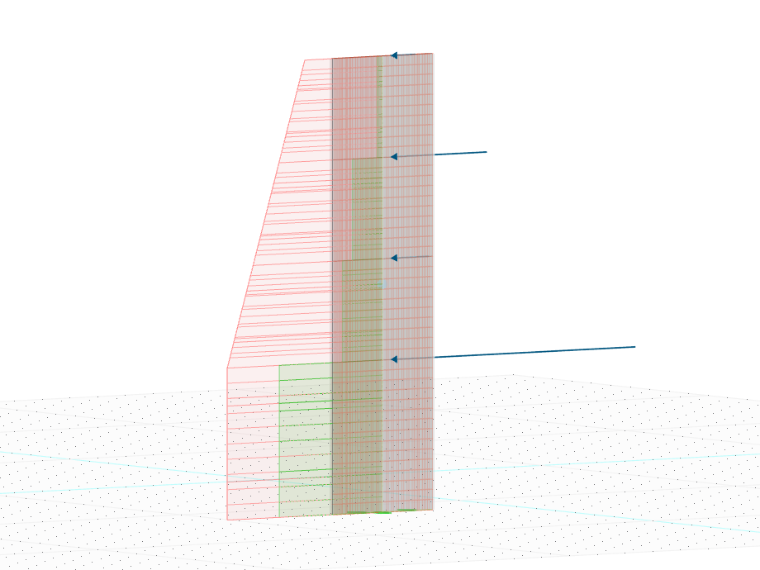

Do wymiarowania konstrukcji ze względu na odporność sejsmiczną zgodnie z Eurokodem, stosuje się normy EN 1998-1 [1]. W przypadku wymiarowania konstrukcji betonowych, oprócz reguł normy EN 1992-1-1:2004, należy stosować normy EC 8.

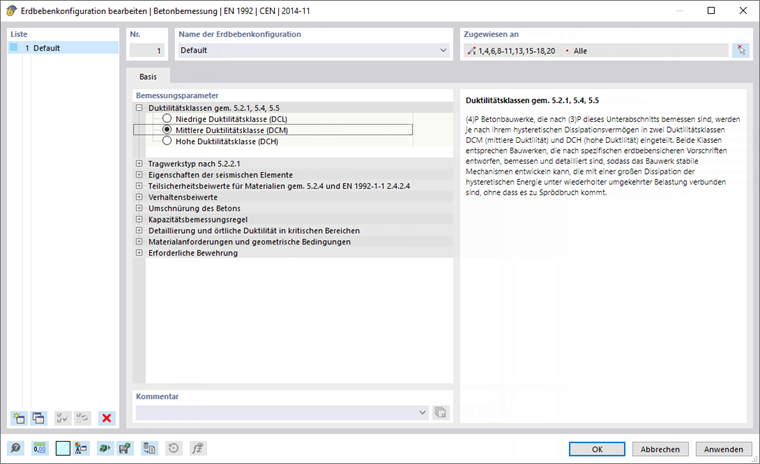

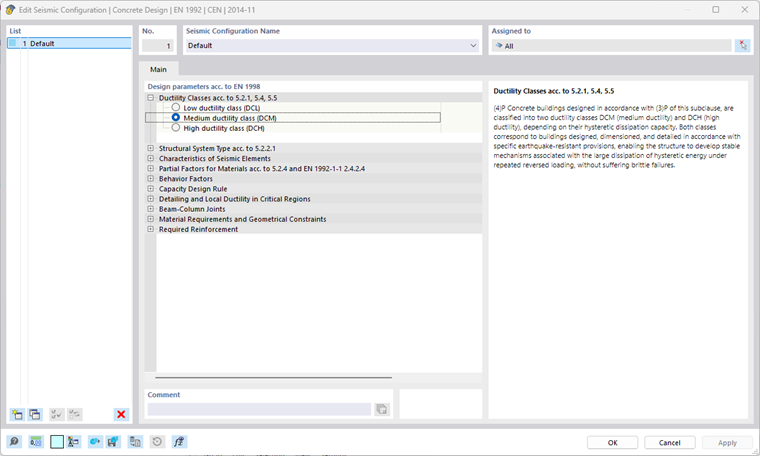

Poniższy rysunek przedstawia okno dialogowe do edycji konfiguracji sejsmicznych dla EN 1998-1 [1]. Zredukowany widok ustawień wyraźnie pokazuje zarys konfiguracji sejsmicznych.

Poniżej przedstawiono i opisano poszczególne sekcje konfiguracji.

klasa przewodzenia

W tej sekcji okna dialogowego można ustawić klasyfikację ciągliwości dla przypisanych obiektów.

Im wyższa klasa ciągliwości, tym mniejsze równoważne obciążenie sejsmiczne. Jednak im wyższa klasa ciągliwości, tym wyższe wymagania dotyczące projektowania konstrukcji muszą zapewnić ciągliwość. Poniżej przedstawiono konfiguracje dla "wysokiej" klasy ciągliwości, ponieważ mają one największy zakres. W przypadku „średniej” i „niskiej” klasy ciągliwości niektóre pola wyboru są pomijane.

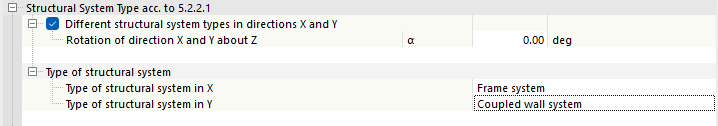

Typ systemu konstrukcyjnego

W tej sekcji można przypisać typ ustroju konstrukcyjnego do przypisanej konstrukcji w zależności od jego zachowania konstrukcyjnego pod wpływem poziomej aktywności sejsmicznej.

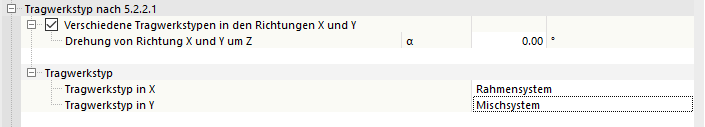

Różne typy systemu konstrukcyjnego w kierunkach X i Y

Przy użyciu tej opcji można określić, czy do konstrukcji mają zostać przypisane różne typy konstrukcji dla kierunku X i Y. Aktywowanie tej opcji powoduje również, że zostanie zaproponowane określenie kąta obrotu α. W razie potrzeby można go użyć do dostosowania kąta między poziomymi kierunkami podpór głównych konstrukcji a osiami poziomymi globalnego układu współrzędnych.

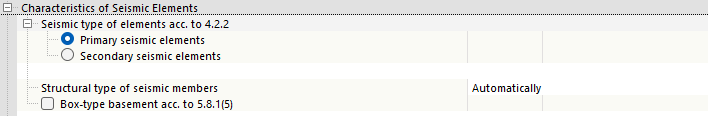

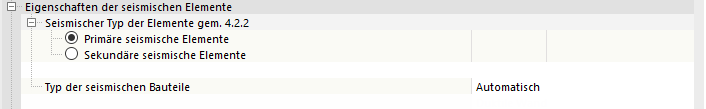

Charakterystyki elementów sejsmicznych

W tej sekcji można określić, czy elementy konstrukcyjne mają być klasyfikowane jako pierwotne czy drugorzędne, ze względu na ich udział w przenoszeniu obciążeń sejsmicznych. Ponadto do prętów można przypisać typ części sejsmicznej.

Częściowe współczynniki bezpieczeństwa dla materiałów

W odniesieniu do częściowych współczynników bezpieczeństwa można wybrać, zgodnie z którą sytuacją obliczeniową stanu granicznego nośności mają zostać zastosowane współczynniki częściowe. Można wybrać między stałą i tymczasową sytuacją obliczeniową lub wyjątkową sytuacją obliczeniową.

Współczynniki zachowania

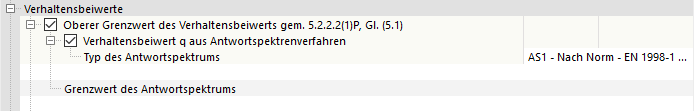

W tym obszarze można aktywować obliczenia wartości granicznej współczynnika zachowania. W przypadku aktywowanego obliczenia można zaimportować użyty istniejący współczynnik zachowania ze zdefiniowanego spektrum odpowiedzi, na którym oparte są obciążenia dynamiczne. Alternatywnie istniejący współczynnik zachowania można zdefiniować ręcznie.

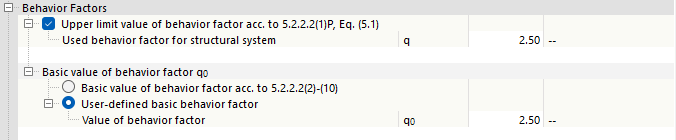

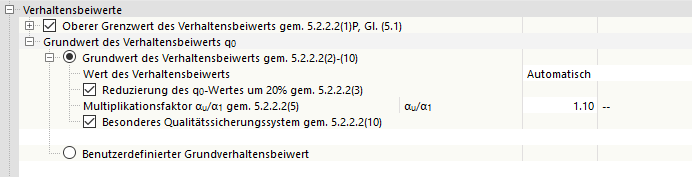

Można również zdecydować, czy podstawowa wartość współczynnika zachowania zgodnie z normą ma zostać określona w programie czy zdefiniowana ręcznie.

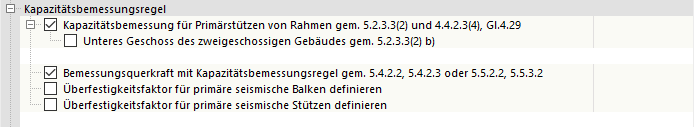

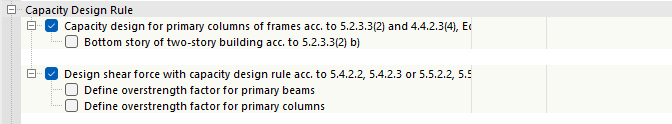

Reguła projektowania nośności

Ustawienia te umożliwiają aktywację lub dezaktywację kontroli obliczeń dla obliczeń nośności. Dodatkowo w razie potrzeby można ręcznie zdefiniować współczynniki rezerwy nośności.

Reguły konstrukcyjne i ciągliwość lokalna w strefach krytycznychœ

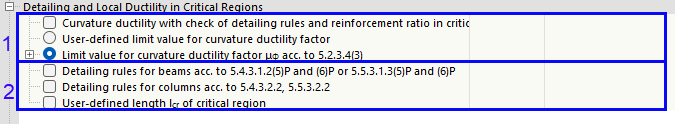

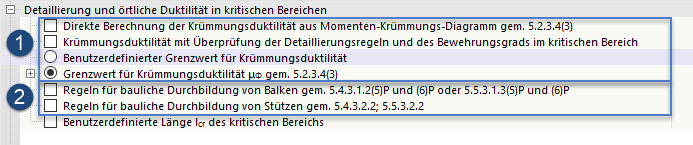

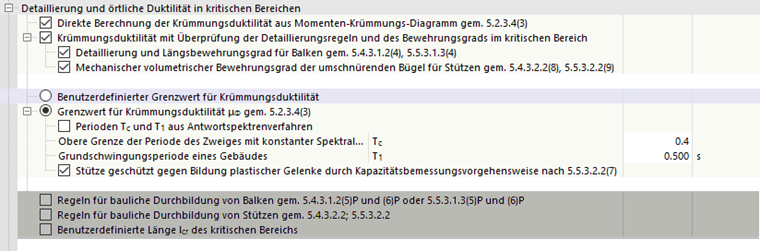

W tej części konfiguracji można kontrolować wszystkie obliczenia według zasad konstrukcji. W takim przypadku można aktywować obliczenia o wystarczającym współczynniku ciągliwości krzywizny – patrz (1) na poniższym rysunku – oraz obliczenia szczegółowe – patrz (2).

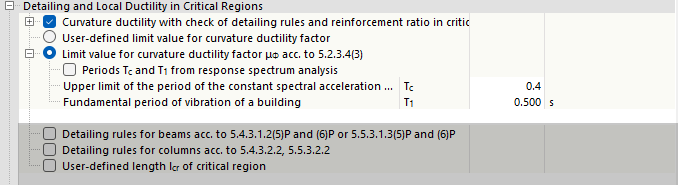

współczynnik ciągliwości krzywizny

W celu obliczenia wystarczającego współczynnika ciągliwości krzywizny, możliwa jest analiza pośrednia z wykorzystaniem reguł szczegółowych. Ponadto można wybrać, czy wartość graniczna współczynnika ciągliwości krzywizny ma być zdefiniowana przez użytkownika czy zgodnie z normą.

Opcjonalnie, w celu określenia wartości granicznej współczynnika ciągliwości krzywizny zgodnie z normą, można importować okresy Tc i T1 ze zdefiniowanego spektrum odpowiedzi, na którym oparte są obciążenia dynamiczne. Alternatywnie można zdefiniować wartości okresów ręcznie.

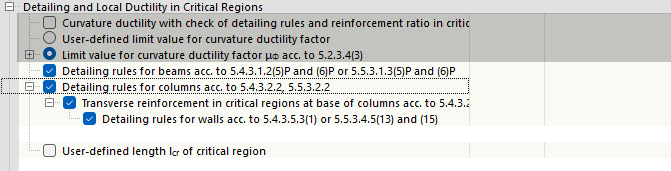

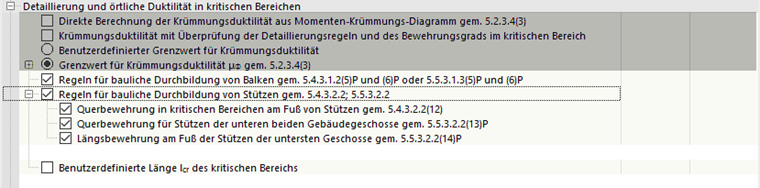

Detal konstrukcyjny

W ramach tych opcji można aktywować szczegółowe obliczenia konstrukcyjne, aby zapewnić lokalną ciągliwość.

Wymagania materiałowe i więzy geometryczne

W tej sekcji można kontrolować obliczenia wymagań materiałowych i warunków geometrycznych. Warunki geometryczne są wymagane zgodnie z normą EN 1998-1 dla klas ciągliwości "średnia" i "wysoka". Wymagania dotyczące właściwości materiału należy sprawdzić dla wszystkich klas ciągliwości.

Zbrojenie wymagane

Za pomocą tego pola wyboru można zdecydować, czy przeprowadzone obliczenia sejsmicznej sytuacji obliczeniowej mają zostać uwzględnione przy wymiarowaniu zbrojenia.

Obliczenia nośności nie są obecnie uwzględniane przy określaniu wymaganego zbrojenia.


Odniesienia
  1. EN 1998‑1. (2013). Eurokod 8: Projektowanie konstrukcji z uwagi na trzęsienia ziemi - Część 1: Reguły ogólne, Oddziaływania sejsmiczne i reguły dotyczące budynków, EN 1998-1:2004/A1:2013.
