V tomto dialogu se spravují konfigurace pro seizmicitu - detailní nastavení pro seizmické posouzení konstrukčních prvků.
Pro posouzení konstrukcí na odolnost proti zemětřesení podle Eurokódu platí pravidla EN 1998-1 {%/#Refer [1]]]. Pro posouzení betonových konstrukcí se kromě pravidel EN 1992-1-1:2004 použijí také pravidla EC 8.

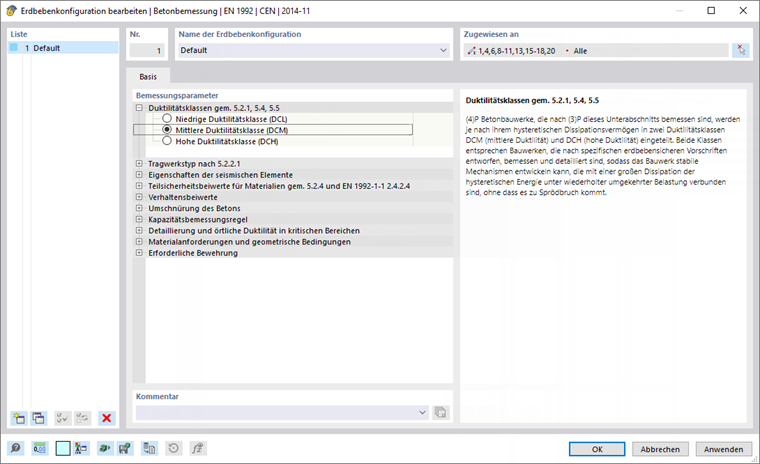

Na následujícím obrázku je znázorněn dialog pro úpravu konfigurací pro seizmicitu podle EN 1998-1 {%/#Refer [1]]]. Zmenšený pohled na nastavení jasně ukazuje obrysy seizmických konfigurací.
V následujícím textu jsou znázorněny a popsány jednotlivé části konfigurací.
třída duktility
V této sekci dialogu lze pro přiřazené objekty nastavit klasifikaci duktility.
Čím vyšší je třída duktility, tím menší je ekvivalentní seizmické zatížení. Současně však s vyšší třídou duktility rostou požadavky na konstrukční provedení pro zajištění duktility. Níže si ukážeme konfigurace pro třídu duktility „vysoká“, protože mají největší rozsah. U tříd duktility "Střední" a "Nízká" jsou naopak některá zaškrtávací políčka vynechána.
Typ konstrukčního systému
V této sekci lze přiřazené konstrukci přiřadit typ konstrukce v závislosti na jejím chování při vodorovném seizmickém zatížení.

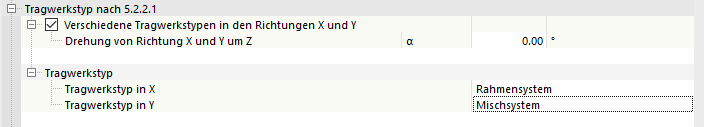

Různé typy konstrukčního systému ve směrech X a Y
Pomocí této volby lze určit, zda se mají konstrukci přiřadit různé typy konstrukce pro směr X a Y. Při aktivaci této volby se nabídne také zadání úhlu natočení α. Pomocí něj lze v případě potřeby upravit úhel mezi vodorovnými směry hlavních podpor konstrukce a vodorovnými osami globálního souřadného systému.

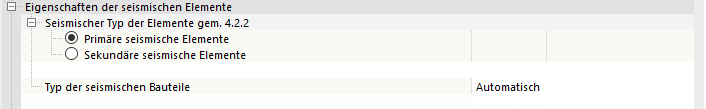

Vlastnosti seizmických prvků
V této sekci je třeba určit, zda se mají konstrukční prvky klasifikovat jako primární nebo sekundární s ohledem na jejich podíl na přenosu seizmických zatížení. Dále je možné prutům přiřadit typ seizmické složky.
Dílčí součinitele spolehlivosti pro materiály
U dílčích součinitelů spolehlivosti lze vybrat, pro kterou návrhovou situaci mezního stavu únosnosti se mají dílčí součinitele použít. Na výběr je mezi trvalou a dočasnou návrhovou situací a také mimořádnou návrhovou situací.

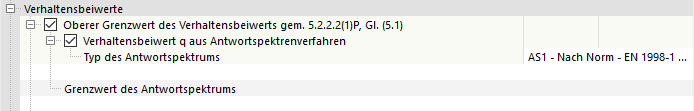

Faktory chování
V této oblasti můžete aktivovat posouzení mezních hodnot pro součinitel chování. V případě aktivovaného posouzení je možné převzít použitý stávající součinitel chování z definovaného spektra odezvy, na kterém jsou založena dynamická zatížení. Alternativně lze existující součinitel chování zadat ručně.

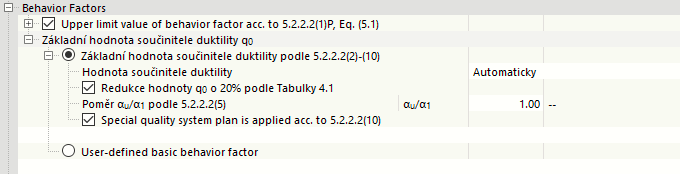

Můžete také rozhodnout, zda se má základní hodnota součinitele chování podle normy stanovit v programu nebo zda se má zadat ručně.

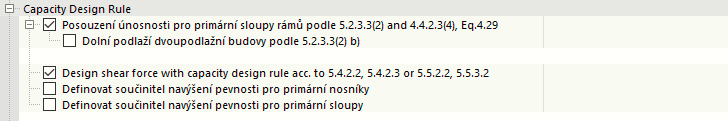

Pravidlo pro posouzení únosnosti
Tato nastavení umožňují aktivovat nebo deaktivovat posouzení pro posouzení únosnosti. Kromě toho lze v případě potřeby ručně zadat součinitele navýšení pevnosti.

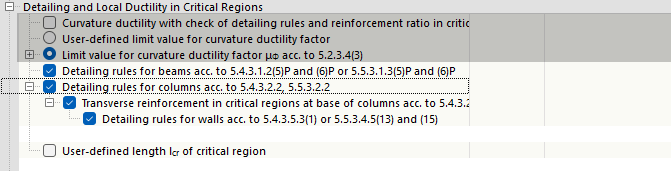

Detailování a lokální duktilita v kritických oblastech

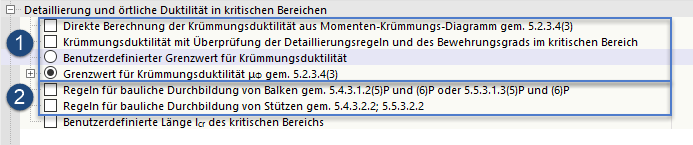

V této části konfigurace lze ovládat všechna posouzení konstrukčních pravidel. V tomto případě je možné aktivovat posouzení s dostatečným součinitelem duktility křivosti - viz (1) na následujícím obrázku - a také detailní posouzení - viz (2).

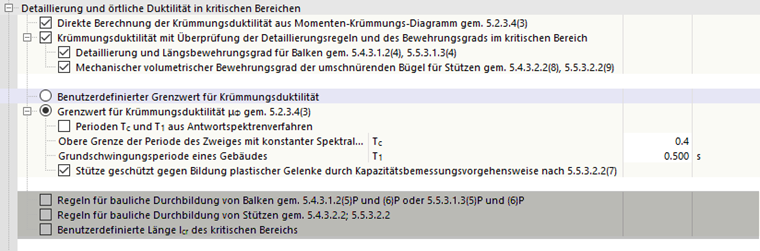

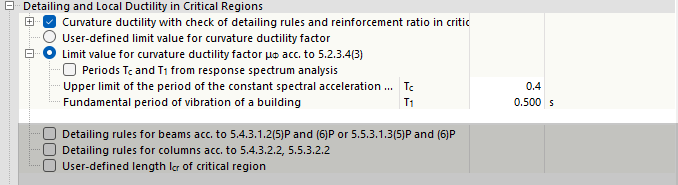

součinitel křivosti vlivem duktility
Pro posouzení dostatečného součinitele duktility křivosti je možná nepřímá analýza pomocí podrobných pravidel. Kromě toho lze vybrat, zda má být mezní hodnota součinitele křivosti duktility definovaná uživatelem nebo podle normy.
Volitelně lze pro stanovení mezní hodnoty součinitele křivosti duktility podle normy převzít periody Tc a T1 z definovaného spektra odezvy, na kterém jsou založena dynamická zatížení. Alternativně lze hodnoty period zadat ručně.

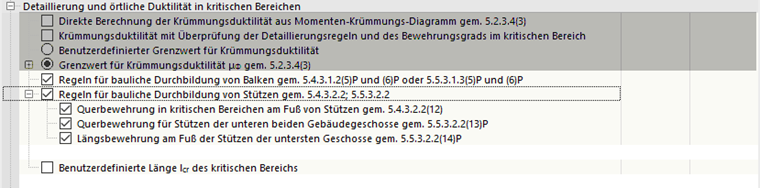

Konstrukční detaily
V rámci těchto možností je možné aktivovat detailní statická posouzení pro zajištění lokální duktility.

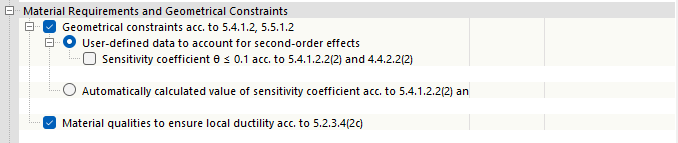

Požadavky na materiál a geometrické vazby
V této sekci můžete nastavit posouzení materiálových požadavků a geometrických podmínek. Geometrické podmínky jsou vyžadovány podle EN 1998-1 pro třídy duktility "střední" a "vysoká". Požadavky na materiálové charakteristiky je třeba zkontrolovat pro všechny třídy duktility.
Nutná výztuž
Pomocí tohoto zaškrtávacího políčka můžete rozhodnout, zda se mají při posouzení výztuže zohlednit posouzení seizmické návrhové situace.
V současné době se při výpočtu nutné výztuže nezohledňují posouzení únosnosti.
