Sady prutů

Železobetonové prvky lze posoudit jako pruty nebo sady prutů. Sady prutů doporučujeme zejména pro nosníky a sloupy, které na sebe navazují. Tímto způsobem lze v modelu zobrazit spojitou výztuž. Ale také pruty s vnitřními uzly typu # extbookmark manual|image020916|Na prutu # povolit tento typ modelování pro posouzení betonu.

Aby bylo možné definovat parametry posouzení pro sadu prutů, zaškrtněte políčko Vlastnosti posouzení v záložce 'Základ'.

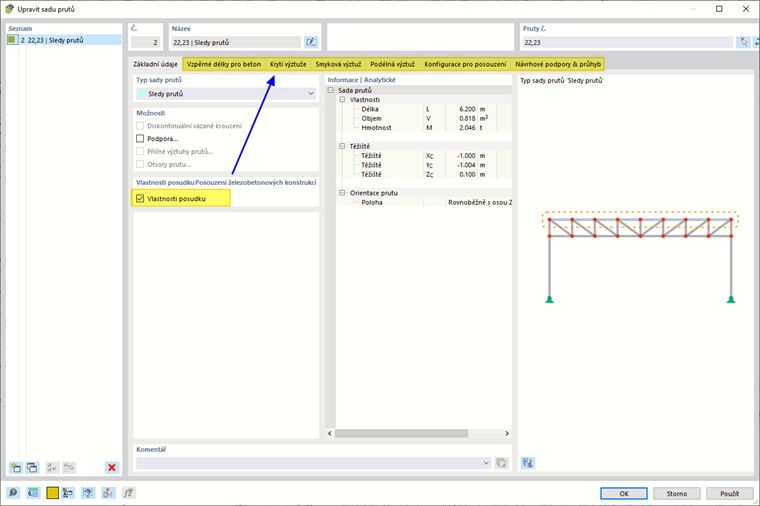

01 Aktivovat návrhové vlastnosti sady prutů

Sady prutů umožňují posouzení komponenty pomocí příčných prutů. To znamená, že několik prutů lze při posouzení považovat za "jeden prvek". Sada prutů musí být sada prutů , nikoli 'skupina prutů' skládající se z několika větvících prutů. V programu RSTAB lze jako sadu prutů posuzovat pouze rovné a jednotné komponenty; V programu RFEM jsou možné také zakřivené tvary.

Návrhové pruty nebo sady prutů

Pruty, které jsou součástí sady prutů, lze posoudit jako pruty nebo pomocí sady prutů. Aby se předešlo protichůdným zadáním a výsledkům, deaktivují se přiřazené pruty při posouzení sady prutů automaticky. Pokud však pro posouzení vybereme pruty ze sady prutů, deaktivuje se nadřazená sada prutů. To lze vidět v tabulce Objekty k posouzení : Ve sloupci 'Neplatné/Deaktivováno' se zadávají pruty, resp. sada prutů.

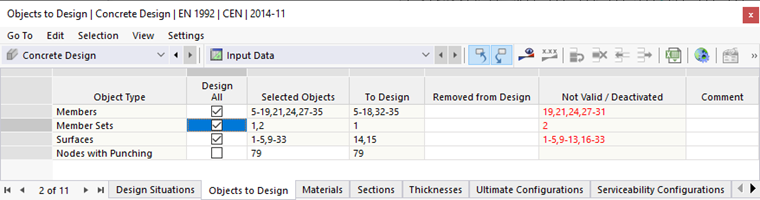

02 Automaticky deaktivované pruty ze sady prutů

V tabulce výsledků Neplatné /Neaktivní se u všech prutů, které byly posouzeny pomocí sady prutů, uvede příslušný komentář. V této tabulce jsou uvedeny také sady prutů, které byly posouzeny jako pruty.

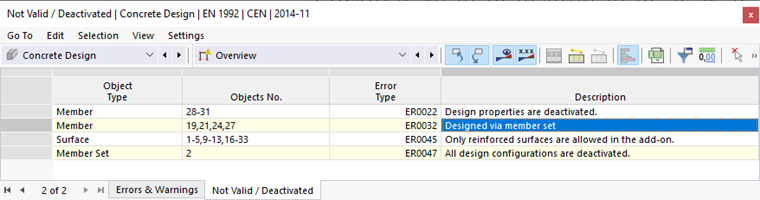

03 Výsledková tabulka se seznamem deaktivovaných prutů a sad prutů

Je třeba dbát na to, aby byly pruty a sada prutů orientovány stejným způsobem. Pokud se trasy liší, zobrazí program při zadání vlastností posouzení chybové hlášení.

04 Hlášení v případě nesouhlasné orientace prutů a sady prutů

Přiřazení vlastností posouzení

Pro posouzení betonu ]] [[ 000529 lze přiřadit stejné typy [[ 000529 a parametry pro posouzení pro beton jako u prutů. Protože sadu prutů a pruty, které obsahuje, nelze posoudit současně, zobrazí se při aktivaci 'vlastností posouzení' upozornění, aby se předešlo protichůdným kritériím zadání. Jsou-li sady prutů přiřazeny návrhové vlastnosti, pak všechny její pruty obdrží vlastnost posouzení ' Po nadřazené sadě prutů '.

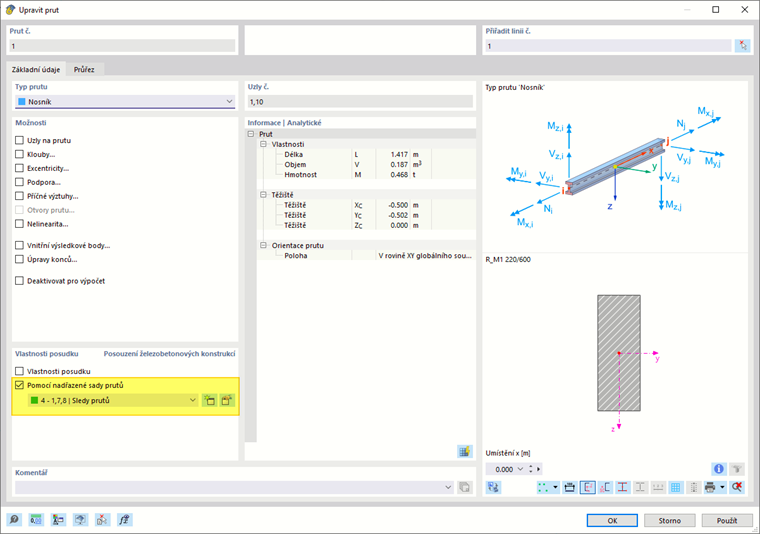

05 Návrhové vlastnosti prutu 'Předepsáno nadřazenou sadou prutů'

Pokud prut ještě není zařazen do žádné sady prutů, lze pomocí tlačítka v sekci 'Vlastnosti posouzení' vytvořit novou sadu prutů. Tlačítkem otevřeme editační dialog pro vybranou sadu nadřazených prutů.
