Stahlbetonbauteile können als Stäbe oder als Stabsätze bemessen werden. Stabsätze sind vor allem bei Trägern und Stützen zu empfehlen, die aneinander anschließen. Auf diese Weise kann die durchlaufende Bewehrung im Modell abgebildet werden. Aber auch Stäbe mit internen Knoten des Typs Auf Stab lassen diese Art der Modellierung für die Betonbemessung zu.

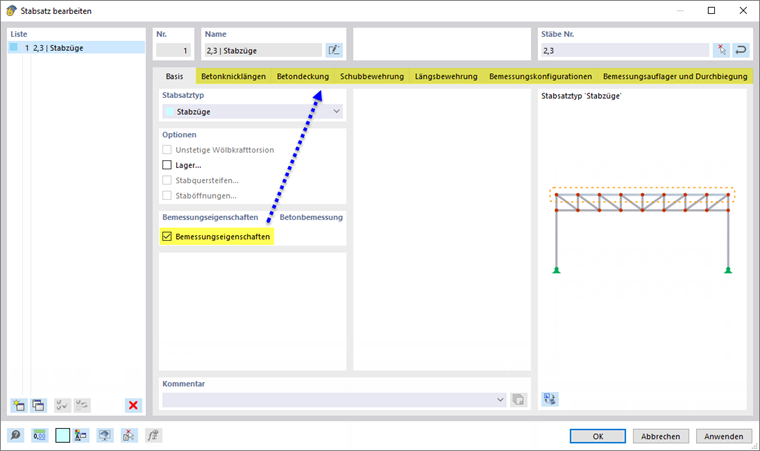

Um die Bemessungsparameter für einen Stabsatz definieren zu können, haken Sie im Register 'Basis' das Kontrollfeld Bemessungseigenschaften an.
Stabsätze ermöglichen einen stabübergreifenden Nachweis des Bauteils. Damit lassen sich mehrere Stäbe als "ein Bauteil" bei der Bemessung berücksichtigen. Der Stabsatz muss ein Stabzug sein, keine 'Stabgruppe' aus mehreren verzweigenden Stäben. In RSTAB können nur gerade, gleichförmige Bauteile als Stabsatz bemessen werden; in RFEM sind auch gekrümmte Formen möglich.
Stäbe oder Stabsatz bemessen

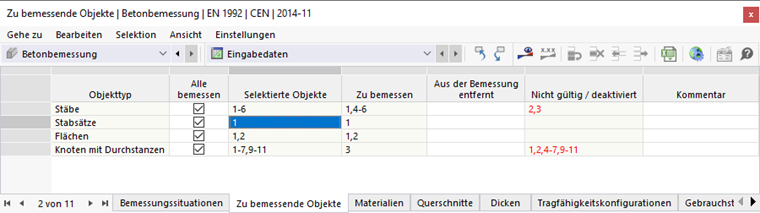

Stäbe, die Teil eines Stabsatz sind, können entweder als Stab oder über den Stabsatz bemessen werden. Um widersprüchliche Eingaben und Ergebnisse zu vermeiden, werden bei der Bemessung eines Stabsatzes die zugehörigen Stäbe automatisch deaktiviert. Wenn Sie hingegen die Stäbe eines Stabsatzes für die Bemessung auswählen, wird der übergeordnete Stabsatz deaktiviert. Dies erkennen Sie in der Tabelle Zu bemessenden Objekte: Die Stäbe – oder der Stabsatz – werden in der Spalte 'Nicht gültig / deaktiviert' angegeben.

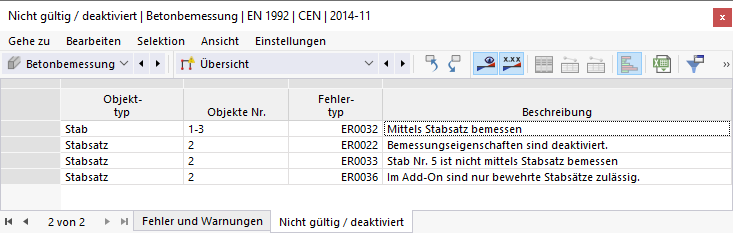

In der Ergebnistabelle Nicht gültig / deaktiviert sind alle Stäbe, die durch über einen Stabsatz bemessen wurden, mit einem entsprechenden Kommentar versehen. Auch Stabsätze, die als Stäbe bemessen wurden, werden in dieser Tabelle aufgelistet.

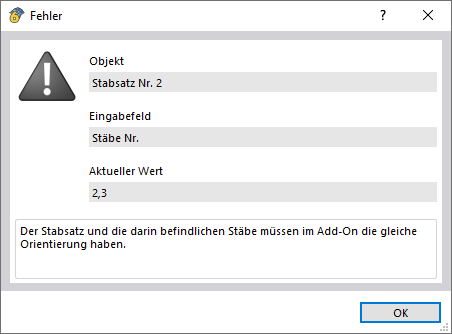

Achten Sie auf eine einheitliche Orientierung von Stäben und Stabsatz. Bei unterschiedlichen Ausrichtungen gibt das Programm eine Fehlermeldung aus, wenn Sie die Bemessungseigenschaften zuweisen.
Bemessungseigenschaften zuordnen

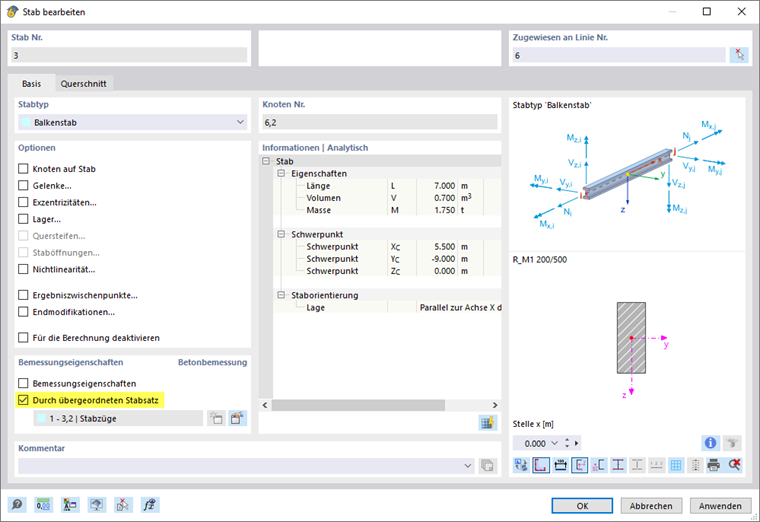

Sie können Stabsätzen die gleichen Typen für die Betonbemessung und Parameter für die Betonbemessung zuordnen wie Stäben. Da ein Stabsatz und die enthaltenen Stäbe nicht gleichzeitig bemessen werden können, erscheint beim Aktivieren der 'Bemessungseigenschaften' für einen seiner Stäbe ein Hinweis, um widersprüchliche Definitionskriterien zu unterbinden. Sind einem Stabsatz Bemessungseigenschaften zugeordnet, so erhalten alle seiner Stäbe die Bemessungseigenschaft 'Durch übergeordneten Stabsatz'.
Wenn der Stab noch keinem Stabsatz zugeordnet ist, können Sie mit der Schaltfläche
im Abschnitt 'Bemessungseigenschaften' einen neuen Stabsatz erstellen. Mit der Schaltfläche
rufen Sie den Bearbeitungsdialog des selektierten übergeordneten Stabsatzes auf.
