Zbiór prętów

Elementy żelbetowe mogą być obliczane jako pręty lub jako zestawy prętów. Zestawy prętów są szczególnie zalecane dla belek i słupów, które łączą się ze sobą. W ten sposób można odwzorować ciągłe zbrojenie w modelu. Pręty z wewnętrznymi węzłami typu Auf Stab również pozwalają na tego rodzaju modelowanie do obliczeń betonu.

Aby zdefiniować parametry obliczeniowe dla zestawu prętów, zaznacz pole wyboru Właściwości obliczeniowe w zakładce 'Podstawy'.

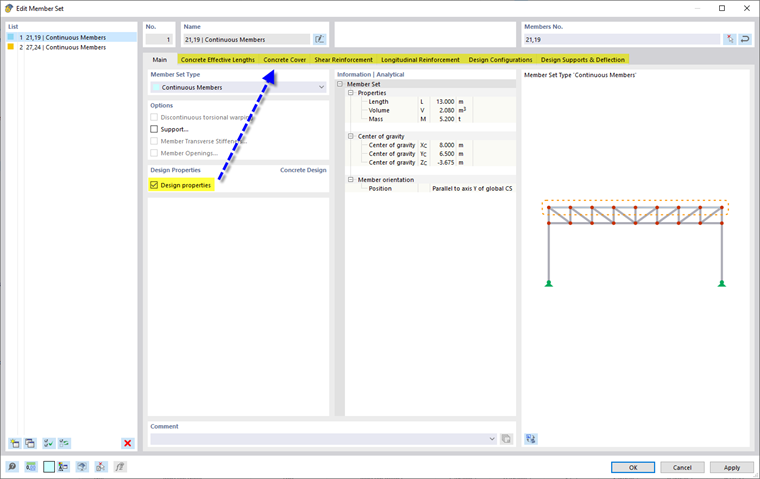

Aktywuj właściwości obliczeniowe zbioru prętów

Zestawy prętów umożliwiają potwierdzenie elementu niezależnie od pojedynczego pręta. W ten sposób kilka prętów może być traktowanych jako "jeden element" podczas obliczeń. Zestaw prętów musi być ciągiem prętów, a nie 'grupą prętów' składającą się z kilku rozgałęziających się prętów. W RSTAB można obliczać jedynie proste, jednolite elementy jako zestaw prętów; w RFEM możliwe są również zakrzywione formy.

Obliczanie prętów lub zestawu prętów

Pręty, które są częścią zestawu prętów, mogą być obliczane jako pręt lub przez zestaw prętów. Aby uniknąć sprzecznych danych wejściowych i wyników, podczas obliczania zestawu prętów związane z nim pręty są automatycznie dezaktywowane. Jeśli jednak wybierzesz pręty zestawu do obliczeń, nadrzędny zestaw prętów zostanie dezaktywowany. Widać to w tabeli Obiekty do obliczeń: Pręty – lub zestaw prętów – są wymienione w kolumnie 'Nieprawidłowe / dezaktywowane'.

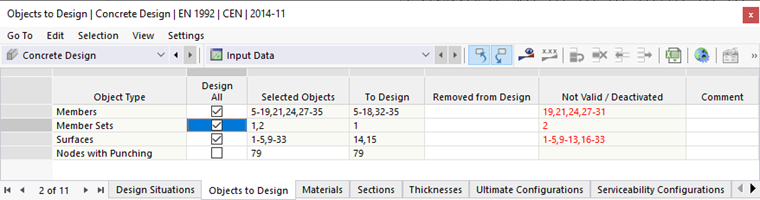

Automatycznie dezaktywowane pręty ze zbioru prętów

W tabeli wyników Nieprawidłowe / dezaktywowane wszystkie pręty, które zostały obliczone przez zestaw prętów, są opisane odpowiednim komentarzem. Również zestawy prętów, które zostały obliczone jako pręty, są wymienione w tej tabeli.

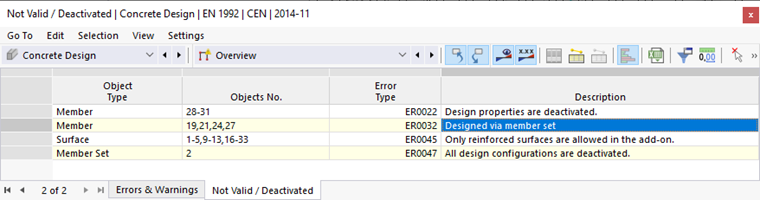

Tabela wyników z listą nieaktywnych prętów i zbiorów prętów

Zwróć uwagę na jednolitą orientację prętów i zestawu prętów. W przypadku różnych ustawień program wyświetli komunikat o błędzie przy przypisywaniu właściwości obliczeniowych.

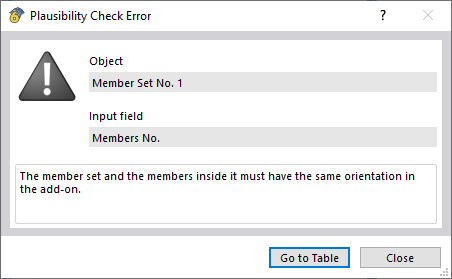

Komunikat w przypadku niespójnej orientacji prętów i zbioru prętów

Przypisywanie właściwości obliczeniowych

Możesz przypisać zestawom prętów te same Typy do obliczeń betonu i parametry do Obliczenia betonu co prętom. Ponieważ zestaw prętów i pręty w nim zawarte nie mogą być obliczane jednocześnie, pojawi się komunikat, gdy aktywujesz 'Właściwości obliczeniowe' dla jednego z jego prętów, aby zapobiec sprzecznym kryteriom definicji. Jeśli do zestawu prętów przypisano właściwości obliczeniowe, wszystkie jego pręty otrzymują właściwość obliczeniową 'Przez nadrzędny zestaw prętów'.

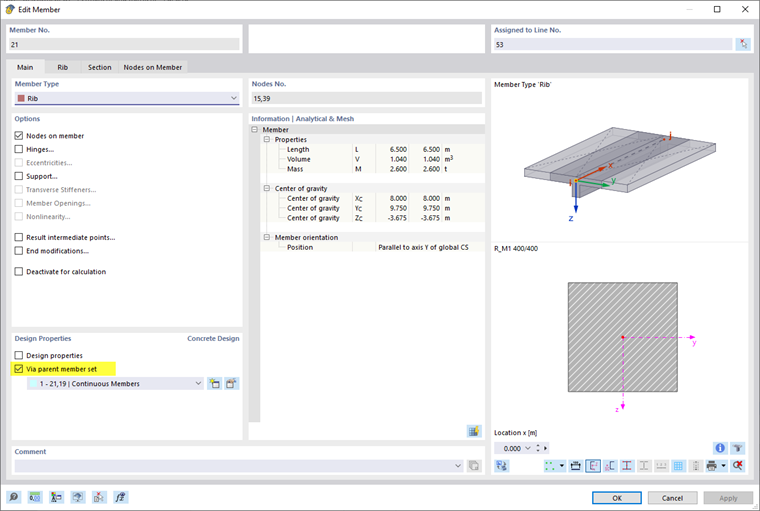

Właściwości obliczeniowe pręta "Przez nadrzędny zbiór prętów"

Jeśli pręt nie jest jeszcze przypisany do żadnego zestawu prętów, możesz utworzyć nowy zestaw prętów za pomocą przycisku w sekcji 'Właściwości obliczeniowe'. Za pomocą przycisku możesz otworzyć okno dialogowe edycji wybranego nadrzędnego zestawu prętów.
