Los componentes de hormigón armado pueden ser dimensionados como barras o conjuntos de barras. Los conjuntos de barras son especialmente recomendables para vigas y pilares que se conectan entre sí. De esta manera, se puede representar la armadura continua en el modelo. Pero también las barras con nudos internos del tipo En barra permiten este tipo de modelado para el dimensionamiento del hormigón.

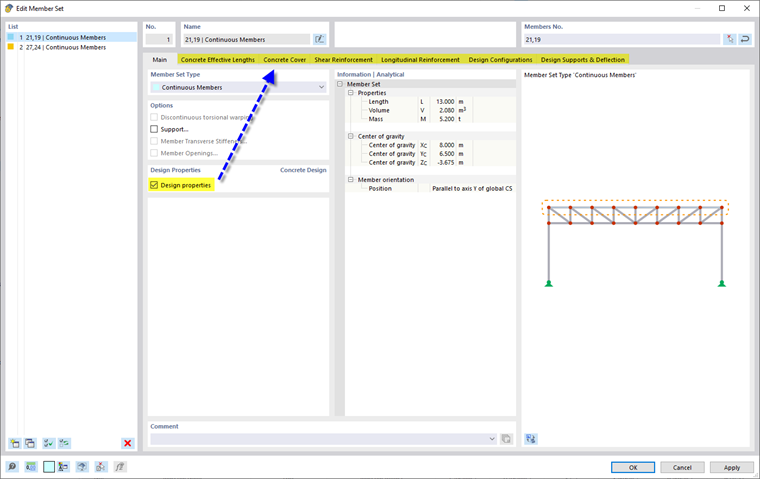

Para poder definir los parámetros de dimensionamiento para un conjunto de barras, active en la pestaña 'Básico' el campo de control Propiedades de dimensionamiento.
Los conjuntos de barras permiten una verificación del componente que abarca varias barras. De esta manera, varias barras pueden considerarse como "un solo componente" para el dimensionamiento. El conjunto de barras debe ser una cadena de barras, no un 'grupo de barras' compuesto por varias barras ramificadas. En RSTAB, solo los componentes rectos y uniformes pueden dimensionarse como un conjunto de barras; en RFEM también son posibles las formas curvas.
Dimensionar barras o conjunto de barras

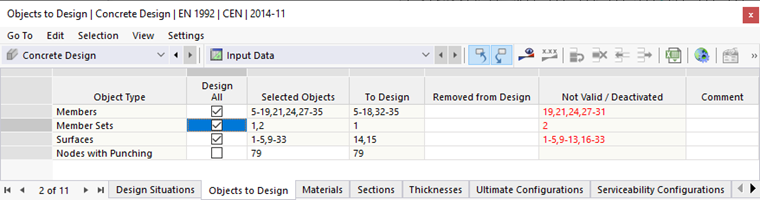

Las barras que forman parte de un conjunto de barras pueden dimensionarse como barra o a través del conjunto de barras. Para evitar entradas y resultados contradictorios, cuando se dimensiona un conjunto de barras, las barras asociadas se desactivan automáticamente. Si, por el contrario, selecciona las barras de un conjunto para el dimensionamiento, el conjunto superior se desactiva. Esto se indica en la tabla Objetos a dimensionar: Las barras - o el conjunto de barras - se indican en la columna 'No válido / desactivado'.

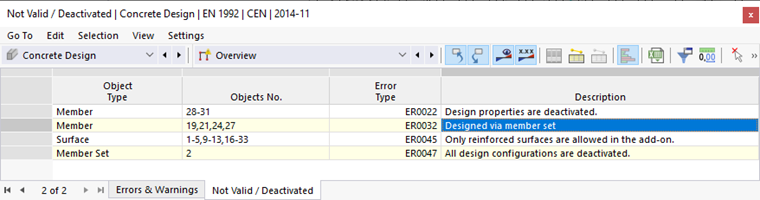

En la tabla de resultados No válido / desactivado, todas las barras dimensionadas a través de un conjunto de barras están acompañadas de un comentario correspondiente. También se enumeran en esta tabla los conjuntos de barras que se han dimensionado como barras.

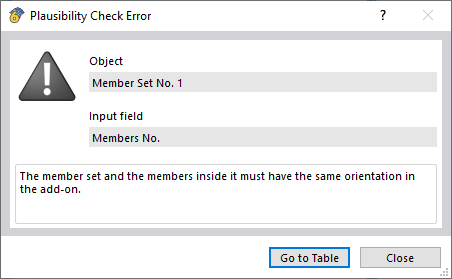

Asegúrese de una orientación uniforme de las barras y el conjunto de barras. En caso de orientaciones diferentes, el programa emite un mensaje de error al asignar las propiedades de dimensionamiento.
Asignar propiedades de dimensionamiento

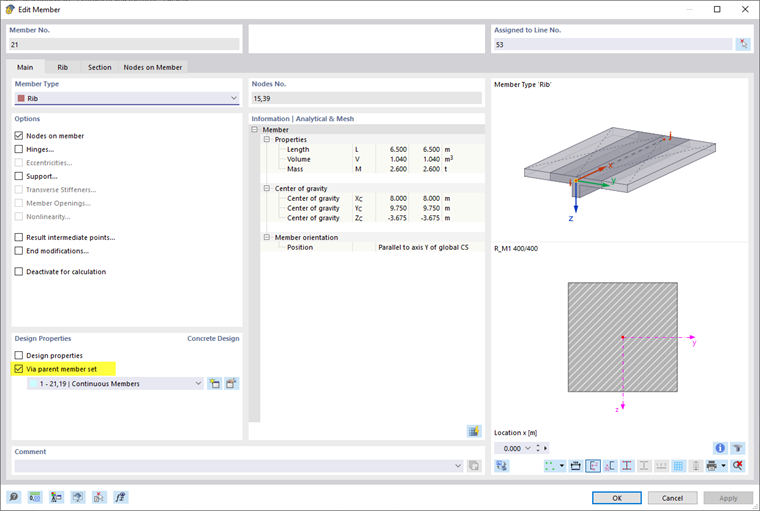

Puede asignar a los conjuntos de barras los mismos Tipos para el dimensionamiento del hormigón y parámetros para el Dimensionamiento del hormigón que a las barras. Dado que un conjunto de barras y las barras contenidas no pueden dimensionarse simultáneamente, al activar las 'Propiedades de dimensionamiento' para una de sus barras, aparece una advertencia para evitar criterios de definición contradictorios. Si a un conjunto de barras se le asignan propiedades de dimensionamiento, todas sus barras obtienen la propiedad de dimensionamiento 'A través del conjunto de barras superior'.
Si la barra aún no está asignada a ningún conjunto de barras, puede crear un nuevo conjunto de barras con el botón
en la sección 'Propiedades de dimensionamiento'. Con el botón
se abre el cuadro de diálogo de edición del conjunto de barras superior seleccionado.
