I componenti in calcestruzzo armato possono essere dimensionati come aste o insiemi di aste. Gli insiemi di aste sono particolarmente consigliati per travi e pilastri che si collegano tra loro. In questo modo, l'armatura continua può essere rappresentata nel modello. Tuttavia, anche le aste con nodi interni del tipo Sull'asta consentono questo tipo di modellazione per il dimensionamento del calcestruzzo.

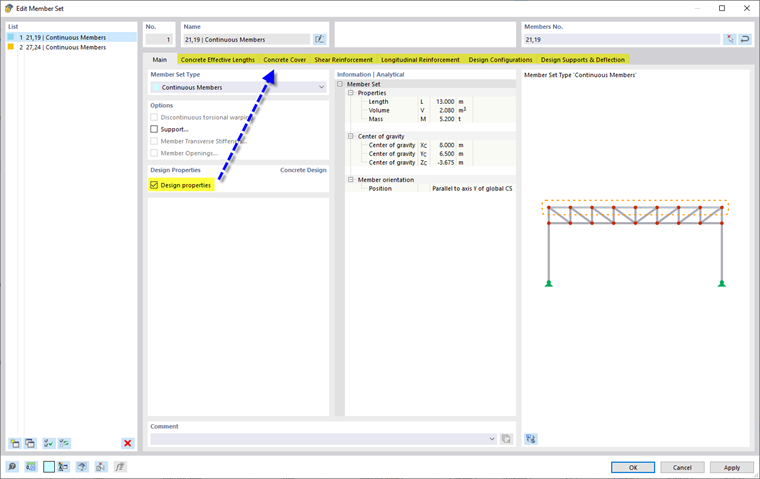

Per poter definire i parametri di dimensionamento per un insieme di aste, selezionare la casella di controllo Proprietà di dimensionamento nella scheda 'Base'.
Gli insiemi di aste consentono una verifica trasversale del componente. In questo modo, è possibile considerare più aste come "un componente" nel dimensionamento. L'insieme di aste deve essere un treno di aste, non un 'gruppo di aste' composto da più aste ramificate. In RSTAB, solo componenti diritti e uniformi possono essere dimensionati come insiemi di aste; in RFEM sono possibili anche forme curve.
Dimensionare aste o insieme di aste
Le aste che fanno parte di un insieme di aste possono essere dimensionate come asta o tramite l'insieme di aste. Per evitare inserimenti e risultati contrastanti, durante il dimensionamento di un insieme di aste, le aste associate vengono automaticamente disattivate. Se si selezionano invece le aste di un insieme per il dimensionamento, l'insieme superiore viene disattivato. Ciò si può riconoscere nella tabella Oggetti da dimensionare: Le aste - o l'insieme di aste - sono indicati nella colonna 'Non valido / disattivato'.
Nella tabella dei risultati Non valido / disattivato, tutte le aste dimensionate tramite un insieme di aste sono contrassegnate con un commento corrispondente. Anche gli insiemi di aste dimensionati come aste vengono elencati in questa tabella.

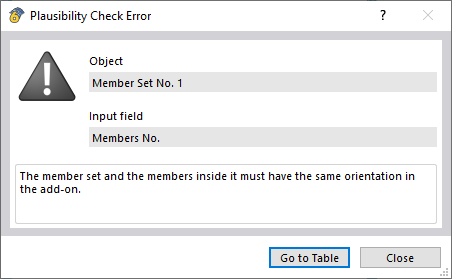

Prestare attenzione a un'orientazione uniforme di aste e insieme di aste. In caso di orientazioni differenti, il programma segnala un errore quando si assegnano le proprietà di dimensionamento.
Assegnazione delle proprietà di dimensionamento

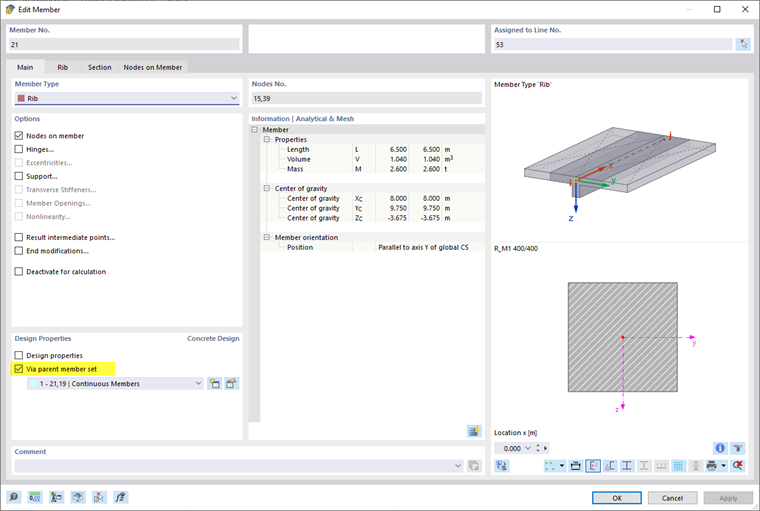

È possibile assegnare agli insiemi di aste gli stessi Tipi per il dimensionamento del calcestruzzo e parametri per il Dimensionamento del calcestruzzo come per le aste. Poiché un insieme di aste e le aste contenute non possono essere dimensionati contemporaneamente, quando si attivano le 'Proprietà di dimensionamento' per una delle sue aste appare un avviso per prevenire criteri di definizione contrastanti. Se a un insieme di aste sono assegnate proprietà di dimensionamento, tutte le sue aste ricevono la proprietà di dimensionamento 'Tramite insieme di aste superiore'.
Se l'asta non è ancora assegnata a un insieme di aste, è possibile creare un nuovo insieme di aste con il pulsante
nella sezione 'Proprietà di dimensionamento'. Con il pulsante
si accede al dialogo di modifica dell'insieme di aste superiore selezionato.
