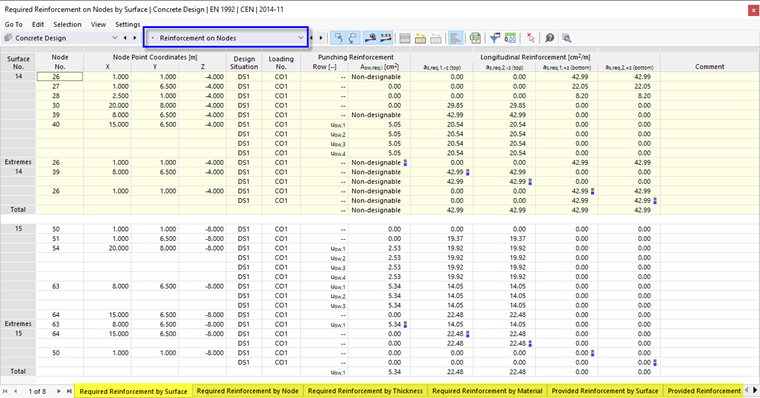

Nelle tabelle dei risultati della categoria Armatura ai nodi , sono elencate le sezioni trasversali di armatura richieste, che risultano dalle forze interne della situazione di progetto per la capacità portante. Se l'armatura longitudinale è stata aumentata automaticamente per evitare l'armatura a taglio e punzonamento (vedere il capitolo Punzonatura ), vengono prese in considerazione anche queste sezioni trasversali di armatura. I valori estremi di ogni tipo di armatura sono contrassegnati nelle righe con punti colorati.
Le sezioni trasversali dell'armatura disponibili sono riportate nelle tabelle successive.
Le armature ai nodi sono ordinate nelle schede secondo i seguenti criteri:
- Oggetti (superfici, nodi)
- Proprietà delle superfici (spessori, materiali)
Assegnato ai nodi nr.
Per ogni valore estremo dell'armatura, è dato il numero del nodo determinante.
Coordinate del punto del nodo
Le coordinate X, Y e Z dei nodi sono mostrate nelle tre colonne.
situazione di progetto
Questa colonna indica i numeri delle situazioni di progetto per le quali sono disponibili le singole armature.
CC/ CO
Vengono specificati i numeri delle combinazioni di carico o di risultati che sono determinanti per la rispettiva armatura.
4 - Punching Shear Reinforcement
L'armatura a taglio e punzonamento viene emessa per il perimetro delle singole file di punzonamento.
| armatura | Descrizione |
|---|---|
| asw | Sezione trasversale dell'armatura a taglio e punzonamento da distribuire sulla circonferenza u di ciascuna fila |
armatura longitudinale
I seguenti risultati sono emessi per l'armatura longitudinale:
| armatura | Descrizione |
|---|---|
| as,1,-z (superiore) | Sezione trasversale dell'armatura longitudinale della superficie superiore in direzione dell'armatura 1 |
| as,2,-z (superiore) | Sezione trasversale dell'armatura longitudinale della superficie superiore in direzione dell'armatura 2 |
| as, 1, -z (inferiore) | Sezione trasversale dell'armatura longitudinale della superficie inferiore in direzione dell'armatura 1 |
| as, 2, -z (inferiore) | Sezione trasversale dell'armatura longitudinale della superficie inferiore in direzione dell'armatura 2 |
L'armatura superiore e inferiore viene creata secondo il Assegnazione che hai definito per ogni tipo di armatura su area. Hai assegnato le dell'armatura 000536 alle superfici nelle proprietà di progetto del calcestruzzo .
