W tabelach wyników dla kategorii Zbrojenie węzłowe wyświetlane są wymagane przekroje zbrojenia, które wynikają z sił wewnętrznych z sytuacji obliczeniowej dla nośności. Jeżeli zbrojenie podłużne zostało automatycznie zwiększone w celu uniknięcia zbrojenia na ścinanie (patrz rozdział Przebicie ), te przekroje zbrojenia są również uwzględniane. Ekstremalne wartości każdego typu zbrojenia zaznaczone są w rzędach za pomocą kolorowych kropek.
Dostępne przekroje zbrojenia podano w dalszych tabelach.

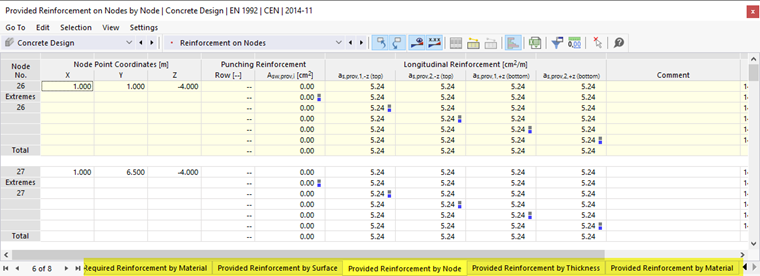

Zbrojenia w węzłach są posortowane w zakładkach według następujących kryteriów:
- Obiekty (powierzchnie, węzły)
- Właściwości powierzchni (grubości, materiały)
Węzeł nr
Dla każdej skrajnej wartości zbrojenia podawany jest numer węzła nadrzędnego.
Współrzędne punktu węzła
W trzech kolumnach pokazane są współrzędne X, Y i Z węzłów.
Sytuacja obliczeniowa
W tej kolumnie znajdują się numery sytuacji obliczeniowych , dla których dostępne są poszczególne zbrojenia.
obciążenie konstrukcji
Podane są numery kombinacji obciążeń lub wyników, które są decydujące dla danego zbrojenia.
Zbrojenie na przebicie
Zbrojenie na przebicie jest wyprowadzane dla obwodu poszczególnych rzędów na przebicie.
| Zbrojenie | Opis prac |
|---|---|
| Asw | Przekrój zbrojenia na przebicie, które ma zostać rozłożone na obwodzie u każdego rzędu |
zbrojenie podłużne
Dla zbrojenia podłużnego generowane są następujące wyniki:
| Zbrojenie | Opis prac |
|---|---|
| as,1,-z (top) | Przekrój zbrojenia podłużnego górnej powierzchni w kierunku zbrojenia 1 |
