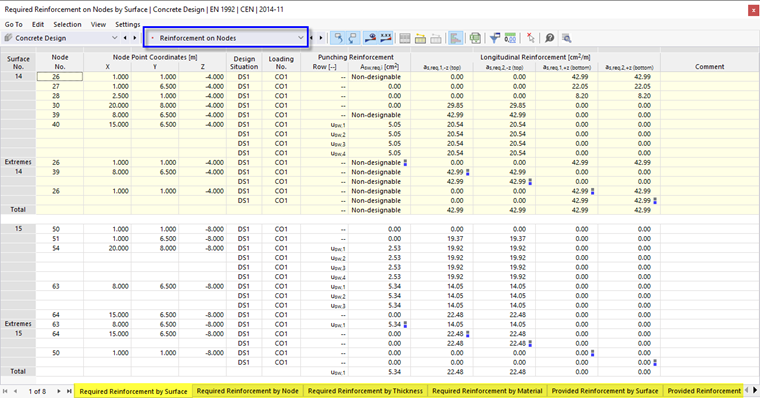

Les tableaux de résultats de la catégorie Armatures aux nœuds répertorient les sections d'armatures requises, qui résultent des efforts internes de la situation de projet pour l'état limite ultime. Si les armatures longitudinales ont été augmentées automatiquement pour éviter les armatures d'effort tranchant (voir le chapitre Poinçonnement ), ces sections d'armatures sont également prises en compte. Les valeurs extrêmes de chaque type d'armatures sont indiquées dans les lignes par des points de couleur.
Les sections d'armatures disponibles sont indiquées dans les tableaux suivants.
Les armatures aux nœuds sont triées dans les onglets selon les critères suivants :
- Objets (surfaces, nœuds)
- Propriétés de surface (épaisseurs, matériaux)
N° du nœud
Pour chaque valeur extrême de l'armature, le numéro du nœud déterminant est indiqué.
Coordonnées du point de nœud
Les coordonnées X, Y et Z des nœuds sont affichées dans les trois colonnes.
Situation de projet
Cette colonne indique les numéros des situations de projet pour lesquelles les armatures individuelles sont disponibles.
Chargement
Les numéros des combinaisons de charges ou de résultats déterminants pour l'armature respective sont indiqués.
Armatures de poinçonnement
L'armature de poinçonnement est éditée pour le périmètre des rangées de poinçonnement individuelles.
| Armatures | Description |
|---|---|
| Asw | Section de l'armature d'effort tranchant à répartir sur la circonférence « u » de chaque rangée |
Armatures longitudinales
Les résultats suivants sont générés pour les armatures longitudinales :
| Armatures | Description |
|---|---|
| as,1,-z (haut) | Section de l'armature longitudinale de la surface supérieure dans la direction d'armature 1 |
| as,2,-z (haut) | Section de l'armature longitudinale de la surface supérieure dans la direction d'armature 2 |
| as,1,-z (bas) | Section de l'armature longitudinale de la surface inférieure dans la direction d'armature 1 |
| as,2,-z (bas) | Section de l'armature longitudinale de la surface inférieure dans la direction d'armature 2 |
Les armatures supérieure et inférieure sont créées selon l' Assignation que vous avez définie pour chaque type d'armature de surface. Vous avez assigné les directions d'armatures aux surfaces dans les propriétés de vérification du béton.
