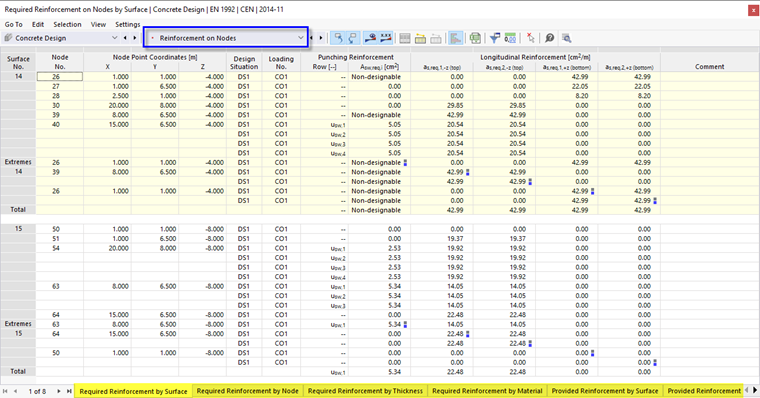

Nas tabelas de resultados da categoria Armadura nos nós , são listadas as secções de armadura necessárias, as quais resultam dos esforços internos da situação de dimensionamento para a capacidade de carga. Se a armadura longitudinal foi aumentada automaticamente para evitar a armadura de corte (ver capítulo Punçoamento ), essas secções de armadura também são tidas em consideração. Os valores extremos de cada tipo de armadura são assinalados nas linhas com pontos coloridos.

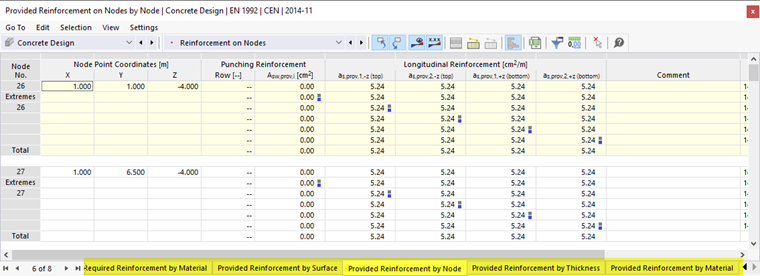

As secções de armadura disponíveis são apresentadas em tabelas adicionais.
As armaduras nos nós são ordenadas nos separadores de acordo com o seguinte critério:
- Objetos (superfícies, nós)
- Propriedades de superfície (espessuras, materiais)
Nó nº
Para cada valor extremo da armadura, é fornecido o número do nó determinante.
Coordenadas do ponto de nó
As coordenadas X, Y e Z dos nós são apresentadas nas três colunas.
Situação de dimensionamento
Esta coluna nomeia os números das situações de dimensionamento para as quais as armaduras individuais estão disponíveis.
Carga
Os números das combinações de cargas ou de resultados que são determinantes para a respetiva armadura são especificados.
Armadura de punçoamento
A armadura de punçoamento é produzida para o perímetro das linhas de punçoamento individuais.
| alinhar=esquerda@largura=18% | alinhar=esquerda@largura=82% |
| Armadura | Descrição |
| asw | Secção da armadura de punçoamento a distribuir sobre o perímetro u de cada linha |
armadura longitudinal
Os seguintes resultados são produzidos para a armadura longitudinal:
| alinhar=esquerda@largura=18% | alinhar=esquerda@largura=82% |
| Armadura | Descrição |
| as,1,-z (superior) | Secção da armadura longitudinal de superfície superior na direção da armadura 1 |
| as,2,-z (superior) | Secção da armadura longitudinal de superfície superior na direção da armadura 2 |
| as, 1, -z (inferior) | Secção da armadura longitudinal de superfície inferior na direção da armadura 1 |
| as, 2, -z (inferior) | Secção da armadura longitudinal de superfície inferior na direção da armadura 2 |
As armaduras superior e inferior são criadas de acordo com o Atribuição que definiu para cada tipo de armadura de superfície. Você atribuiu as direções de armadura às superfícies nas propriedades de dimensionamento de betão .
