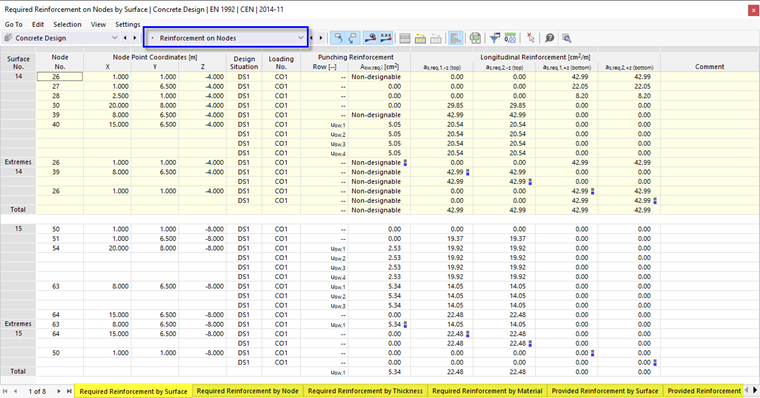

V tabulkách výsledků kategorie Výztuž v uzlech jsou uvedeny požadované průřezy výztuže, které vyplývají z vnitřních sil návrhové situace pro únosnost. Pokud byla podélná výztuž automaticky zvýšena, aby se zabránilo protlačení smykové výztuže (viz kapitola Protlačení ), se zohlední i tyto průřezy výztuže. Krajní hodnoty každého typu výztuže jsou v řádcích označeny barevnými tečkami.

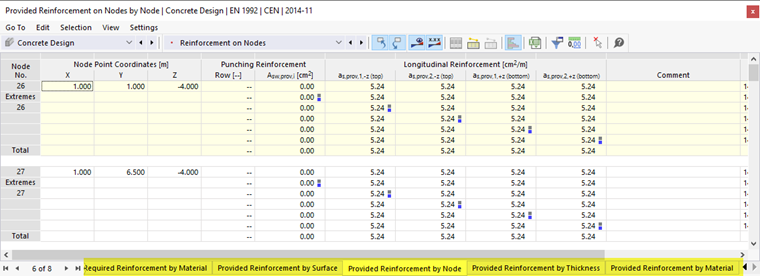

Dostupné průřezy výztuže jsou uvedeny v dalších tabulkách.
Výztuže v uzlech jsou seřazeny v kartách podle následujících kritérií:
- Objekty (plochy, uzly)
- Vlastnosti povrchu (tloušťky, materiály)
Uzel č.
Pro každou extrémní hodnotu výztuže je uvedeno číslo rozhodujícího uzlu.
Souřadnice uzlového bodu
Ve třech sloupcích se zobrazí souřadnice X, Y a Z uzlů.
Návrhová situace
V tomto sloupci jsou uvedena čísla návrhových situací , pro které jsou k dispozici jednotlivé výztuže.
Zatěžování
Zadají se čísla kombinací zatížení nebo kombinací výsledků, která jsou pro příslušnou výztuž rozhodující.
Výztuž na protlačení
Výstupem smykové výztuže protlačení je obvod jednotlivých řad protlačení.
| Výztuž | Popis |
|---|---|
| Asw | Průřez smykové výztuže na protlačení, který má být rozdělen po obvodu u každé řady |
Podélná výztuž
Pro podélnou výztuž se zobrazí následující výsledky:
| Výztuž | Popis |
|---|---|
| as,1,-z (horní) | Průřez horní podélné výztuže ve směru výztuže 1 |
| as,2,-z (horní) | Průřez horní podélné výztuže ve směru výztuže 2 |
| as, 1, -z (dolní) | Průřez podélnou výztuží dolní plochy ve směru výztuže 1 |
| as, 2, -z (dolní) | Průřez podélnou výztuží dolní plochy ve směru výztuže 2 |
Horní a dolní výztuž se vytvoří podle Přiřazení , které jste definovali pro každý typ plošné výztuže. Plochám jste v vlastnostech posouzení betonu přiřadili směry výztuže .
