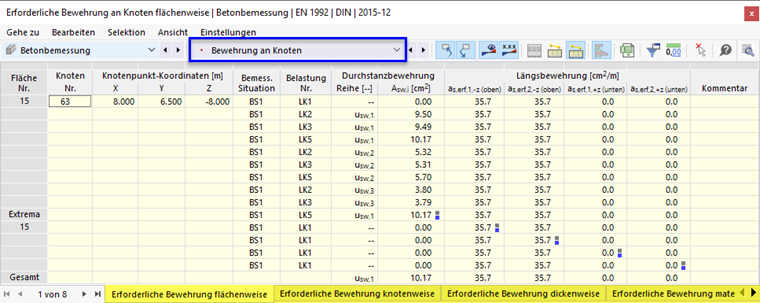

In den Ergebnistabellen der Kategorie Bewehrung an Knoten sind die erforderlichen Bewehrungsquerschnitte aufgelistet, die sich aus den Schnittgrößen der Bemessungssituation für Tragfähigkeit ergeben. Falls die Längsbewehrung zur Vermeidung von Durchstanzbewehrung automatisch erhöht wurde (siehe Kapitel Durchstanzen ), sind auch diese Bewehrungsquerschnitte berücksichtigt. Die Extremwerte jeder Bewehrungsart sind in den Zeilen mit Farbpunkten gekennzeichnet.

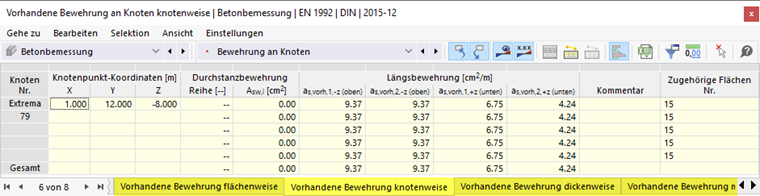

In weiteren Tabellen werden die vorhandenen Bewehrungsquerschnitte angegeben.
Die Bewehrungen an den Knoten sind in den Registern nach folgenden Kriterien sortiert:
- Objekte (Flächen, Knoten)
- Flächeneigenschaften (Dicken, Materialien)
Knoten Nr.
Für jeden Extremwert der Bewehrung wird die Nummer des maßgebenden Knotens angegeben.
Knotenpunkt-Koordinaten
In den drei Spalten werden die Koordinaten X, Y und Z der Knoten ausgewiesen.
Bemessungssituation
Diese Spalte benennt die Nummern der Bemessungssituationen, für die die einzelnen Bewehrungen vorliegen.
Belastung
Es werden die Nummern der Last- oder Ergebniskombinationen angegeben, die für die jeweiligen Bewehrungen maßgebend sind.
Durchstanzbewehrung
Die Durchstanzbewehrung wird für die Rundschnitte der einzelnen Durchstanzreihen ausgegeben.
| Bewehrung | Beschreibung |
|---|---|
| Asw | Querschnitt der Durchstanzbewehrung, die über den Umfang u einer jeden Reihe zu verteilen ist |
Längsbewehrung
Folgende Ergebnisse werden für die Längsbewehrung ausgegeben:
| Bewehrung | Beschreibung |
|---|---|
| as,1,-z (oben) | Querschnitt der oberen Flächen-Längsbewehrung in Bewehrungsrichtung 1 |
| as,2,-z (oben) | Querschnitt der oberen Flächen-Längsbewehrung in Bewehrungsrichtung 2 |
| as,1,-z (unten) | Querschnitt der unteren Flächen-Längsbewehrung in Bewehrungsrichtung 1 |
| as,2,-z (unten) | Querschnitt der unteren Flächen-Längsbewehrung in Bewehrungsrichtung 2 |
Die obere und untere Bewehrung wird gemäß der Zuordnung angesetzt, die Sie für jeden Flächenbewehrungstyp festgelegt haben. Die Bewehrungsrichtungen haben Sie den Flächen bei den Betonbemessungseigenschaften zugewiesen.
