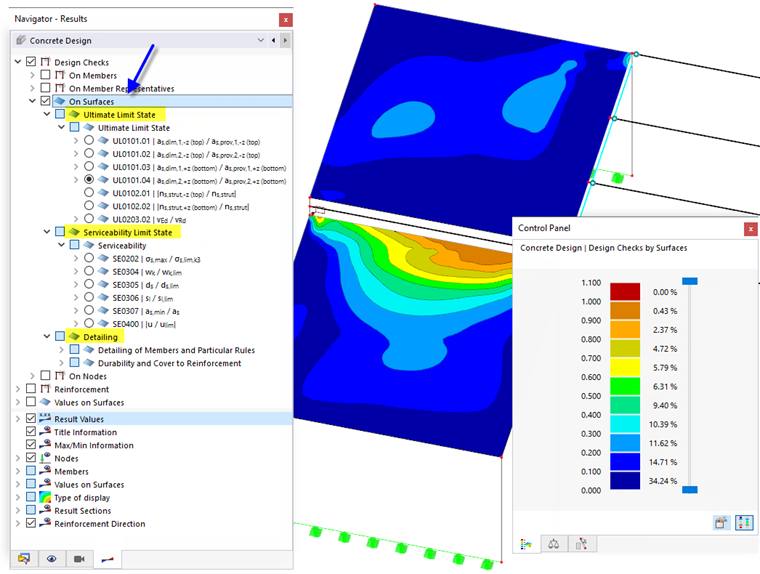

Defina en el 'Navigator - Resultados' los resultados de dimensionamiento de las utilizaciones que se mostrarán gráficamente en las superficies. Están disponibles los tipos de comprobación específicos para el estado límite último, el estado límite de servicio, así como para los detalles de las reglas generales de armadura y constructivas.
Para cada punto de la superficie se muestra la utilización máxima del tipo de comprobación seleccionado. Los resultados del dimensionamiento de hormigón se suavizan de forma continua dentro de conjuntos de superficies o superficies, independientemente del Ergebnisglättung especificado.
En el panel de control se indican las asignaciones de color de las utilizaciones.

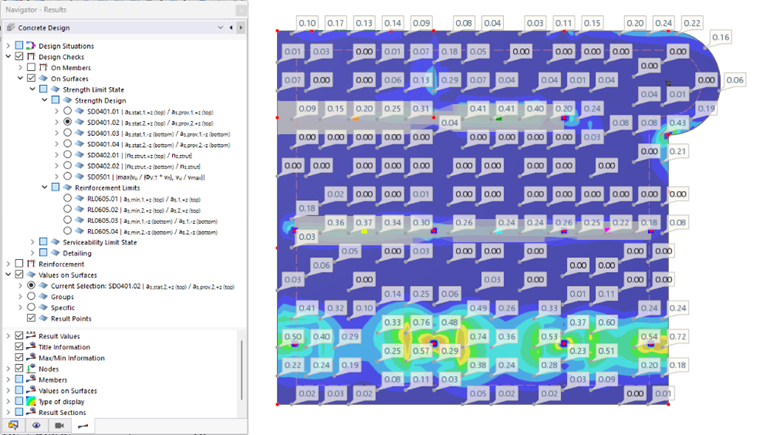

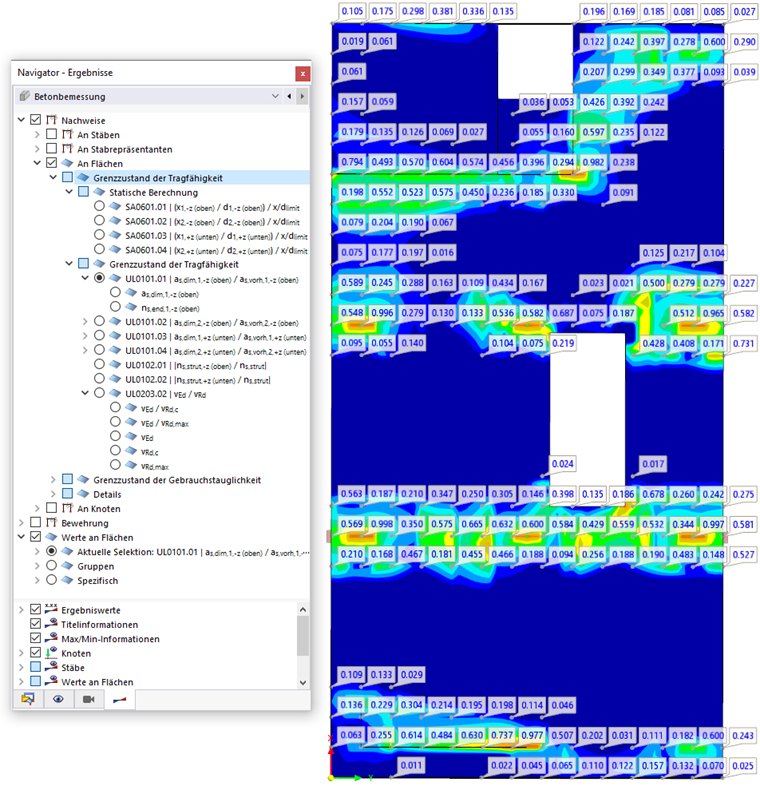

Estado límite último
En la subcategoría 'Estado límite último' puede seleccionar qué tipo de comprobación se mostrará gráficamente.
Cada comprobación se обозначa, como en las tablas, mediante una identificación con número. Las comprobaciones del cálculo estático llevan la identificación 'SA', las comprobaciones ELU la identificación 'UL'.

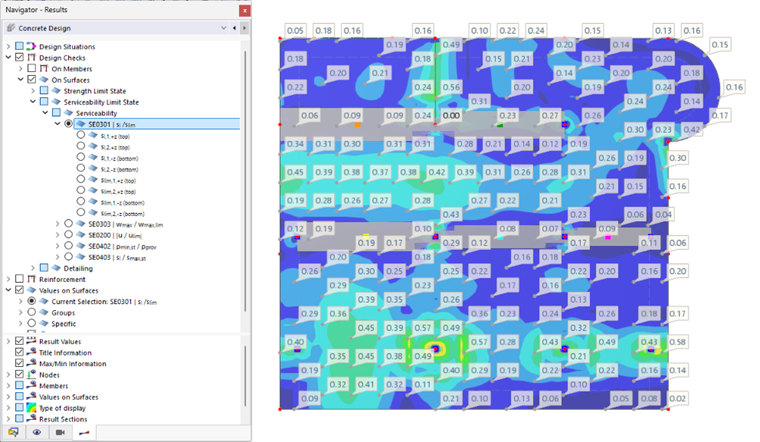

Estado límite de servicio
La subcategoría 'Estado límite de servicio' contiene los distintos tipos de comprobación que intervienen en la comprobación ELS.
Las comprobaciones de servicio llevan la identificación 'SE'. Incluyen la limitación de la tensión de compresión del hormigón σc (si está activada), la limitación de la tensión del acero σs, la comprobación de la abertura de fisura wk, el control del diámetro de la barra ds, la comprobación del espaciamiento de barras sl, la armadura mínima as,min para la limitación de la abertura de fisura, así como la comprobación de la flecha u.
Para la comprobación ELS, según EN 1992-1-1, capítulo 7, no es necesario que todas las utilizaciones indicadas sean menores que 1. Si la armadura no se aumenta automáticamente para demostrar el estado límite de servicio, solo debe cumplirse uno de los siguientes criterios:
- Armadura mínima as,min y diámetro límite ds,lim
- Armadura mínima as,min y espaciamiento de barras sl,lim
- Comprobación directa de la abertura de fisura wk (actualmente aún no implementada)
Si, en cambio, ha activado para la configuración de servicio la opción Erhöht die erforderliche Längsbewehrung automatisch zum Bemessen der Gebrauchstauglichkeitsbemessungssituation para aumentar automáticamente la armadura longitudinal requerida al dimensionar la situación de dimensionamiento de servicio, los criterios de armadura mínima, diámetro límite y separación máxima se tienen en cuenta automáticamente para que se cumpla la comprobación ELS. En la actualidad todavía no se realiza un cálculo directo de la abertura de fisura.

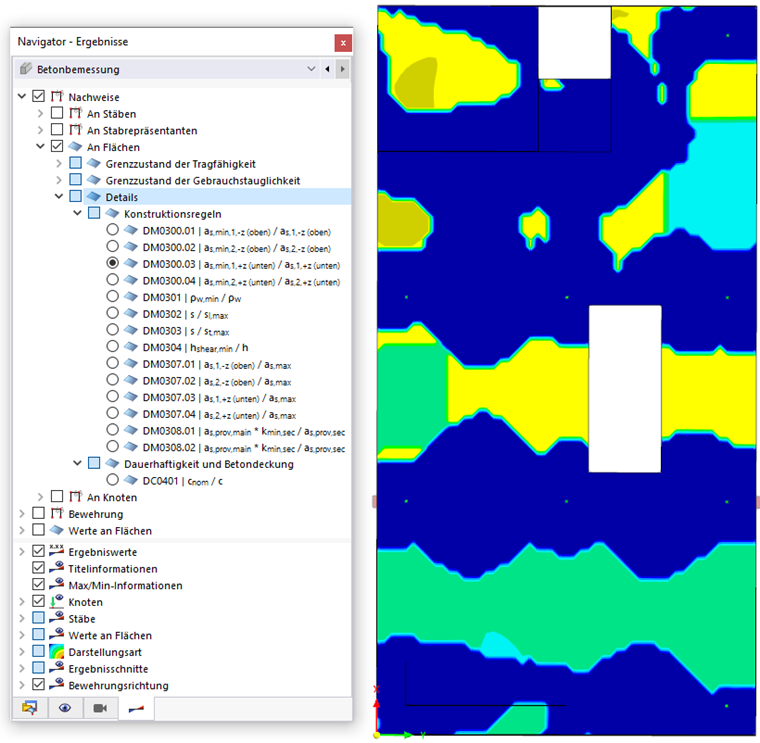

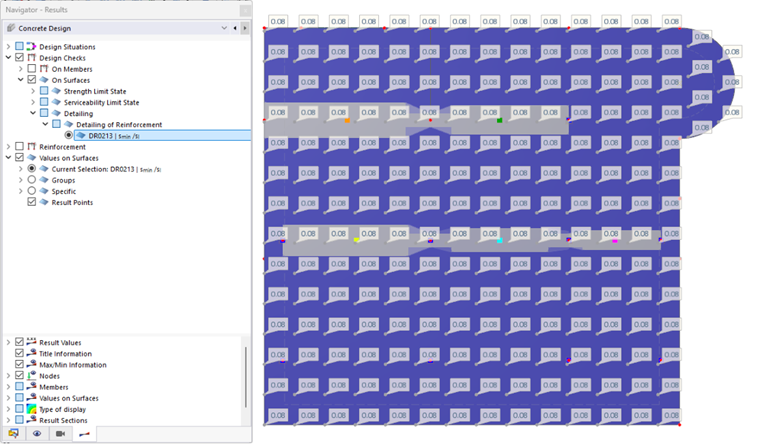

Detalles
En la subcategoría 'Detalles' están disponibles todos los tipos de comprobación relativos a las reglas generales de armadura y constructivas.
Las comprobaciones relativas a las reglas constructivas llevan la identificación 'DM', las comprobaciones relativas a la durabilidad y al recubrimiento de hormigón la identificación 'DC'.
Valores en superficies
La categoría 'Valores en superficies' al final del área superior del navegador ofrece varias opciones para representar valores de resultados en las superficies (véase la imagen Nachweisart für Grenzzustand der Tragfähigkeit festlegen). Se presentan en el capítulo Flächen para la salida de la armadura.
