Powierzchnie

W obszarze „Nawigator - Wyniki” należy określić wyniki wymiarowania wykorzystania, które mają być graficznie wyświetlane na powierzchniach. Do wyboru są specyficzne rodzaje sprawdzeń dla stanu granicznego nośności, stanu granicznego użytkowalności, a także szczegóły dotyczące ogólnych zasad zbrojenia i zasad konstrukcyjnych.

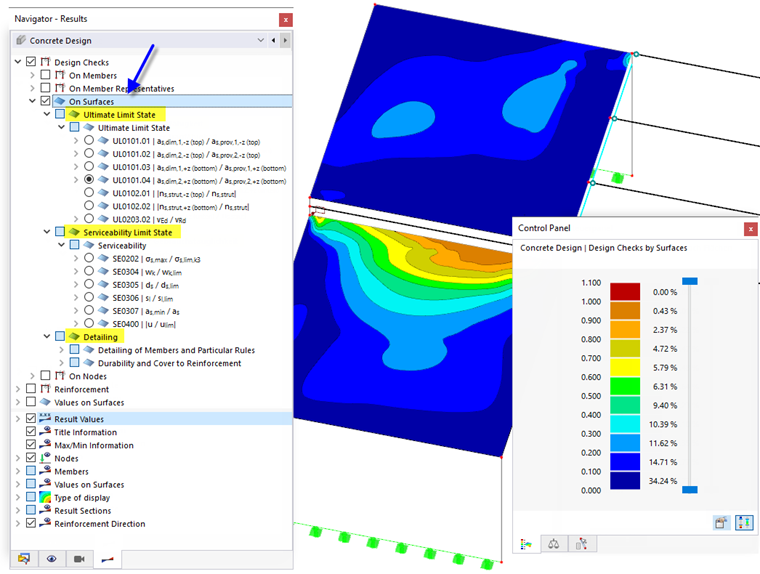

Wyświetlanie projektów ze skalami na powierzchniach

Dla każdego punktu powierzchni przedstawiane jest maksymalne wykorzystanie wybranego rodzaju sprawdzenia. Wyniki wymiarowania betonu są – niezależnie od zadanej Ergebnisglättung – wygładzane w sposób ciągły w obrębie zestawów powierzchni lub powierzchni.

W panelu sterowania podane są przyporządkowania kolorów dla wykorzystań.

Stan graniczny nośności

W podkategorii „Stan graniczny nośności” można wybrać, jaki rodzaj sprawdzenia ma być graficznie przedstawiony.

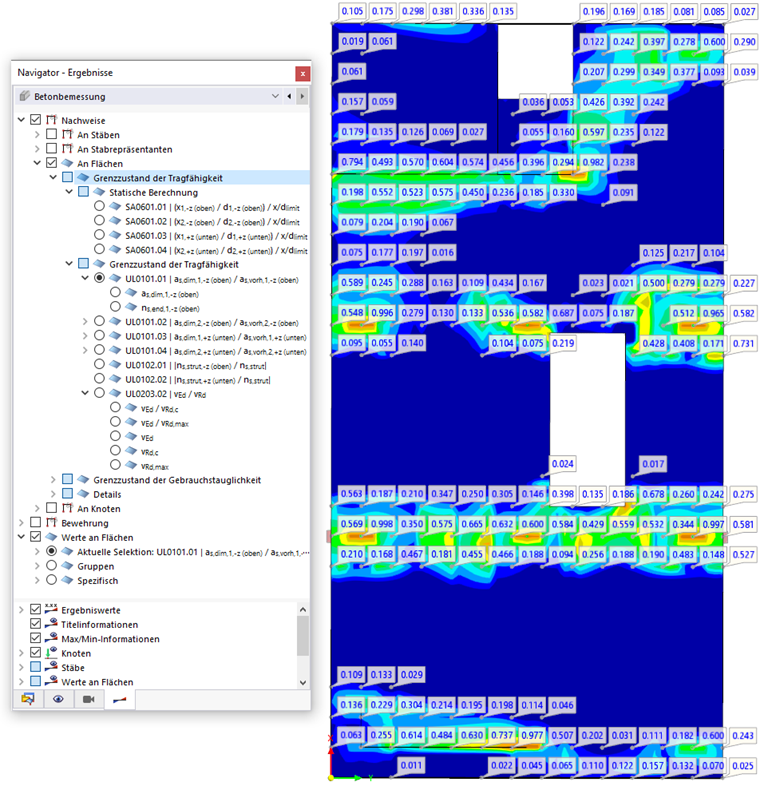

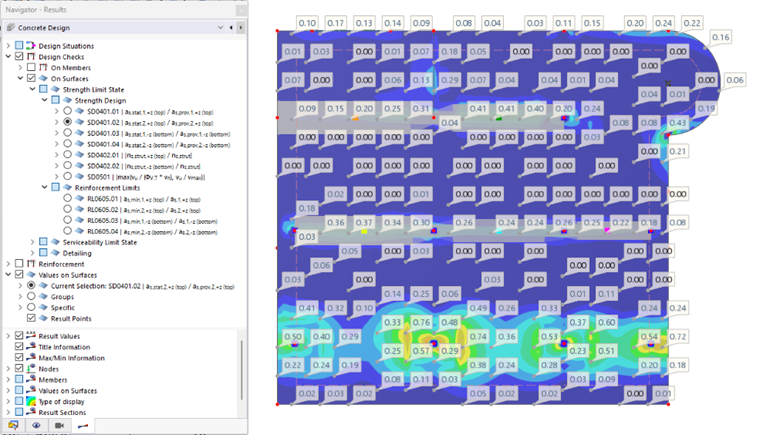

Definiowanie typu analizy dla SGN

Każde sprawdzenie jest – tak jak w tabelach – oznaczone identyfikatorem z numerem. Sprawdzenia obliczeń statycznych mają identyfikator „SA”, a sprawdzenia SGN identyfikator „UL”.

Stan graniczny użytkowalności

Podkategoria „Stan graniczny użytkowalności” zawiera różne rodzaje sprawdzeń, które odgrywają rolę przy sprawdzeniu SGU.

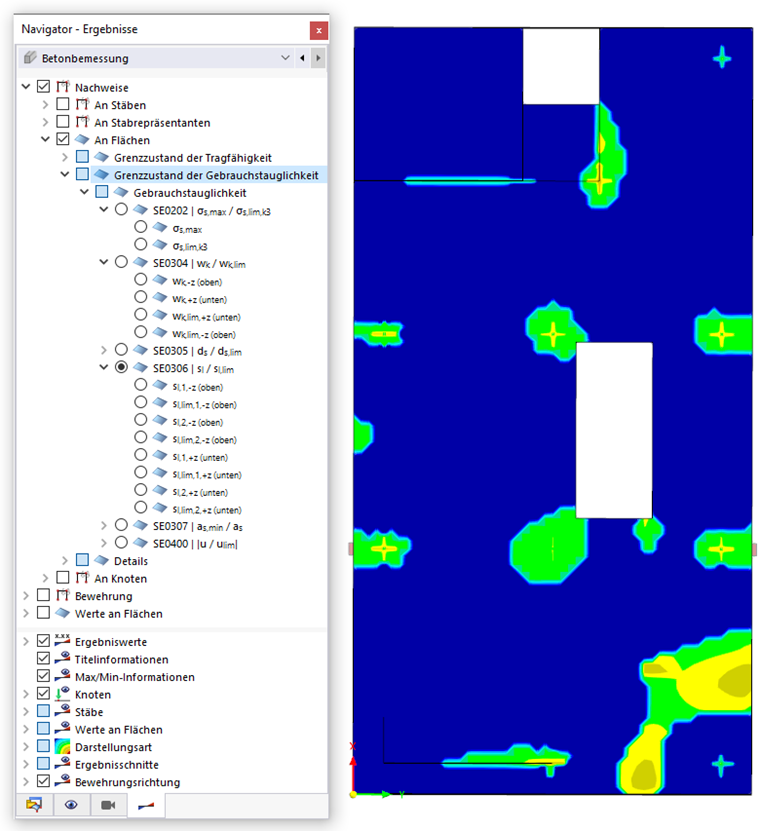

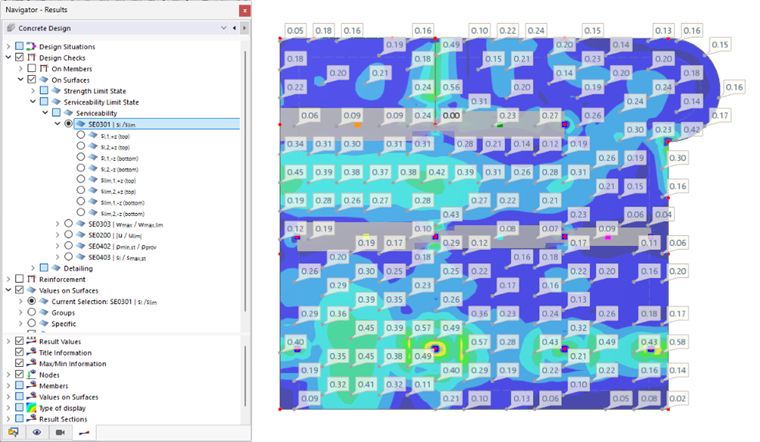

Typ obliczeń dla SGU

Sprawdzenia użytkowalności mają identyfikator „SE”. Obejmują ograniczenie naprężenia ściskającego betonu σ_c (jeśli aktywowane), ograniczenie naprężenia stali σ_s, sprawdzenie szerokości rysy w_k, kontrolę średnicy pręta d_s, sprawdzenie rozstawu prętów s_l, minimalne zbrojenie a_s,min dla ograniczenia szerokości rysy oraz sprawdzenie ugięcia u.

W przypadku sprawdzenia SGU zgodnie z EN 1992-1-1, rozdział 7, nie wszystkie podane wykorzystania muszą być mniejsze od 1. Jeżeli zbrojenie nie jest automatycznie zwiększane w celu wykazania użytkowalności, wystarczy spełnienie jednego z poniższych kryteriów:

• Minimalne zbrojenie a_s,min i średnica graniczna d_s,lim
• Minimalne zbrojenie a_s,min i maksymalny rozstaw prętów s_l,lim
• Bezpośrednie sprawdzenie szerokości rysy w_k (obecnie jeszcze nie zaimplementowane)

Jeżeli natomiast w konfiguracji użytkowalności aktywowano opcję Erhöht die erforderliche Längsbewehrung automatisch zum Bemessen der Gebrauchstauglichkeitsbemessungssituation , kryteria minimalnego zbrojenia, średnicy granicznej i maksymalnego rozstawu są uwzględniane automatycznie, aby spełnić sprawdzenie SGU. Bezpośrednie obliczenie szerokości rysy obecnie jeszcze nie jest wykonywane.

Szczegóły

W podkategorii „Szczegóły” dostępne są wszystkie rodzaje sprawdzeń dotyczące ogólnych zasad zbrojenia i zasad konstrukcyjnych.

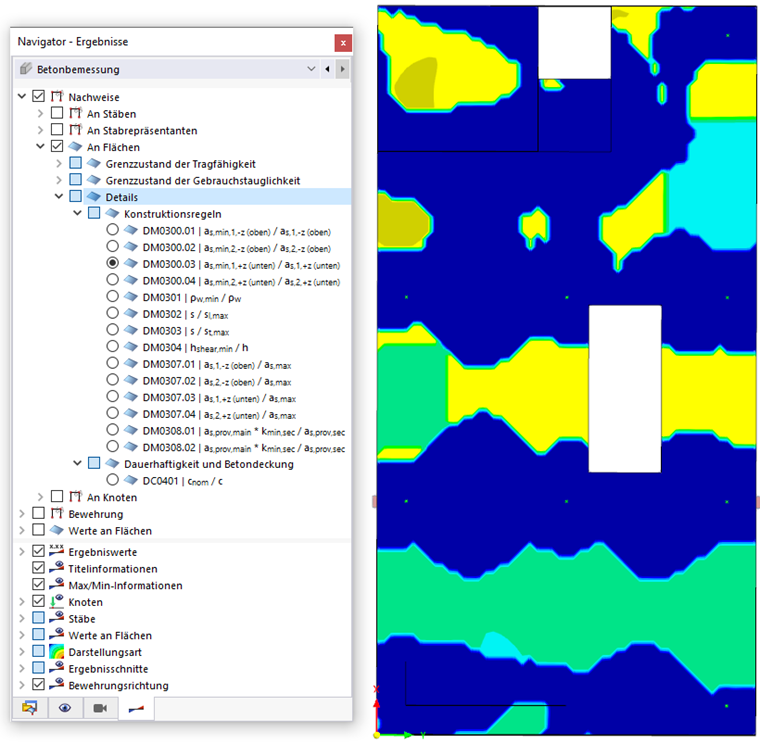

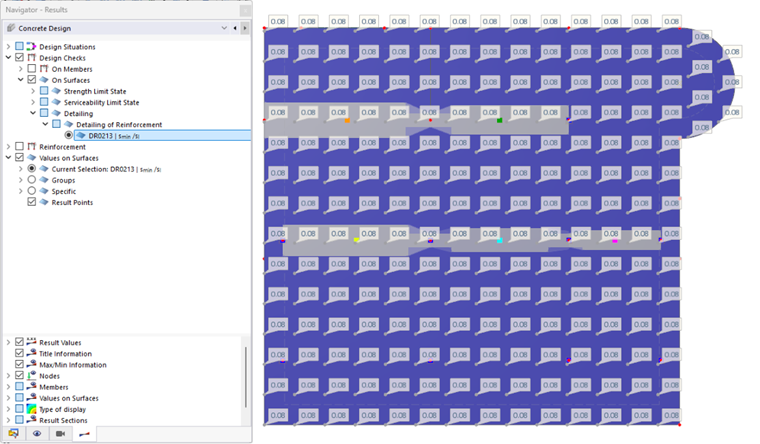

Ustawianie typu obliczeń dla szczegółów

Sprawdzenia dotyczące zasad konstrukcyjnych mają identyfikator „DM”, a sprawdzenia dotyczące trwałości i otuliny betonowej identyfikator „DC”.

Wartości na powierzchniach

Kategoria „Wartości na powierzchniach” na końcu górnego obszaru nawigatora oferuje różne możliwości przedstawiania wartości wyników na powierzchniach (zobacz obraz Nachweisart für Grenzzustand der Tragfähigkeit festlegen). Zostały one przedstawione w rozdziale Flächen dla wydruku zbrojenia.
