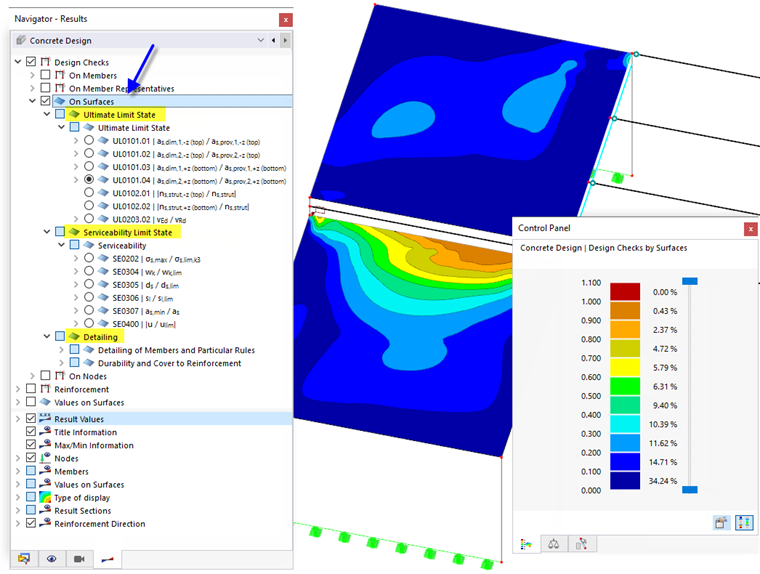

Nel "Navigatore - Risultati", definire i risultati di verifica dei rapporti che devono essere visualizzati graficamente sulle superfici. È possibile selezionare tra tipi specifici di verifiche per lo stato limite ultimo, lo stato limite di esercizio e i dettagli delle regole generali della progettazione e dell'armatura.
Per ogni posizione della superficie viene mostrato il tasso di lavoro massimo del tipo di verifica selezionato. I risultati della verifica del calcestruzzo, indipendentemente dallo Smussamento dei risultati specificati, vengono livellati continuamente all'interno di set di aree o aree.
Le assegnazioni dei colori dei tassi di lavoro sono mostrate nel pannello di controllo.
Stato limite ultimo

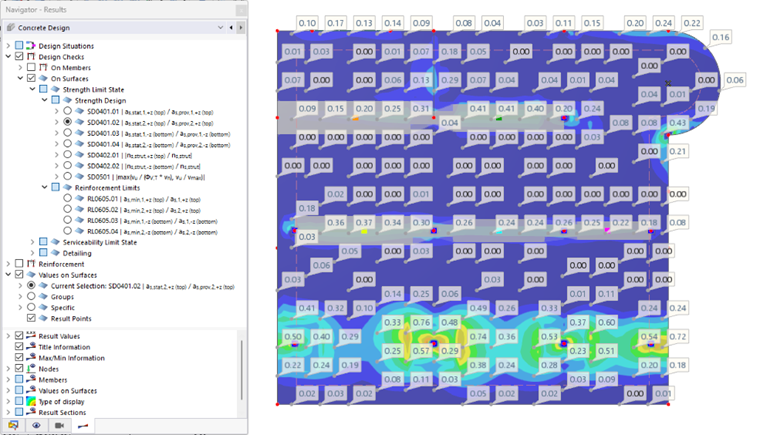

Nella sottocategoria "Stato limite ultimo" puoi selezionare quale tipo di progetto deve essere visualizzato graficamente.
Ogni verifica è identificata da un identificatore con un numero, come nelle tabelle. Le verifiche dell'analisi strutturale hanno l'identificatore "AS", le verifiche SLU hanno l'identificatore "SLU".
Stato limite di esercizio

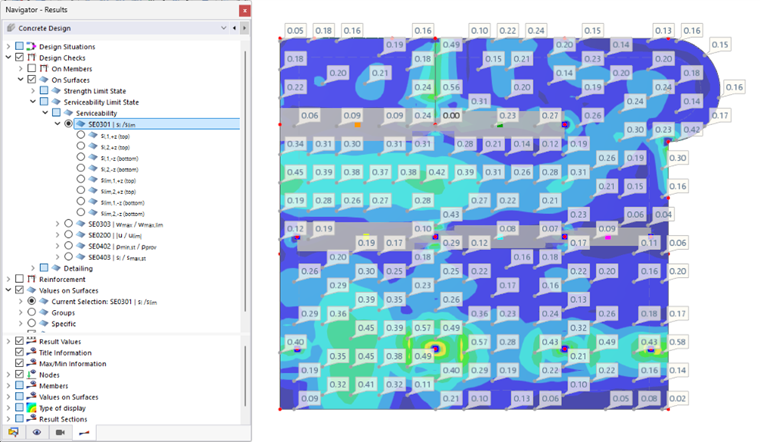

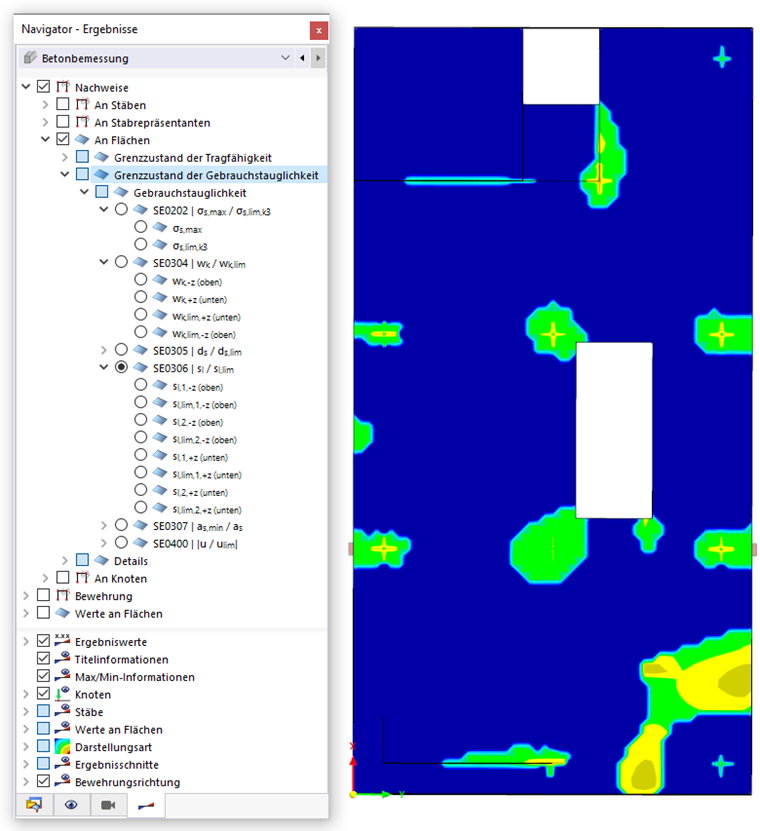

La sottocategoria "Stato limite di esercizio" contiene i vari tipi di verifica che svolgono un ruolo nella verifica SLS.
Le verifiche di esercizio hanno l'identificatore "SLE". Includono la limitazione della tensione di compressione del calcestruzzo σc (se attivata), la limitazione della tensione dell'acciaio σs, la verifica dell'ampiezza della fessura wk, la verifica del diametro della barra ds, la verifica della spaziatura delle barre sl, l'armatura minima as,min per la limitazione dell'ampiezza della fessura e per la verifica dell'inflessione ecc.
Secondo EN 1992-1-1, Capitolo 7, non tutti i tassi di lavoro specificati devono essere inferiori a 1 per la verifica SLS. Se l'armatura non viene aumentata automaticamente per verificare la funzionalità, è necessario soddisfare solo uno dei seguenti criteri:
- Armatura minima as,min e diametro limite ds,lim
- Armatura minima as, min e spaziatura delle barre sl, lim
- Verifica diretta dell'ampiezza della fessura wk (non ancora implementata)
D'altra parte, se si attiva l'opzione Aumenta automaticamente l'armatura longitudinale richiesta per la progettazione della situazione di progetto di esercizio , i criteri dell'armatura minima, del diametro limite e della distanza massima vengono automaticamente presi in considerazione e quindi la progettazione SLS viene soddisfatta. Un calcolo diretto dell'ampiezza della fessura non è ancora disponibile.
Dettagli costruttivi

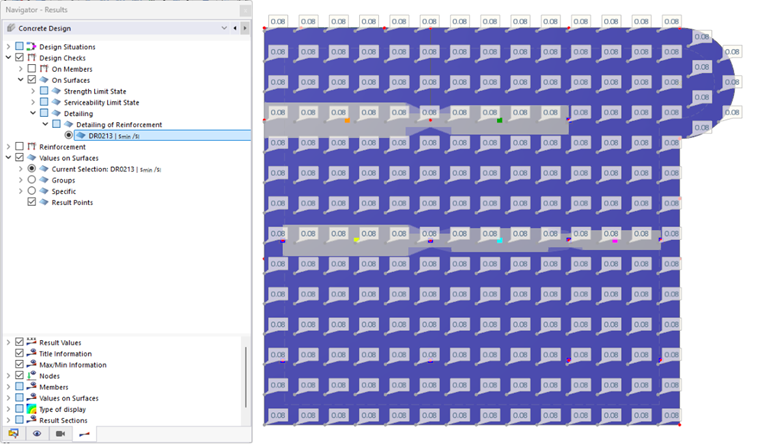

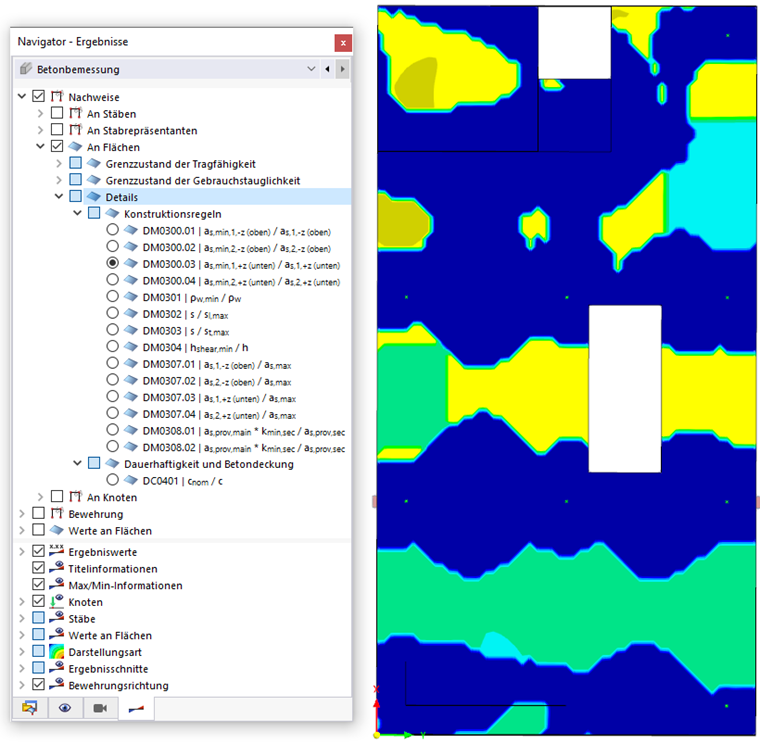

Nella sottocategoria "Dettagli", è possibile scegliere tra tutti i tipi di verifica per le regole generali di armatura e di costruzione.
Le verifiche per le regole di progetto hanno l'identificatore "DM" , le verifiche per la durabilità e il copriferro hanno l'identificatore "DC".
Valori sulle superfici
La categoria "Valori sulle superfici" alla fine dell'area di navigazione superiore offre varie opzioni per visualizzare i valori dei risultati sulle superfici (vedi immagine Specifica del tipo di progetto per lo stato limite ultimo). Sono presentati nel capitolo sulle superfici per l'output dell'armatura.
