Superfícies

No 'Navegador - Resultados' especifique os resultados de dimensionamento das relações que devem ser apresentados graficamente nas superfícies. Estão disponíveis os tipos de dimensionamento específicos para o estado limite último, o estado limite de utilização, bem como para os detalhes das regras gerais de armadura e de dimensionamento.

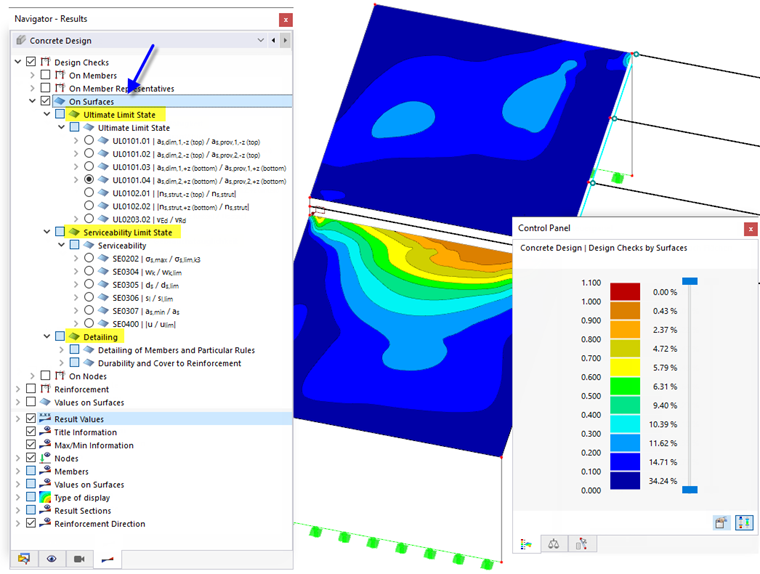

Visualização de dimensionamentos com relações nas superfícies

A relação de dimensionamento máxima do tipo de dimensionamento selecionado é apresentada para ponto da superfície. Os resultados do dimensionamento em betão independentemente Suavização de resultados -- são exibidos com a suavização contínua nos conjuntos de superfícies ou nas superfícies.

No painel de controlo são indicadas as atribuições de cores das relações de dimensionamento.

Estado limite último

Na subcategoria 'Estado limite último', pode selecionar qual o tipo de verificação que deve ser representado graficamente.

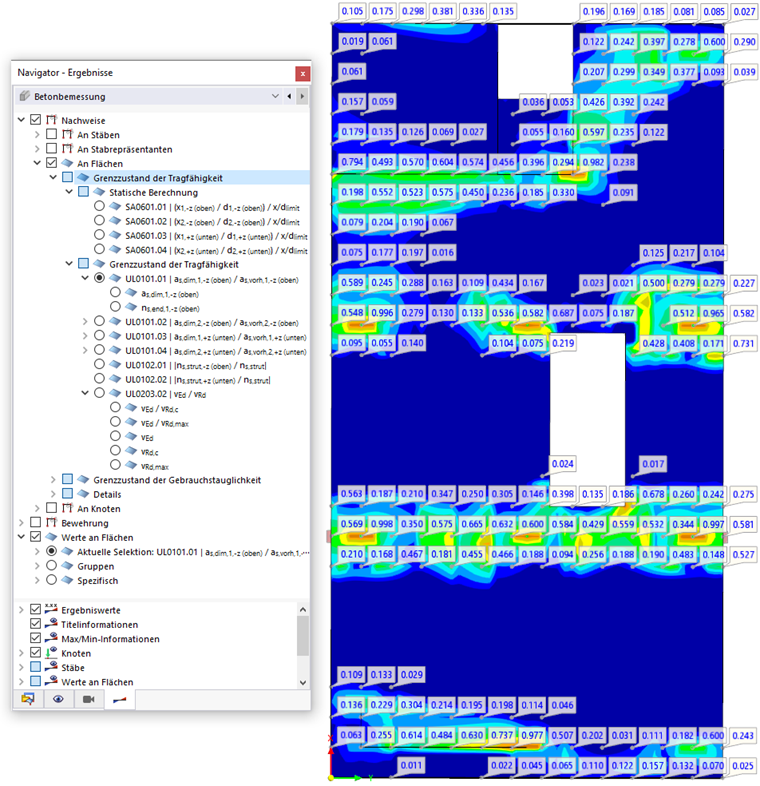

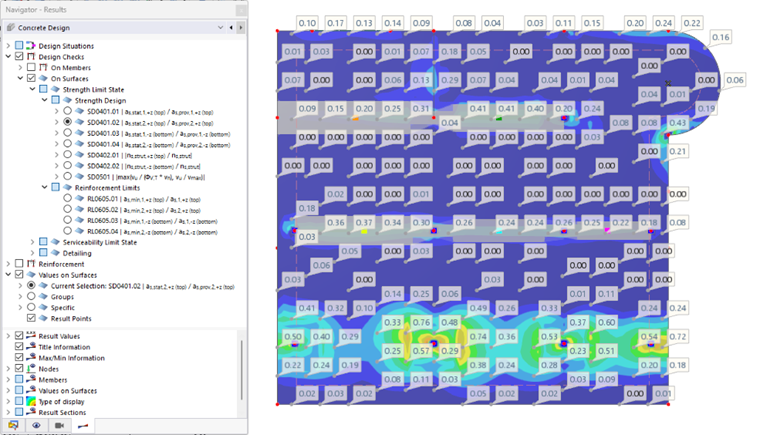

Definir o tipo de verificação para o estado limite último

Cada verificação é identificada por um marcador com um número, como o é nas tabelas. A verificação da análise estrutural tem a identificação "SA". As verificações do ULS tem a identificação 'UL'.

Estado limite de utilização

A subcategoria 'Estado limite de utilização' contém os diferentes tipos de verificação que desempenham um papel na verificação SLS.

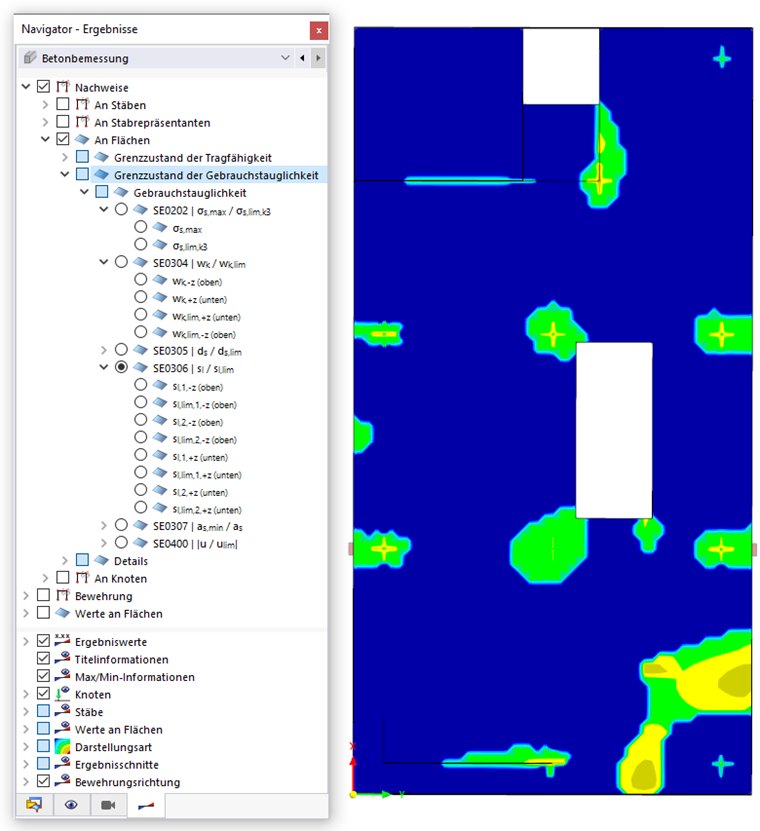

Definir tipo de verificação para estado limite de utilização

As verificações do estado limite de utilização têm a identificação 'SE'. Incluem a limitação da tensão de compressão do betão σ_c (se ativada), a limitação da tensão do aço σ_s, a verificação da largura da fissura w_k, o controlo do diâmetro da barra d_s, a verificação do espaçamento das barras s_l, a armadura mínima a_s,min para a limitação da largura da fissura, bem como a verificação da flecha u.

De acordo com oEN 1992‑1‑1, secção 7, nem todas as relações de dimensionamento especificadas tem de ser menores do que 1 para a verificação de de acordo com o SLS. Se a armadura não for aumentada automaticamente para verificar o estado limite de utilização, apenas é necessário que um dos seguintes critérios seja satisfeito:

• armadura mínima a_s,min e diâmetro limite d_s,lim
• armadura mínima a_s,min e espaçamento das barras s_l,lim
• verificação direta da largura da fissura w_k (atualmente ainda não implementada)

Se, por outro lado, tiver ativado para a configuração de serviço a opção Aumenta automaticamente a armadura longitudinal necessária para dimensionar a situação de dimensionamento do estado limite de utilização , os critérios de armadura mínima, diâmetro limite e espaçamento máximo são automaticamente considerados para que a verificação SLS seja satisfeita. Atualmente ainda não está disponível o cálculo da largura da fissura.

Detalhes

Na subcategoria 'Detalhes' estão disponíveis todos os tipos de dimensionamento relativos às armaduras gerais e regras de construção.

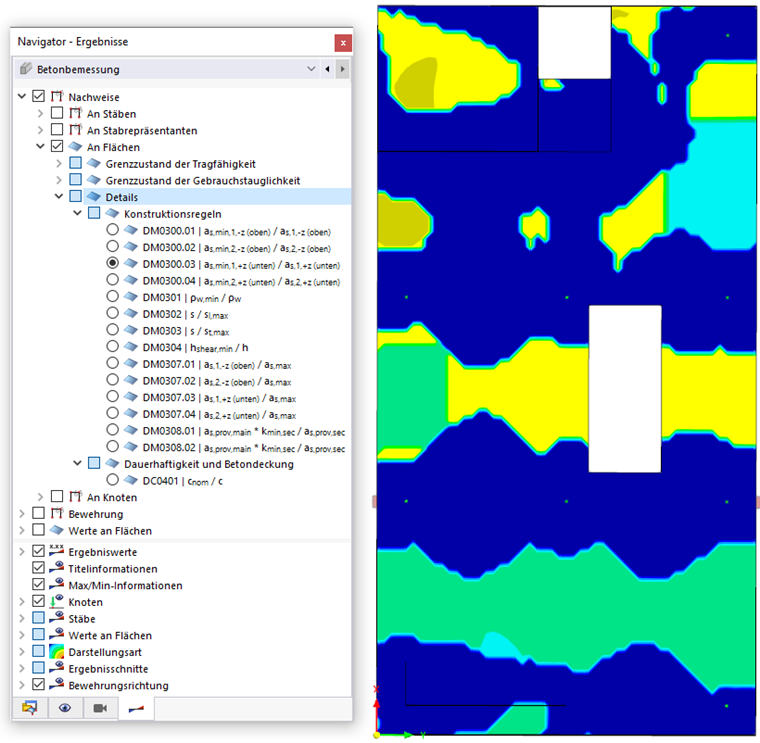

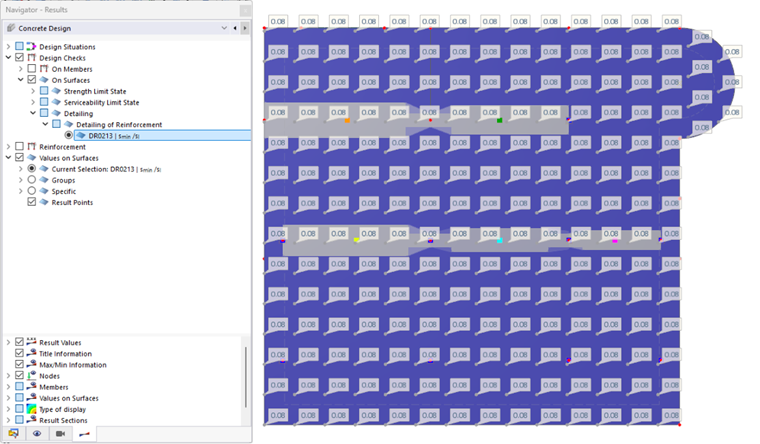

Definir o tipo de verificação para detalhes

As verificações de dimensionamento relativas às regras construtivas têm a identificação 'DM', as verificações relativas à durabilidade e ao recobrimento de betão tem a identificação 'DC'.

Valores nas superfícies

A categoria "Valores nas superfícies" no final da área superior do navegador oferece várias opções para apresentar valores de resultados nas superfícies (ver figura Definir tipo de verificação para o estado limite último). Elas são apresentadas no capítulo das superfícies para o resultado da armadura.
