Plochy

V části Navigator - výsledky nastavte výsledky dimenzování využití, které se mají graficky zobrazit na plochách. K dispozici jsou specifické typy průkazů pro mezní stav únosnosti, mezní stav použitelnosti a také pro detaily obecných pravidel vyztužování a konstrukčních zásad.

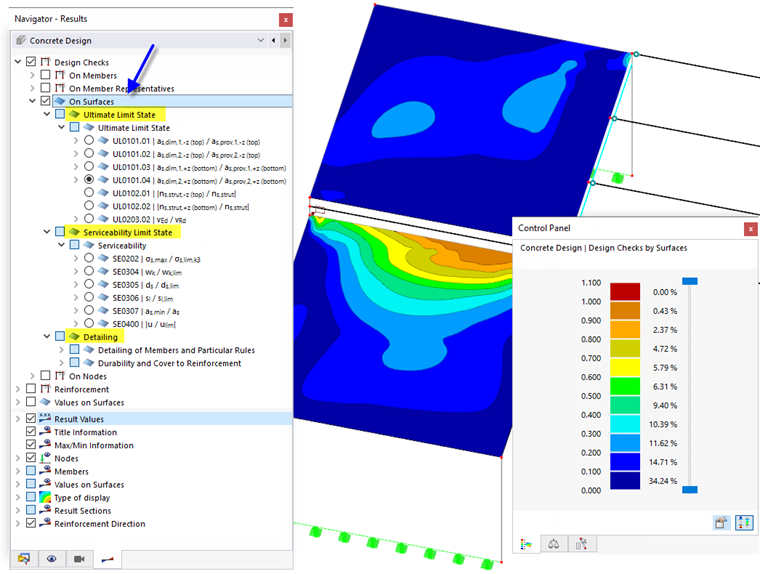

Zobrazit posouzení s využitím na plochách

Pro každý bod plochy se zobrazí maximální využití zvoleného typu průkazu. Výsledky dimenzování betonu jsou – nezávisle na zadaném Ergebnisglättung – průběžně vyhlazovány v rámci sad ploch nebo ploch.

V ovládacím panelu jsou uvedena barevná přiřazení využití.

Mezní stav únosnosti

V podkategorii 'Mezní stav únosnosti' můžete zvolit, který typ průkazu se má graficky zobrazit.

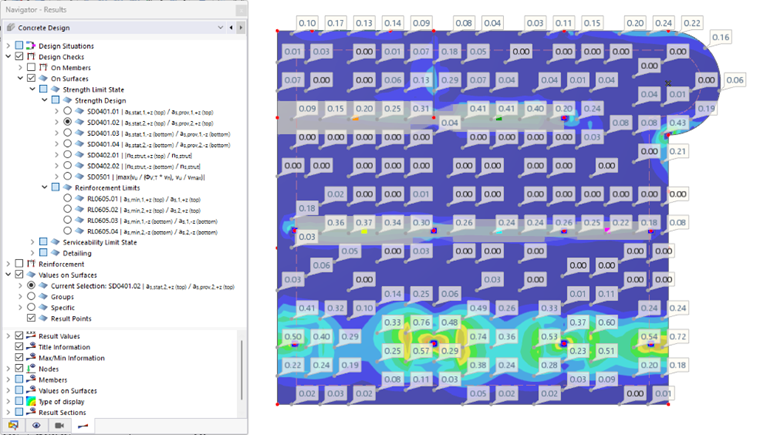

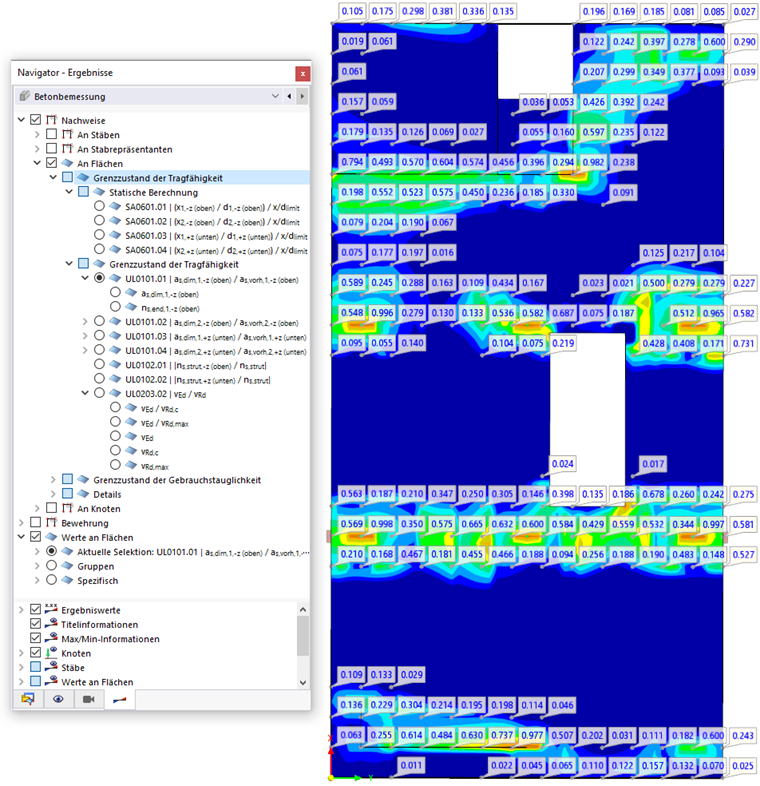

Nastavení typu posouzení pro mezní stavy únosnosti

Každý průkaz je – stejně jako v tabulkách – označen identifikátorem s číslem. Průkazy statického výpočtu nesou identifikátor 'SA', průkazy MSÚ identifikátor 'UL'.

Mezní stav použitelnosti

Podkategorie 'Mezní stav použitelnosti' obsahuje různé typy průkazů, které hrají roli při průkazu MSP.

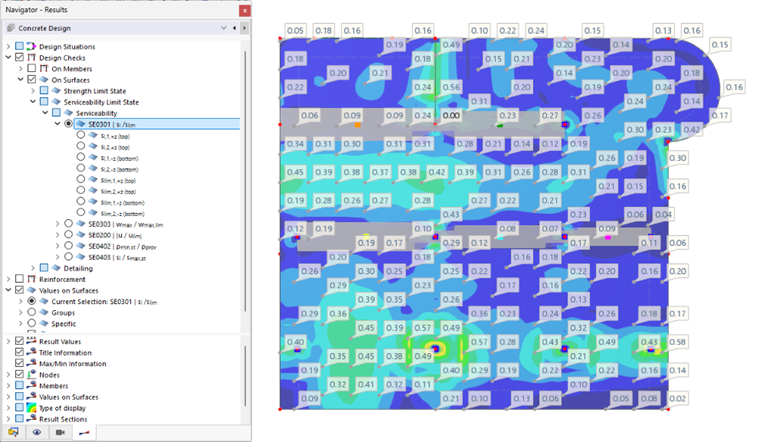

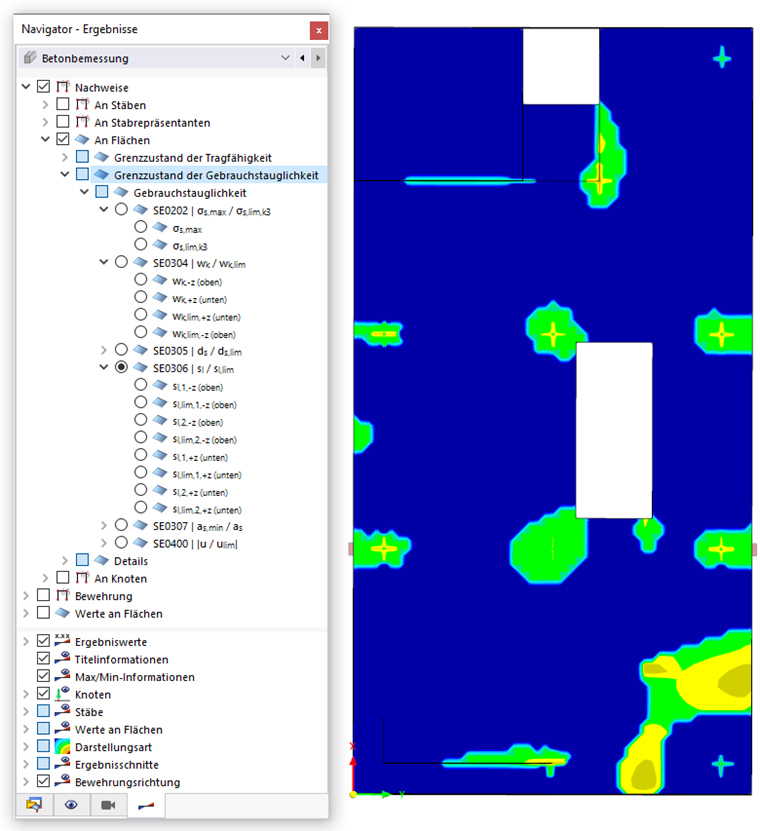

Stanovení typu posouzení pro mezní stav použitelnosti

Průkazy použitelnosti nesou identifikátor 'SE'. Zahrnují omezení napětí v betonu σ_c (pokud je aktivováno), omezení napětí v oceli σ_s, průkaz šířky trhliny w_k, kontrolu průměru prutu d_s, průkaz rozteče prutů s_l, minimální vyztužení a_s,min pro omezení šířky trhliny a průkaz průhybu u.

Pro průkaz MSP podle EN 1992-1-1, kapitola 7, nemusí být všechna uvedená využití menší než 1. Pokud se výztuž automaticky nezvětšuje, aby bylo možné prokázat použitelnost, stačí splnit pouze jedno z následujících kritérií:

• minimální vyztužení a_s,min a mezní průměr d_s,lim
• minimální vyztužení a_s,min a mezní rozteč prutů s_l,lim
• přímý průkaz šířky trhliny w_k (v současnosti ještě neimplementováno)

Pokud jste však pro konfiguraci použitelnosti aktivovali možnost Automaticky zvětšuje požadovanou podélnou výztuž pro dimenzování návrhové situace použitelnosti , budou kritéria minimální vyztužení, mezní průměr a maximální rozteč automaticky zohledněna, aby byl průkaz MSP splněn. Přímý výpočet šířky trhliny se v současnosti ještě neprovádí.

Podrobnosti

V podkategorii 'Podrobnosti' jsou k dispozici všechny typy průkazů pro obecná pravidla vyztužování a konstrukční zásady.

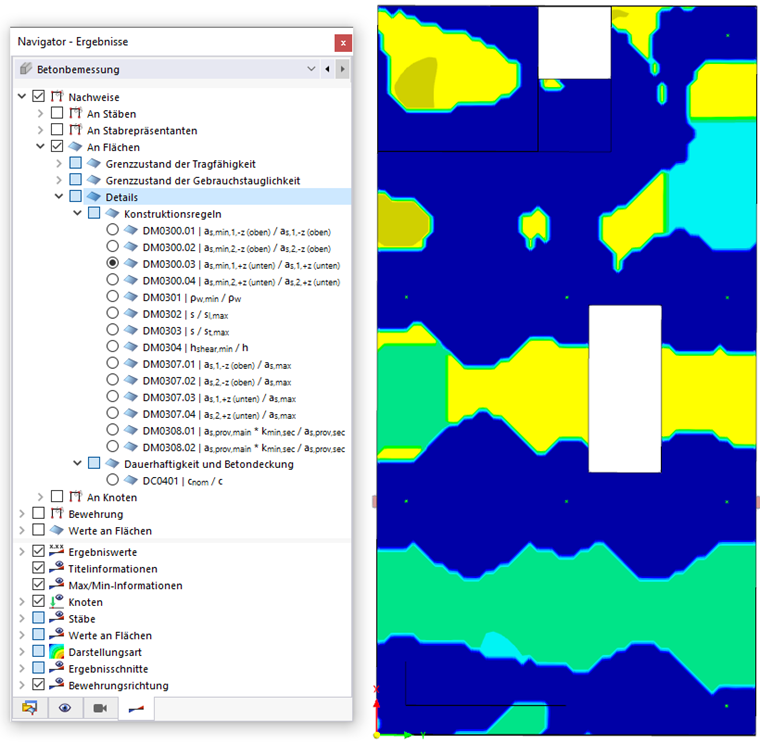

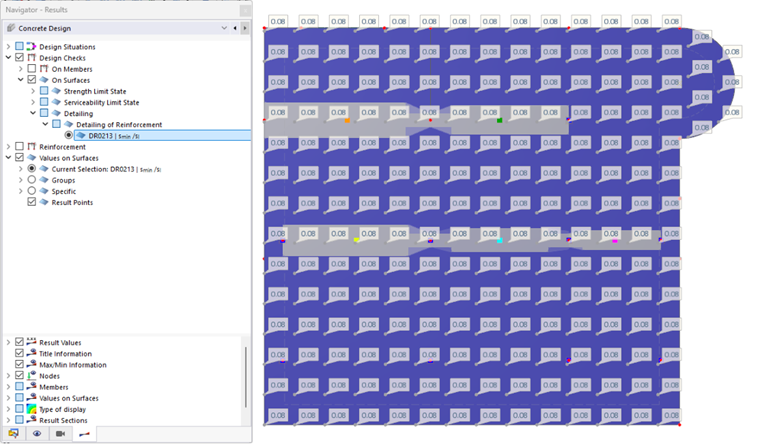

Stanovení typu posouzení detailů

Průkazy ke konstrukčním zásadám nesou identifikátor 'DM', průkazy k trvanlivosti a krytí betonu identifikátor 'DC'.

Hodnoty na plochách

Kategorie 'Hodnoty na plochách' na konci horní oblasti Navigátoru nabízí různé možnosti zobrazení výsledných hodnot na plochách (viz obrázek Typ průkazu pro mezní stav únosnosti). Jsou představeny v kapitole Plochy pro výstup výztuže.
