Comportamento non lineare del cemento armato

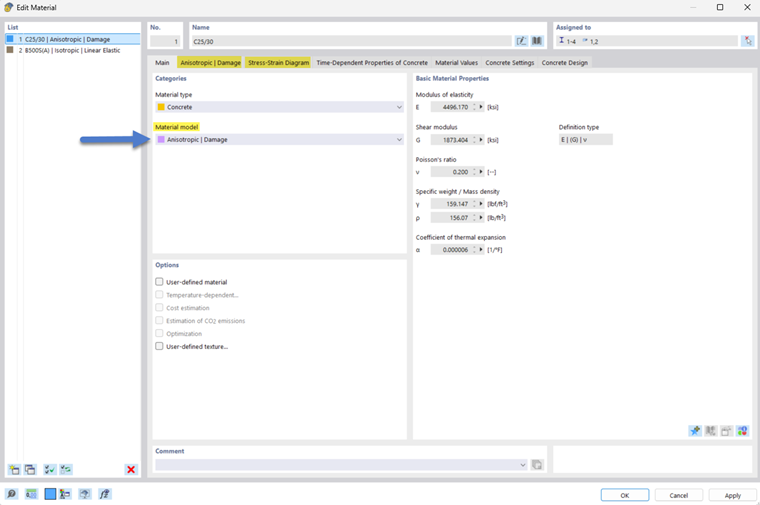

Se l'Add-On Comportamento Materiale Non Lineare è attivato nei dati di base, è possibile impostare il modello di materiale "Anisotropo | Danno" per il materiale in calcestruzzo. Questo è adatto per rappresentare il comportamento non lineare del cemento armato. Una volta impostato il modello di materiale, vengono visualizzate le due schede specifiche "Anisotropo | Danno" e "Diagramma Tensione-Deformazione". Ciò è evidenziato nell'immagine sottostante.
Parametri

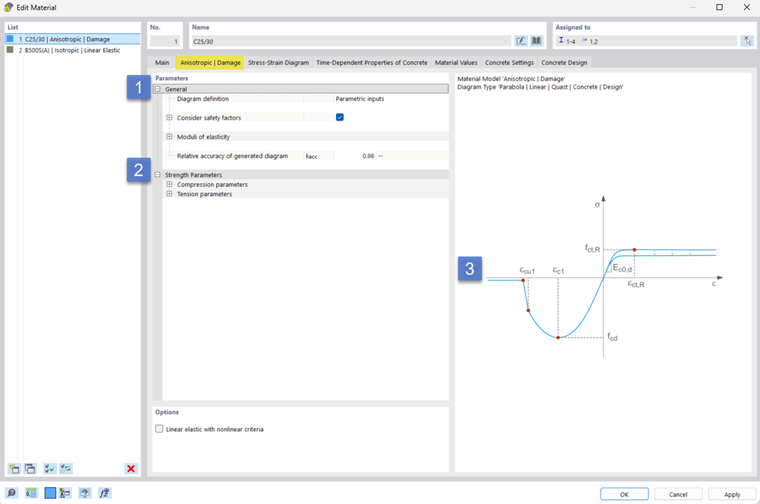

La scheda "Anisotropo | Danno" offre l'inserimento di tutti i parametri per definire il comportamento del materiale desiderato. È suddiviso nelle sezioni "Generale" e "Parametri di Resistenza". Sul lato destro, il grafico illustra schematicamente l'andamento impostato del diagramma tensione-deformazione.
Definizione del diagramma
La sezione Generale permette la selezione del tipo di definizione del diagramma per la relazione tensione-deformazione.
L'Add-On Comportamento Materiale Non Lineare offre le opzioni "Inserimenti Parametrici" e "Relazione Tensione-Deformazione". Ulteriori informazioni sono fornite nel manuale di RFEM 6 nel capitolo Comportamento Materiale Non Lineare.
L'Add-On Dimensionamento del Calcestruzzo mette a disposizione ulteriori opzioni. Queste dipendono dalla normativa di progettazione selezionata nei dati di base.

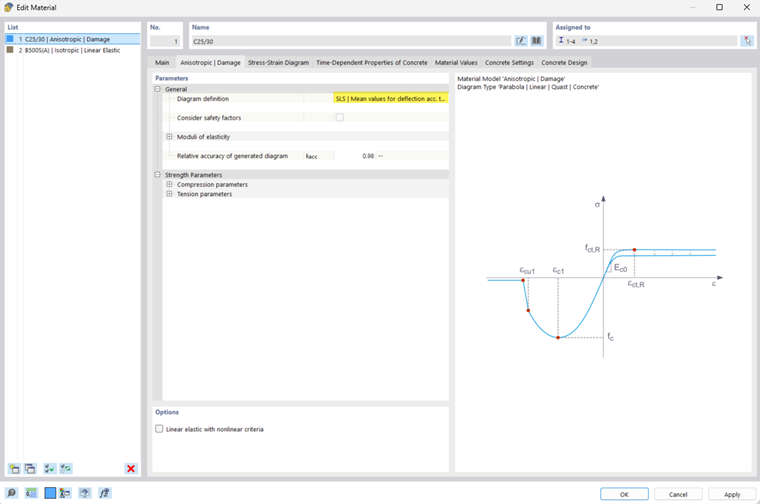

GSL | Valori per Incurvamento Se il materiale deve essere utilizzato nel contesto della determinazione dei deformazioni nello stato limite di servizio, si può applicare il materiale "GSL | Valori medi per Incurvamento". La finestra di dialogo di immissione per la sezione "Generale" risulta allora come illustrato nell'immagine seguente.
Poiché per il GSL si può calcolare con le caratteristiche del materiale caratteristico, l'opzione "Considera fattori di sicurezza" è inattiva e non modificabile.

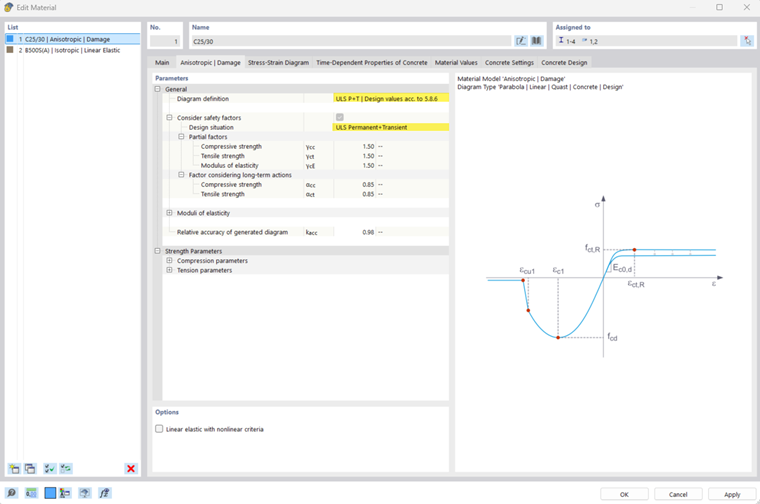

GST | Valori di Progetto Se il materiale deve essere utilizzato nel contesto della determinazione delle sollecitazioni per la progettazione nello stato limite ultimo, si può applicare il materiale "GST | Valori di Progetto". L'opzione "Considera fattori di sicurezza" è attiva di default e modificabile se necessario.
Per il GST, si distingue tra le situazioni di progettazione "Permanente e temporanea" (GST P+T) e "Eccezionale" (GST AGE). In base alla selezione, i corrispondenti coefficienti di sicurezza secondo la normativa di progettazione sono applicati.
La finestra di dialogo di immissione per la sezione "Generale" è illustrata nella serie di immagini sottostante.
Precisione relativa del diagramma generato
Con questa impostazione, si controlla il numero dei punti di definizione del diagramma della relazione tensione-deformazione. Può essere inserito un valore tra 0,0 e 1,0, dove 1,0 comporta il numero massimo di punti per la definizione del diagramma e quindi la massima precisione.
Parametri di Resistenza

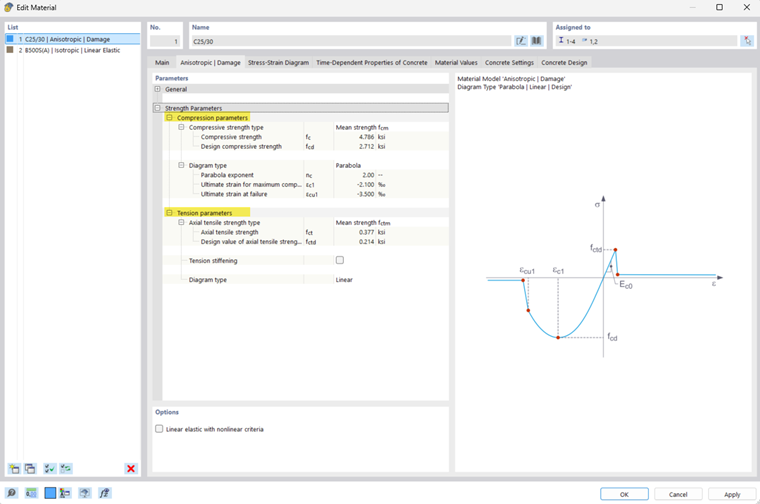

Nella sezione Parametri di Resistenza sono infine riuniti i parametri di resistenza per l'area di compressione e di trazione per la definizione del diagramma scelto. L'immagine seguente mostra questa sezione.
- Per l'area di compressione è possibile scegliere tra i tipi di diagramma "Parabola" e "Parabola-Rettangolo".
- Per l'area di trazione è disponibile l'opzione di utilizzare il Tension Stiffening.
Tension Stiffening
Sono offerte tre metodi per la modellazione della resistenza alla trazione del calcestruzzo per la considerazione del Tension Stiffening. L'influenza del calcestruzzo in trazione tra le fessure si basa sulle linee di tensione-deformazione del calcestruzzo definite. Si possono selezionare i seguenti approcci.
- Quast
- Quast modificato
- Hsu e Mo

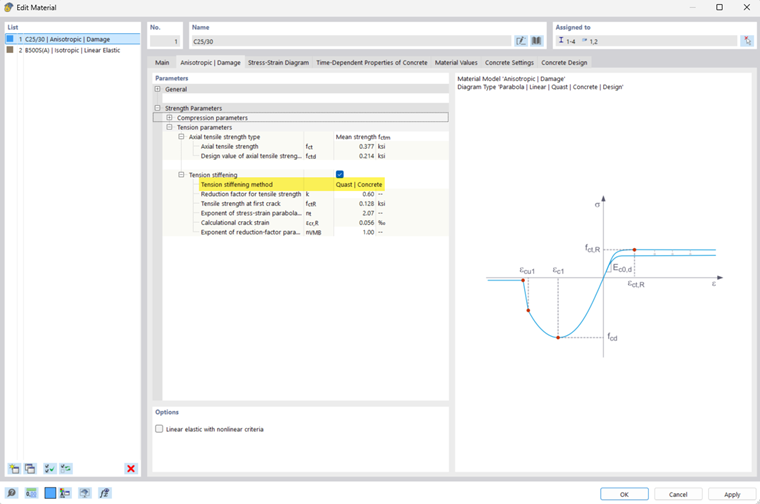

La serie di immagini seguente mostra la finestra di dialogo per la selezione del metodo di Tension Stiffening.
Ulteriori informazioni possono essere trovate nel capitolo sui fondamenti teorici Rafforzamento alla Trazione (Tension Stiffening).
Diagramma Tensione-Deformazione

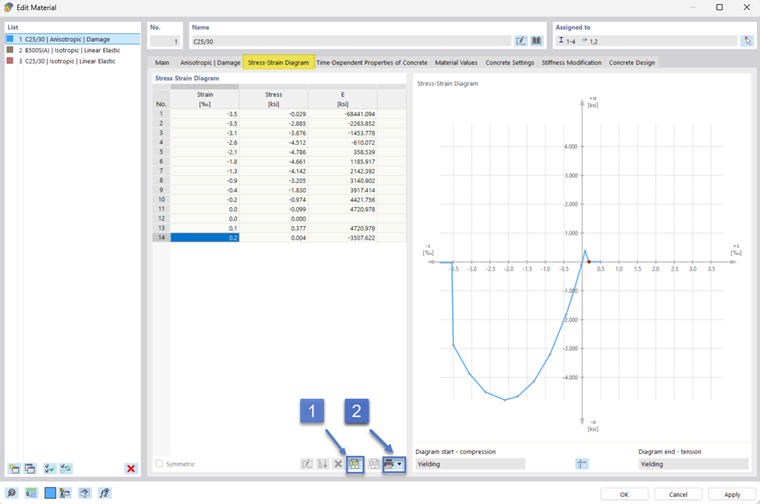

In questa sezione è visibile il diagramma tensione-deformazione risultante dai parametri di input precedentemente indicati e che entra nell'analisi degli elementi finiti per rappresentare il comportamento del calcestruzzo.
- Per i dati tabellari del diagramma tensione-deformazione è disponibile l'esportazione Excel. Vedi (1) nell'immagine sopra.
- Per la rappresentazione grafica del diagramma è possibile la stampa. Vedi (2) nell'immagine sopra.
- L'importazione dell'elenco tabellare delle caratteristiche del diagramma tensione-deformazione (vedi (3)) è disponibile per la definizione del diagramma "Diagramma Tensione-Deformazione" scelta nella scheda "Anisotropo | Danno". Per questo tipo di definizione, le voci della tabella sono modificabili.
