Especificações de dimensionamento

Anisotrópico | Danificação

Comportamento Não Linear de Concreto Armado

Se o add-on Comportamento de Material Não Linear estiver ativado nas configurações básicas, o modelo de material "Anisotrópico | Danos" pode ser definido para o material de concreto. Este é adequado para representar o comportamento não linear do concreto armado. Uma vez que o modelo de material é definido, as guias específicas "Anisotrópico | Danos" e "Diagrama Tensão-Deformação" são exibidas. Isto é destacado na figura a seguir.

Parâmetros

A guia "Anisotrópico | Danos" oferece a entrada de todos os parâmetros para definir o comportamento desejado do material. Ela está dividida em seções "Geral" e "Parâmetros de Resistência". No lado direito, o gráfico ilustra esquematicamente o curso definido do diagrama tensão-deformação.

Definição do Diagrama

A seção Geral permite a escolha do tipo de definição do diagrama para a relação tensão-deformação.

O add-on Comportamento de Material Não Linear oferece as opções "Entradas Paramétricas" e "Relação Tensão-Deformação". Mais informações podem ser encontradas no manual do RFEM 6 no capítulo Comportamento de Material Não Linear.

O add-on Dimensionamento de Concreto fornece opções adicionais que dependem da norma de dimensionamento escolhida nas configurações básicas.

Sugestão

A entrada específica da norma de dimensionamento só fica visível se o concreto for selecionado a partir da série de materiais da norma de dimensionamento.

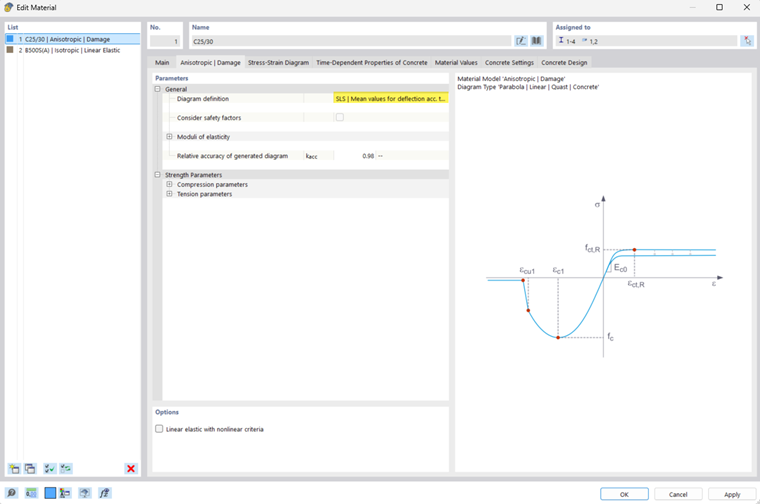

ELS | Valores para Flecha Se o material for usado para determinar as deformações no estado limite de serviço, pode ser aplicado o material "ELS | Valores Médios para Flecha". O diálogo de entrada para a seção "Geral" é então conforme mostrado na imagem abaixo.

Dado que no ELS podem ser calculados com valores característicos dos materiais, a opção "Considerar fatores de segurança" está inativa e não pode ser editada.

ELU | Valores de Dimensionamento Se o material for usado para determinar os esforços internos para o dimensionamento no estado limite último, pode ser aplicado o material "ELU | Valores de Dimensionamento". A opção "Considerar fatores de segurança" é ativada por padrão e pode ser editada conforme necessário.

Para o ELU, distingue-se entre as situações de dimensionamento "Permanente e Transitória" (ELU P+T) e "Excepcional" (ELU AGE). De acordo com a seleção, os coeficientes de segurança associados, conforme a norma de dimensionamento, são adotados.

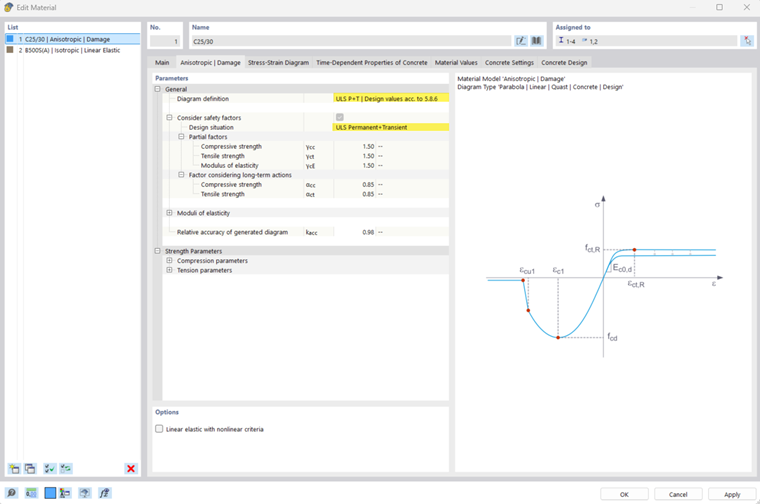

O diálogo de entrada para a seção "Geral" é conforme ilustrado na sequência de imagens abaixo.

Sugestão

Aplicação dos Conjuntos de Parâmetros do Material Dependendo da Situação de Dimensionamento: Dependendo da situação de dimensionamento, podem ser usadas diferentes configurações de material. Isso é oferecido pela opção "Materiais Diferentes" no diálogo de entrada das situações de dimensionamento. Mais informações podem ser encontradas no capítulo Situações de Dimensionamento.

Precisão Relativa do Diagrama Gerado

Esta configuração controla o número de pontos de definição do diagrama da relação tensão-deformação. Pode ser inserido um valor entre 0,0 e 1,0, onde 1,0 resulta no maior número de pontos para a definição do diagrama e, portanto, a maior precisão.

Parâmetros de Resistência

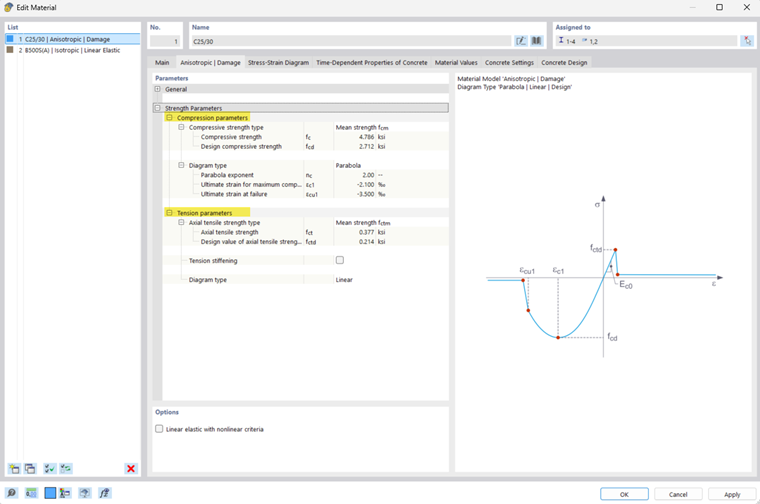

Na seção Parâmetros de Resistência, finalmente, os parâmetros de resistência para a definição de diagrama escolhida são compilados para a área de compressão e a área de tração. A imagem a seguir mostra esta seção.

  • Para a área de compressão, pode-se escolher entre os tipos de diagrama "Parábola" e "Parábola-Retângulo".
  • Para a área de tração, está disponível a opção de usar a enrijecimento por tração (Tension Stiffening).

Enrijecimento por Tração

Para considerar o enrijecimento por tração, são oferecidos três métodos para modelar a resistência à tração do concreto. A contribuição do concreto à tração entre as fissuras é baseada nas abordagens oferecidas em uma linha tensão-deformação definida do concreto na área de tração. Pode-se escolher entre as seguintes abordagens.

  • Quast
  • Quast modificado
  • Hsu e Mo

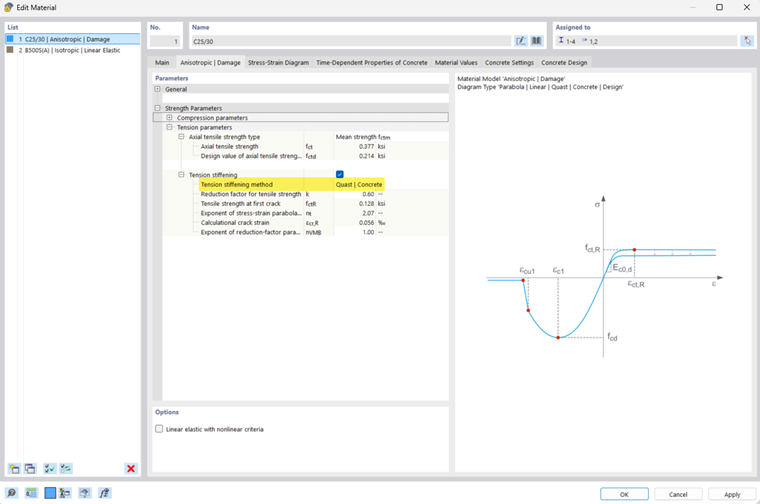

A série de imagens a seguir mostra o diálogo de entrada para a seleção do método de enrijecimento por tração.

Mais informações podem ser encontradas no capítulo das bases teóricas Enrijecimento por Tração (Tension Stiffening).

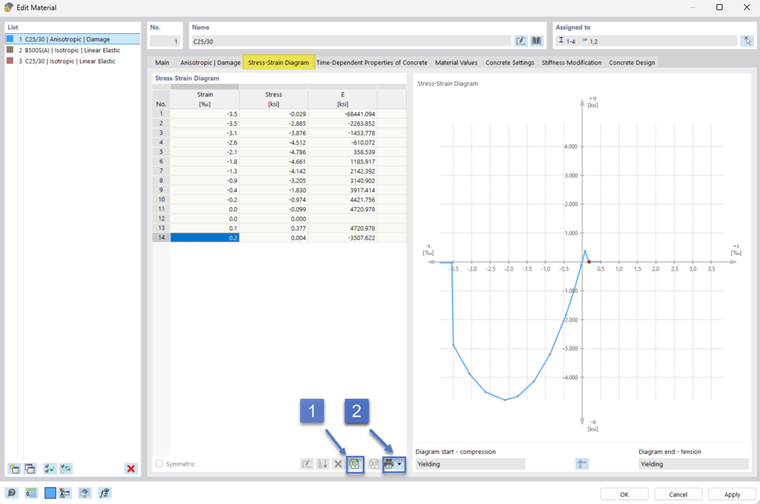

Diagrama Tensão-Deformação

Nesta seção, o diagrama tensão-deformação é visível, que resulta dos parâmetros de entrada mencionados anteriormente e é utilizado na análise de elementos finitos para modelar o comportamento do concreto.

  • Para os dados de tabela do diagrama tensão-deformação, está disponível a exportação para Excel. Veja (1) na imagem acima.
  • Para a representação gráfica do diagrama, é possível a impressão. Veja (2) na imagem acima.
  • A importação da listagem tabular dos valores do diagrama tensão-deformação (veja (3)) está disponível para a definição de diagrama "Diagrama Tensão-Deformação" escolhida na guia "Anisotrópico | Danos". Para esta definição, as entradas da tabela são editáveis.
Informação

Nos métodos de enrijecimento por tração segundo Quast, a tensão de tração do concreto depende da tensão máxima no aço. Portanto, ela é calculada internamente pelo programa em função do estado real de tensão no elemento FE. O diagrama tensão-deformação não pode, portanto, representar este intervalo antecipadamente.
