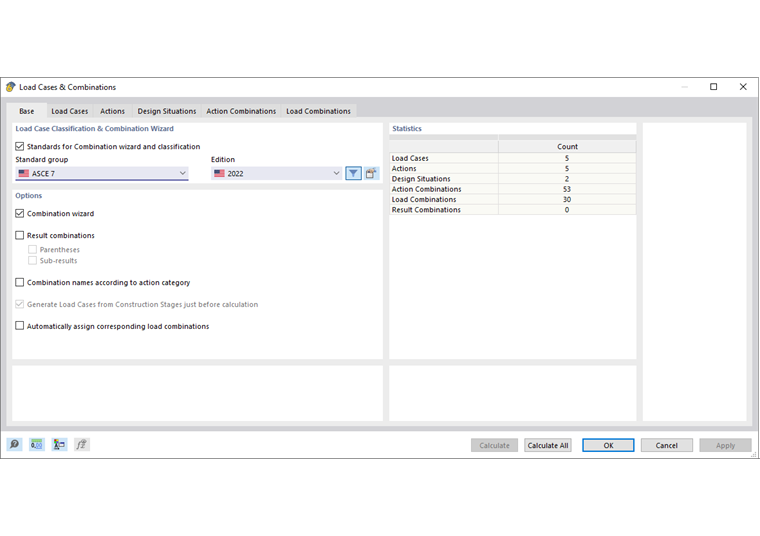

Il registro Base gestisce le impostazioni generali per la classificazione e la combinazione dei casi di carico. Qui è possibile impostare se i casi di carico devono essere combinati automaticamente e secondo quale norma.
Assistente per classificazione e combinazione dei casi di carico

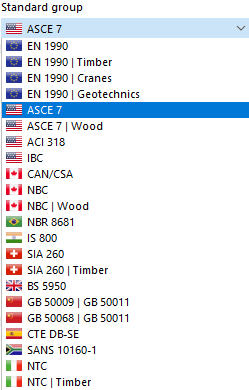

Il campo di controllo 'Norme per assistente di combinazione e classificazione' è attivato per impostazione predefinita. Consente di assegnare i casi di carico a cosiddette categorie d'azione. Su tale base, i casi di carico sono combinati secondo specifiche normative. La norma predefinita è quella impostata nei dati di base del modello (vedi immagine Seleziona appendice nazionale ). Se necessario, è possibile selezionare un'altra norma dalla lista 'Gruppo di norme'.
A seconda del regolamento, è possibile selezionare nella lista 'Appendice nazionale | Edizione' l'appendice o l'edizione della norma.
Opzioni
In questa sezione, è possibile impostare il modo in cui i casi di carico devono essere combinati.
Assistente di combinazione
L'assistente di combinazione è attivato per impostazione predefinita. Supporta il compito di classificare normativamente i casi di carico e sovrapporli in combinazioni di azione considerando le situazioni di progetto. Quando scorri i diversi registri di questa finestra di dialogo, le combinazioni di carico vengono generate automaticamente. Esse costituiscono la base per le verifiche negli Add-On di progettazione.
È possibile controllare i parametri dell'assistente di combinazione nella finestra di dialogo 'Modifica assistente di combinazione' (vedi capitolo Assistenti di combinazione).
Combinazioni di risultati
Per l'analisi statica, di solito vengono generate combinazioni di carico per catturare correttamente gli effetti non lineari. Le combinazioni di risultati invece sovrappongono i risultati di casi di carico o combinazioni, come può essere necessario per indagini dinamiche.
Se attivi il campo di controllo 'Combinazioni di risultati', è possibile definire combinazioni di risultati manualmente in un registro aggiuntivo di questa finestra di dialogo (vedi capitolo Combinazioni di risultati).
Se attivi il campo di controllo 'Parentesi', è possibile definire una combinazione di risultati in modo complesso tramite nidificazione di criteri (vedi immagine Combinazione di risultati con sotto-combinazioni ). I 'sub-risultati' consentono ulteriori specifiche di combinazione che possono essere utilizzate per la progettazione.
Nomi di combinazione secondo la categoria d'azione
Il campo di controllo gestisce se i nomi delle combinazioni di azione sono mostrati con le denominazioni delle azioni ("1.35 * E1 + 1.50 * E2 + 0.75 * E3") o con quelle delle categorie d'azione ("1.35G + 1.50QI A + 0.75Qs").
Assegnazione automatica delle combinazioni di carico corrispondenti
Se si utilizzano più situazioni di progetto (ad esempio per le verifiche negli stati limite di servizio e resistenza), le azioni nelle combinazioni sono considerate con differenti coefficienti parziali di sicurezza. Con il campo di controllo è possibile stabilire se nei dettagli di una combinazione di carico vengono visualizzate anche le combinazioni "correlate" degli stessi casi di carico, però sovrapposte con fattori diversi (vedi registro 'Assegnazione' nelle Combinazioni di carico). Se il campo di controllo non è selezionato, vengono mostrati solo i criteri della combinazione selezionata.
Statistica
Questa sezione offre una panoramica sui casi di carico esistenti e sulle combinazioni generate nei singoli registri.
