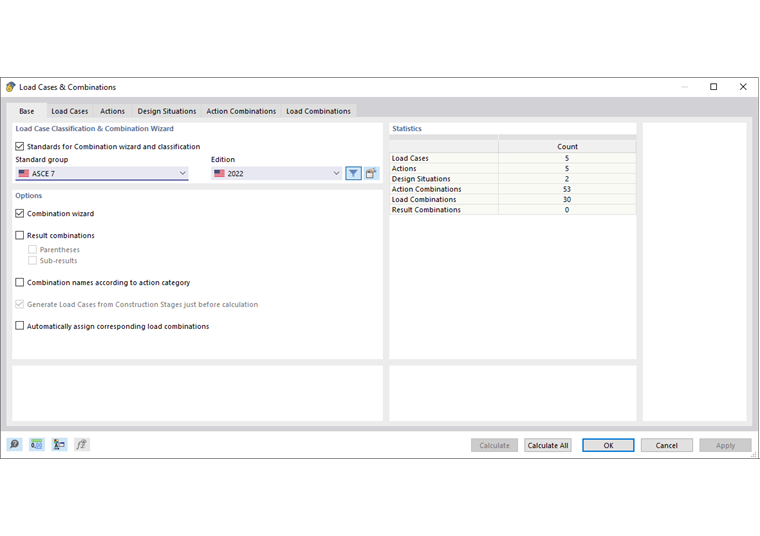

O registro Base gerencia as configurações gerais para a classificação e combinação dos casos de carga. Aqui você pode definir se os casos de carga serão combinados automaticamente e de acordo com qual norma.
Assistente de Classificação e Combinação de Casos de Carga

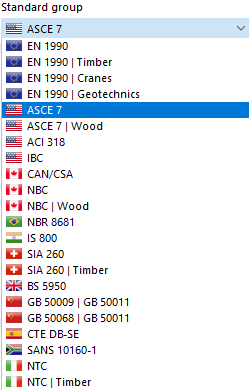

O campo de controle 'Normas para Assistente de Combinação e Classificação' está ativado por padrão. Isso permite que você atribua os casos de carga a categorias específicas de ação. Com base nisso, os casos de carga são combinados de acordo com normas específicas. A norma definida por padrão é a que você especificou nas informações básicas do modelo (ver imagem Selecionar Anexo Nacional ). Se necessário, você pode selecionar uma norma diferente na lista 'Grupo de Normas'.
Dependendo do regulamento, você pode selecionar o anexo ou a versão da norma na lista 'Anexo Nacional | Edição'.
Opções
Nesta seção, você pode definir como os casos de carga devem ser combinados.
Assistente de Combinação
O assistente de combinação está ativado por padrão. Ele auxilia na tarefa de classificar os casos de carga de acordo com a norma e combiná-los nas combinações de ação, considerando as situações de dimensionamento. Ao percorrer os registros deste diálogo, as combinações de carga são geradas automaticamente. Elas formam a base para as verificações nos módulos adicionais de dimensionamento.
Você pode verificar os parâmetros do assistente de combinação no diálogo 'Editar Assistente de Combinação' (ver capítulo Assistente de Combinação).
Combinações de Resultados
Para a análise estática, geralmente são geradas combinações de carga para capturar corretamente os efeitos não lineares. Combinações de resultados, por outro lado, combinam os resultados dos casos de carga ou combinações, como pode ser necessário para análises dinâmicas.
Se você ativar o campo de controle 'Combinações de Resultados', poderá definir combinações de resultados manualmente em um registro adicional deste diálogo (ver capítulo Combinações de Resultados).
Se você ativar o campo de controle 'Parênteses', pode definir uma combinação de resultados complexa através do aninhamento de critérios (ver imagem Combinação de Resultados com Subcombinações ). Os 'Resultados Parciais' permitem especificações de combinação adicionais que podem ser usadas no dimensionamento.
Nomes de Combinação de acordo com a Categoria de Ação
O campo de controle determina se os nomes das combinações de ação são exibidos com as designações das ações ("1,35 * E1 + 1,50 * E2 + 0,75 * E3") ou com as das categorias de ação ("1,35G + 1,50QI A + 0,75Qs").
Atribuir Automaticamente Combinações de Carga Correspondentes
Se você usar várias situações de dimensionamento (por exemplo, para verificações nos estados limites último e de serviço), as ações nas combinações são consideradas com coeficientes de segurança parciais diferentes. Com o campo de controle, você pode determinar se, nos detalhes de uma combinação de carga, também são exibidas as combinações "relacionadas" dos mesmos casos de carga, mas que são combinadas com outros fatores (ver registro 'Atribuição' nas Combinações de Carga). Se o campo de controle não estiver marcado, apenas os critérios da combinação selecionada são exibidos.
Estatísticas
Esta seção oferece uma visão geral dos casos de carga existentes e das combinações geradas em cada registro.
