Relacja przypadków obciążeń opisuje zasady, zgodnie z którymi określone przypadki obciążeń muszą być uwzględnione w kombinacjach obciążeń. W ten sposób można zdefiniować przypadki obciążeń, które zawsze występują razem lub wzajemnie się wykluczają.
Jednocześnie działające przypadki obciążeń

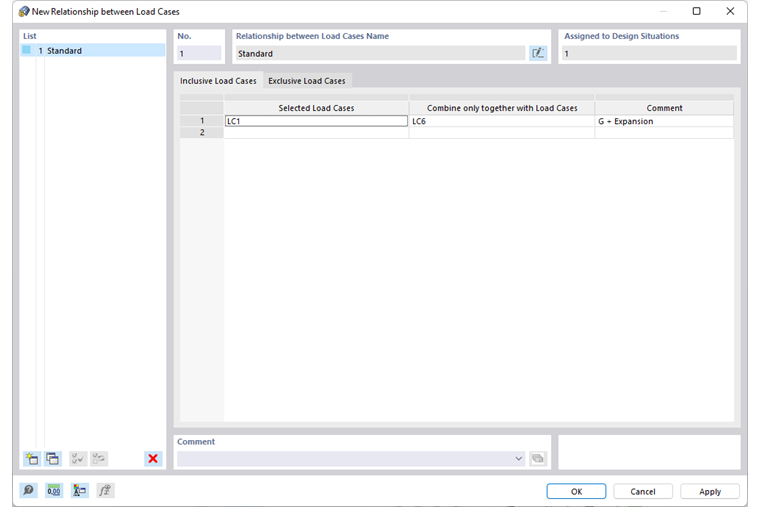

W kolumnie 'Wybrane przypadki obciążeń' należy wprowadzić numer przypadku obciążenia, który zawsze oddziałuje z jednym lub kilkoma przypadkami obciążeń. Po kliknięciu pola tekstowego pojawia się przycisk
. Służy do wyboru przypadku obciążenia w osobnym oknie dialogowym.
.png)

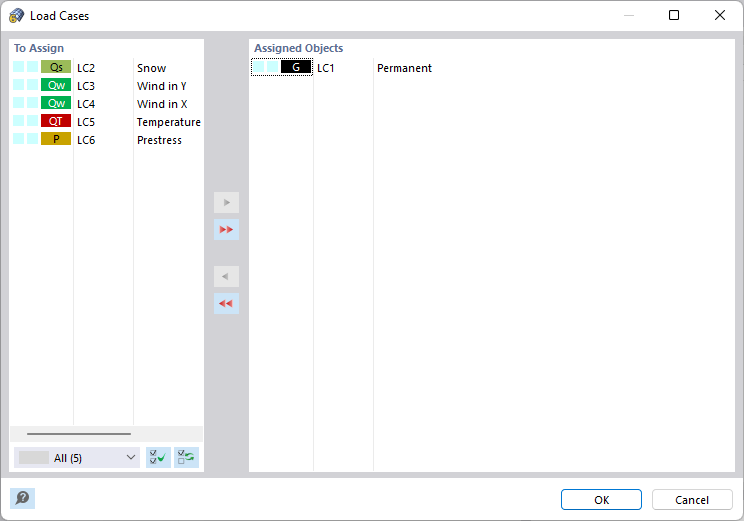

Wybierz przypadek obciążenia, a następnie kliknij przycisk
. Alternatywnie można przenieść przypadek obciążenia na listę 'Przypisane obiekty'.
W kolumnie 'Połącz tylko z przypadkami obciążeń' należy wprowadzić numery przypadków obciążeń, które powinny być uwzględnione w kombinacjach oddziaływań wraz z wybranym przypadkiem obciążenia.
W wierszach tabeli można opisać kilka zależności.
Wykluczające się przypadki obciążeń

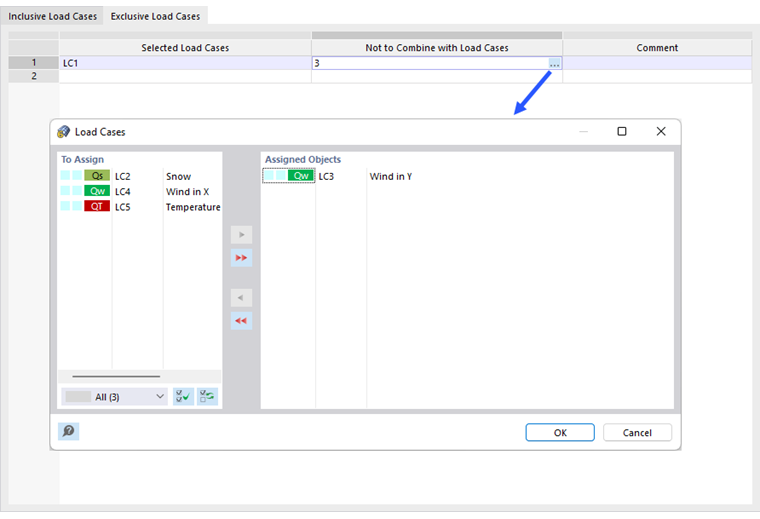

Aby zmniejszyć liczbę tworzonych kombinacji obciążeń, można następnie klasyfikować przypadki obciążeń jako wzajemnie wykluczające się. W kolumnach 'Wybrane przypadki obciążeń' i 'Niewystępujące razem z przypadkami obciążeń' należy zdefiniować przypadki obciążeń, które nigdy nie występują razem, jak opisano powyżej.

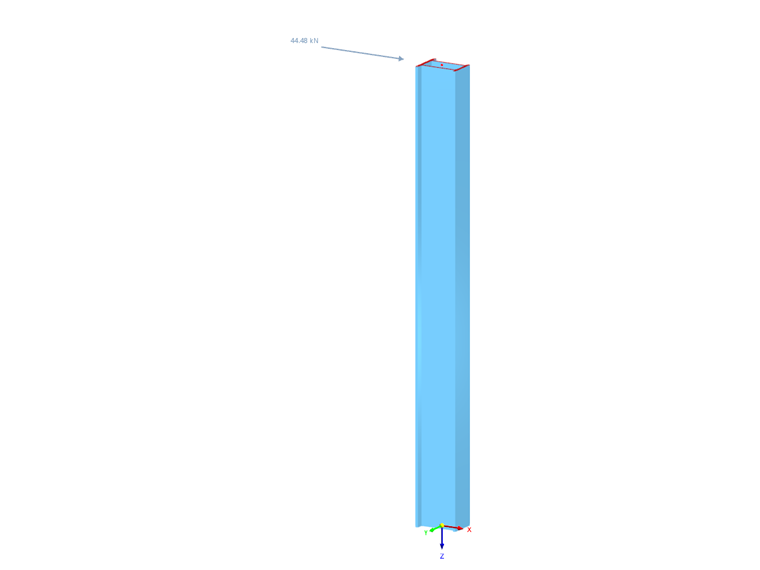

Poniższy model przedstawia słup z pełnym i zredukowanym obciążeniem wiatrem. Za pomocą zależności zdefiniowanych między przypadkami obciążenia wiatrem a obciążeniem stałym można tworzyć odpowiednie kombinacje obciążeń w dwóch sytuacjach obliczeniowych.
