Uma relação de caso de carga descreve regras segundo as quais determinados casos de carga têm de ser considerados nas combinações de carga. Desta forma, é possível definir os casos de carga que ocorrem sempre em conjunto ou que se excluem mutuamente.
Casos de carga inclusivos
Na coluna 'Casos de carga selecionados', introduz o número do caso de carga que actua sempre em conjunto com um ou mais casos de carga. Quando clica na caixa de texto, aparece o botão
. Utilize-o para seleccionar o caso de carga numa caixa de diálogo separada.
.png)

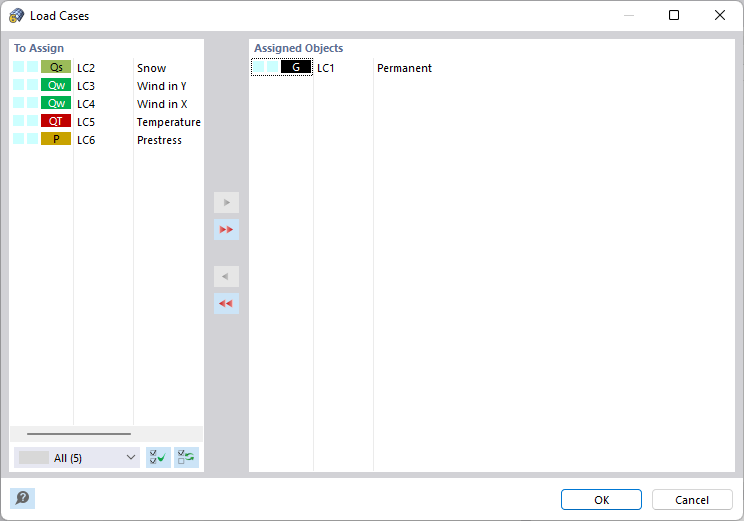

Selecione o caso de carga e, em seguida, clique no botão
. Em alternativa, pode levar o caso de carga para a lista 'Objetos atribuídos'.
Na coluna 'Combinar apenas com casos de carga', introduz os números dos casos de carga que só devem ser considerados como ocorrendo em conjunto com o caso de carga selecionado nas combinações de ações.
Pode descrever várias dependências nas linhas da tabela.

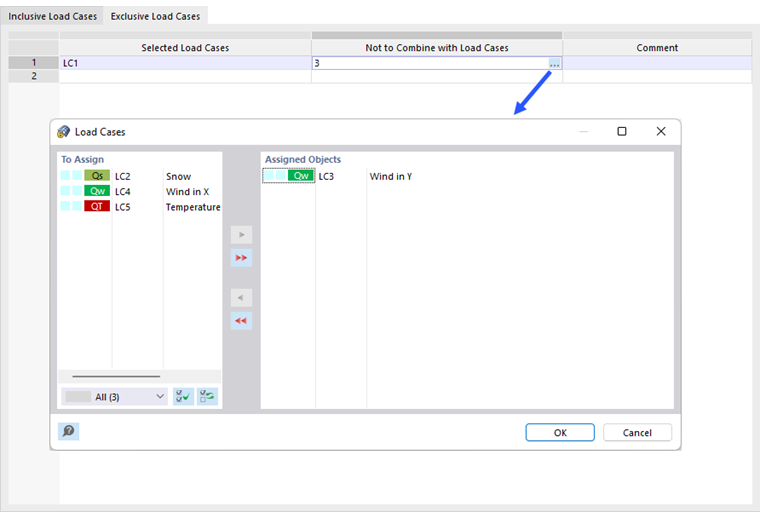

Casos de carga exclusivos
Para reduzir o número de combinações de carga criadas, pode posteriormente classificar os casos de carga como mutuamente exclusivos. Defina os casos de carga que nunca ocorrem juntos nas colunas 'Casos de carga selecionados' e 'Não combinar com casos de carga' como descrito acima.

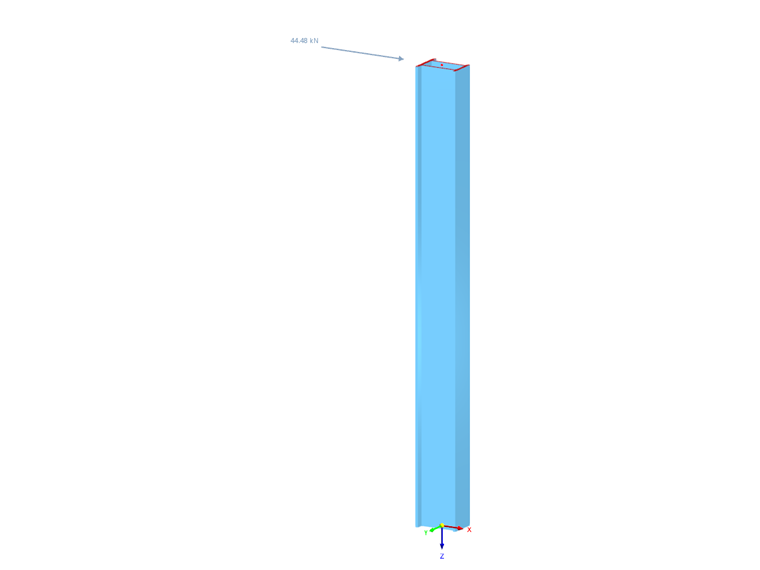

O modelo a seguir mostra um pilar com carregamento de vento completo e reduzido. Através de relações definidas entre os casos de carga de vento e a carga permanente, é possível criar as correspondentes combinações de carga em duas situações de dimensionamento.
