Conexión de barras

Configuraciones generales

Por defecto, las barras se conectan automáticamente tan pronto como se cruzan durante la inserción. Esta configuración se encuentra en el diálogo 'Opciones del programa y configuraciones', al que se puede acceder en el menú Opciones o con el botón . La conexión se realiza mediante nodos internos del tipo Sobre barra . De esta manera, las barras se conservan.

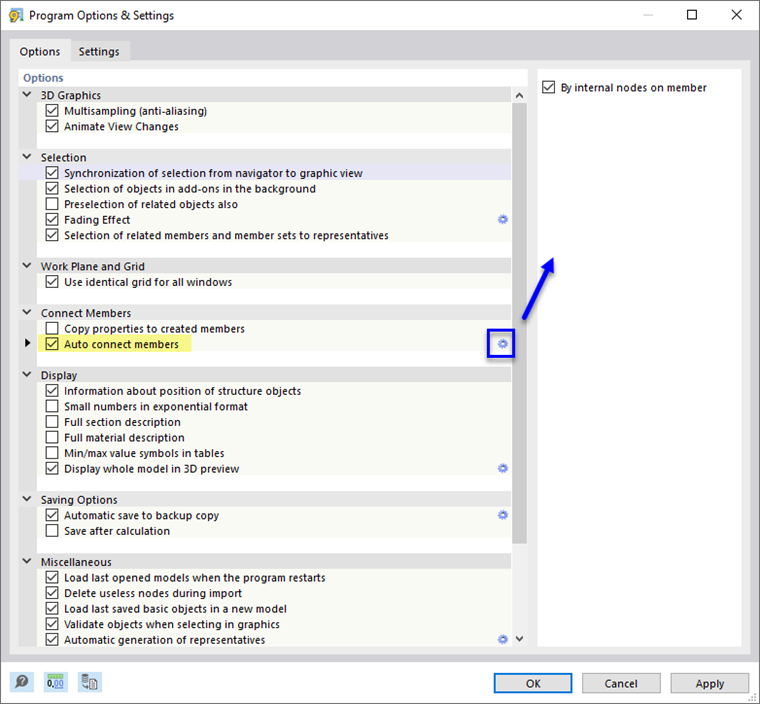

Cuadro de diálogo 'Opciones y configuración del programa'

También puede controlar si se debe hacer una división y conexión en el nodo común al insertar barras en el menú de Vista (1) o en el menú de contexto general (2).

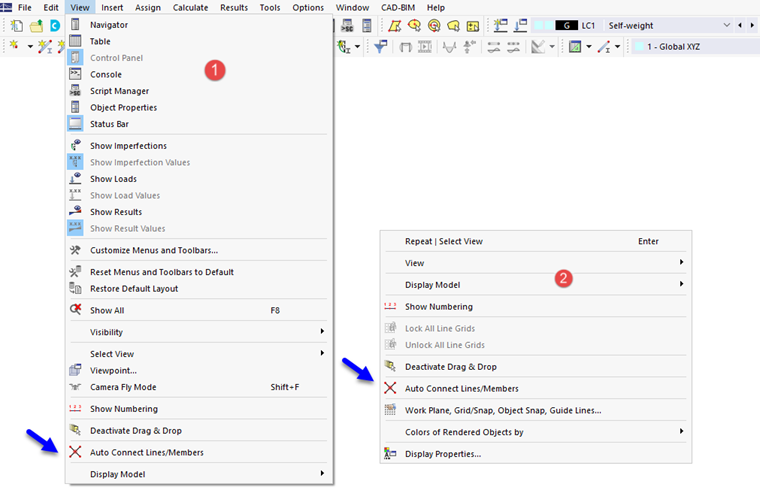

Función 'Conectar miembros automáticamente' en el menú (1) y el menú contextual general (2)

Función 'Conectar'

Para conectar barras cruzadas posteriormente, utilice la función Conectar en el menú Extras o el botón en la barra de herramientas.

Puede conectar las barras sin seleccionarlas previamente. Simplemente dibuje una ventana sobre el área donde desea conectar las barras. Los objetos no necesitan estar completamente abarcados.

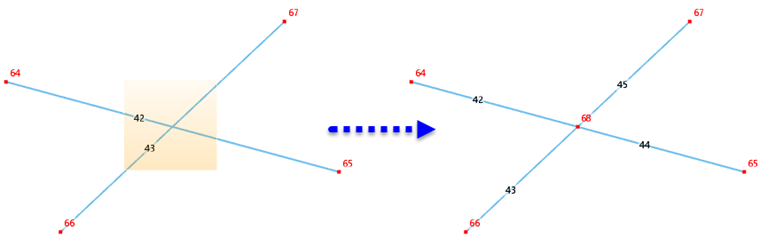

Para conectar miembros manualmente: Original (izquierda) y copia con resultado (derecha)
