Paramètres de base

dans l'onglet Base de la boîte de dialogue 'Configurations de service', les paramètres pour les barres et les surfaces sont gérés ensemble.

Modifier la configuration pour l’ELS - Général

Les 'paramètres de calcul' sont divisés en plusieurs catégories.

Vérification des contraintes

Dans cette catégorie, vous pouvez spécifier quel type de vérification des contraintes doit être effectué. La vérification de 'la limite des contraintes d'acier σ_s' est activée par défaut.

Vérification de la largeur des fissures

Cette catégorie gère les paramètres pour la vérification de la largeur des fissures. Les 'valeurs limites des largeurs de fissure admissibles selon la norme' sont définies par défaut. Elles sont déterminées 'automatiquement' en fonction du type de classe d'exposition attribuée à l'élément. Alternativement, vous pouvez définir directement la valeur w_k,max dans la liste.

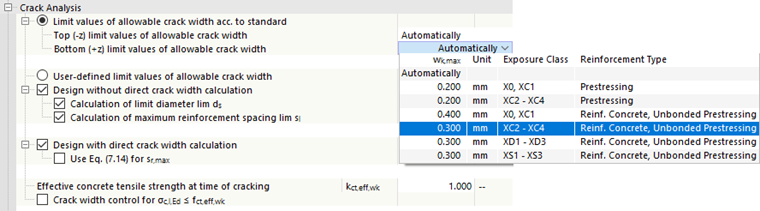

Définition de la valeur limite de la largeur de fissure admissible

Des 'valeurs limites personnalisées pour la largeur de fissure admissible' sont également possibles. Activez le champ de sélection et saisissez ensuite les valeurs limites pour les faces supérieures et inférieures des surfaces et des barres.

Spécification de la valeur limite définie par l’utilisateur pour la largeur de fissure

Les fissures dont les largeurs sont en dehors de la plage de 0.20 mm à 0.40 mm ne peuvent être définies que si la 'vérification par calcul direct de la largeur de fissure' est activée. Pour le calcul indirect de la largeur de fissure par le diamètre maximal ou l'espacement maximal, la vérification n'est possible que pour les fissures de 0.20 mm à 0.40 mm. Ainsi, pour prouver une limite de largeur de fissure < 0.20 mm, désactivez d'abord la case 'Vérification sans calcul direct de la largeur de fissure'.

Avec la case 'Vérification sans calcul direct de la largeur de fissure', vous pouvez déterminer si la vérification selon EN 1992-1-1, 7.3.3 doit être effectuée par un calcul du diamètre maximal lim d_s et/ou de l'espacement maximal du renforcement lim s_l.

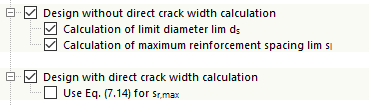

Options de vérification avec et sans analyse directe de l’ouverture des fissures

Une 'vérification par calcul direct de la largeur de fissure' est également possible selon EN 1992-1-1, 7.3.4.

L'option 'Résistance à la traction efficace du béton au moment de la fissuration' permet de définir un facteur k_ct,eff,wk pour multiplier la résistance à la traction du béton f_ctm dans le calcul de la largeur de fissure.

Spécification de la résistance efficace en traction du béton pour le calcul de l'ouverture des fissures

En outre, vous pouvez activer la vérification de la largeur de fissure également pour les éléments finis et les points de barre où la contrainte du béton σ_c,I,Ed ≤ f_ct,eff,wk.

A_s,min en cas de contrainte

En général, une charge due à une contrainte - par exemple à la suite du retrait de chaleur d'hydratation - n'est pas directement modélisée comme une charge dans le modèle. Néanmoins, le module complémentaire peut effectuer une vérification pour de telles situations et calculer une 'surface minimale de renforcement A_s,min' requise en raison de la contrainte.

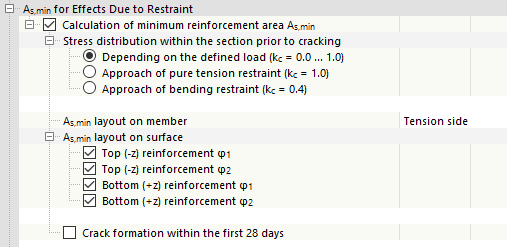

Calcul de l’aire minimale d’armature pour les effets dus au maintien

Dans la catégorie 'Distribution des contraintes dans la zone de traction avant la première fissuration', trois options sont disponibles.

• 'En fonction de la charge définie' : Pour le calcul du renforcement minimal A_s,min, le programme nécessite entre autres la distribution des contraintes dans la section avant la première fissuration. Cette option analyse la distribution des contraintes à partir des combinaisons de charges disponibles pour les situations de service et détermine ensuite la valeur du coefficient k_c de manière élémentaire ou par position x. Ainsi, le coefficient k_c peut varier entre 0.0 et 1.0.
• 'Assumption d'une contrainte centrée' : En cas de contrainte de traction pure, le coefficient k_c = 1.0 est appliqué à l'ensemble de l'élément.
• 'Assumption d'une contrainte de flexion' : En cas de flexion ou de flexion avec force normale, le coefficient k_c = 0.4 est appliqué à l'ensemble de l'élément.

Les options d' 'Disposition de A_s,min sur la barre' dépendent de la manière dont la détermination de la contrainte au sein de la zone de traction avant la première fissuration est effectuée telle que décrite ci-dessus. Avec le paramètre par défaut 'En fonction de la charge définie', seule l'option 'Côté traction' est disponible, car le programme déterminera le côté en traction à partir de la charge et appliquera le renforcement longitudinal minimal uniquement là. Avec l'option 'Assumption d'une contrainte centrée', le renforcement minimal est uniformément réparti sur le 'Renforcement supérieur (-z) / inférieur (+z)' des deux côtés de la barre. Si l'option 'Assumption d'une contrainte de flexion' est spécifiée, plusieurs options sont disponibles pour déterminer la disposition du renforcement minimal dans la section transversale.

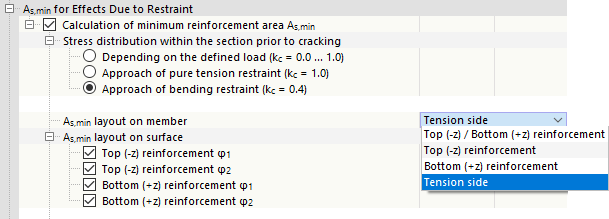

Disposition des armatures minimales sur la barre en cas de maintien en flexion

Pour la 'Disposition de A_s,min sur la surface', vous pouvez individuellement spécifier sur quel côté de la surface le renforcement minimal pour la contrainte doit être envisagé. Par défaut, toutes les quatre directions de renforcement sont activées (voir image ci-dessus). Vous pouvez également spécifier le renforcement minimal en contrainte pour une position ou direction spécifique seulement.

Si vous cochez la case 'Fissuration au cours des 28 premiers jours', vous pouvez ajuster la résistance à la traction du béton au moment de la première fissuration avec le facteur f_{ct,eff,As,min}.

Pour plus d'informations techniques sur ce sujet, veuillez consulter l'article technique Hypothèses pour la résistance à la traction efficace en relation avec la détermination du renforcement minimum selon DIN EN 1992-1-1 7.3.2.

Avec le dimensionnement selon DIN EN 1992-1-1, l'option '0.85*A_s,min pour un béton à durcissement lent' est disponible. Elle permet de réduire de 15 % la surface minimale de renforcement calculée.

Pour DIN EN 1992-1-1, vous pouvez également indiquer le 'type de fixation'. Les options de la liste vous permettent de déterminer si une contrainte interne ou externe s'applique.

Maintien interne et externe

Ce paramètre contrôle le facteur 'k', qui influence la détermination du renforcement minimal, et donc la quantité de renforcement requise.

Vérification du fléchissement

Le module complémentaire applique un "concept de vérification" durant le dimensionnement : lorsque la case 'Limitation du fléchissement' est cochée, le programme vérifie les éléments par rapport aux valeurs limites admissibles et fournit un critère de vérification approprié. Les conditions de support des éléments jouent un rôle crucial dans ce processus.

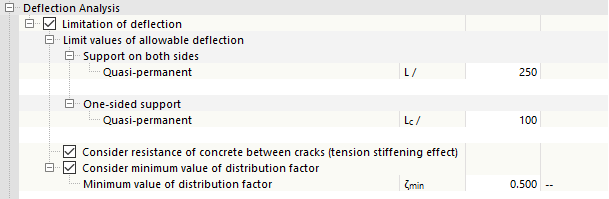

Limite de la flèche

Dans la catégorie 'Valeurs limites du fléchissement admissible', la valeur limite pour le dimensionnement avec la situation de conception quasi-permanente est pré-réglée à L/250 pour un 'Support bilatéral' et à L_c/100 pour un 'Support unilatéral'.

Cocher la case 'Tenir compte de la résistance du béton entre les fissures (Tension Stiffening)' incorporera l'effet de renforcement du béton en traction entre les fissures lors de la vérification du fléchissement. Cet effet est également appelé "Tension Stiffening" : dans les éléments en béton armé fissurés, les forces de traction dans la fissure sont prises en charge uniquement par le renfort, mais entre deux fissures, les contraintes de traction sont transférées dans le béton par une adhérence différée. Ainsi, le béton contribue à la reprise des forces de traction internes, ce qui augmente la rigidité de l'élément.

Dans le calcul analytique du fléchissement, la dégradation de la section transversale de béton dans l'état fissuré est prise en compte par le coefficient de répartition ζ. Ce coefficient est automatiquement déterminé à partir de la situation de charge de manière élémentaire ou par position x. Si vous cochez la case 'Tenir compte de la valeur minimale du facteur de répartition', vous pouvez spécifier une valeur minimale pour ζ, par exemple pour envisager une "dégradation minimale" dans les points de passage par zéro du moment que la charge définie ne causerait pas.

Détermination du renforcement longitudinal

Cette catégorie est disponible pour le dimensionnement selon DIN EN 1992-1-1.

Détermination de l’armature longitudinale pour la vérification à l’ELS

La case 'Calcul du renforcement longitudinal requis pour la situation de conception de service et les vérifications sélectionnées' détermine si le renforcement longitudinal doit également être conçu pour satisfaire les vérifications de service : lorsqu'elle est cochée, le programme calcule le renforcement pour la vérification de l'état limite de service par une augmentation itérative du renforcement. La valeur de départ est le renforcement de poussée requis pour supporter la charge de service définie. Le dimensionnement du renforcement se termine sans résultat si l'espacement des barres s_l du renforcement longitudinal possible atteint le diamètre des barres d_sl, ce qui entraîne une absence de calculabilité. Le renforcement est calculé pour les vérifications suivantes :

• Vérification des contraintes
• Vérification de la largeur des fissures
• A_s,min en contrainte

Le renforcement pour les vérifications de l'état limite de service est calculé avec la contrainte maximale de l'acier dans le béton parmi tous les types de vérification sélectionnés (σ_s, w_k, lim d_s, max. s_L). Cette approche a un effet positif sur le temps de calcul. Pour toutes les vérifications non prédominantes, le renforcement requis est donné dans les détails de calcul comme une relation simplifiée entre la contrainte d'acier de conception critique et la contrainte d'acier admissible pour la vérification. Si vous avez besoin de valeurs de renforcement précises pour chaque type de vérification dans l'état limite de service, désactivez la case 'Renforcement requis basé sur le minimum σ_GZG'.

Détection des états de fissuration

Dans cette catégorie, vous pouvez déterminer si l'analyse des états de fissuration doit être effectuée avec les combinaisons de charges individuelles ou l'enveloppe de ces combinaisons.

Détection de l’état fissuré

Le calcul avec l'enveloppe réduit souvent le temps de calcul, mais peut conduire à des résultats moins économiques.
