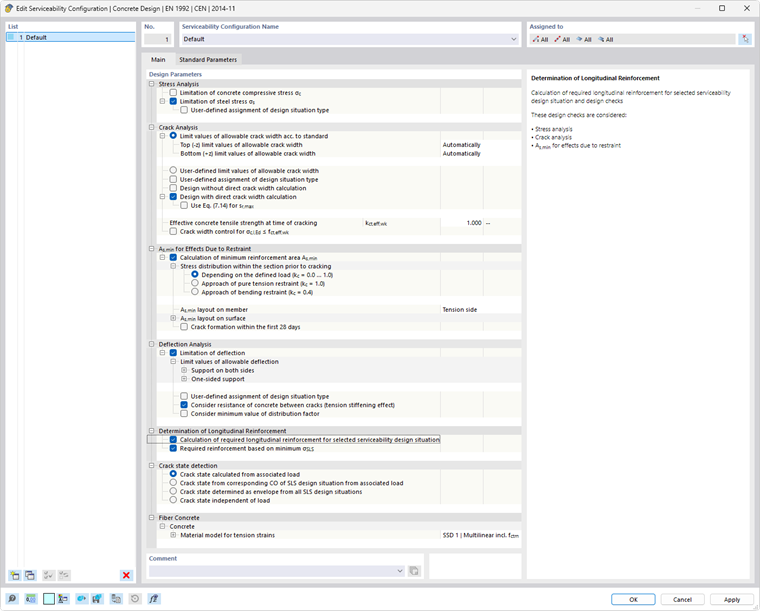

en la pestaña Base del diálogo 'Configuraciones de Estabilidad de Uso', se gestionan conjuntamente las configuraciones para barras y superficies.
Los 'Parámetros de Dimensionamiento' están divididos en varias categorías.
Verificación de Tensiones
En esta categoría puede especificar qué verificación de tensiones se debe llevar a cabo. Por defecto, está activada la verificación de la 'Limitación de la tensión del acero σs'.
Verificación de Ancho de Fisura
Esta categoría gestiona la configuración para la verificación de ancho de fisura. Los 'Límites de ancho de fisura permitidos según la normativa' están predeterminados. Se calculan 'Automáticamente' a partir del tipo de Clase de Exposición asignado al componente. Alternativamente, puede establecer directamente el valor wk,max en la lista.
También es posible definir 'Límites personalizados de ancho de fisura permitido'. Active la casilla de verificación y luego introduzca los límites para los lados superiores e inferiores de las superficies y las barras.
Solo pueden establecerse rangos de ancho de fisura fuera de 0.20 mm a 0.40 mm cuando está activa únicamente la 'Verificación con cálculo directo de ancho de fisura'. La verificación indirecta del ancho de fisura por diámetro o espaciado límite es posible solo para anchos de fisura de 0.20 mm a 0.40 mm. Si desea verificar un límite de ancho de fisura inferior a 0.20 mm, debe desactivar previamente la casilla 'Verificación sin cálculo directo de ancho de fisura'.

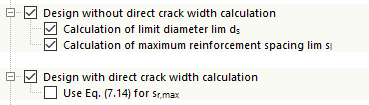

Con la casilla 'Verificación sin cálculo directo de ancho de fisura', puede determinar si la verificación según EN 1992-1-1, 7.3.3 se realiza mediante un cálculo del diámetro límite lim ds y/o del espacio máximo de armadura lim sl.
Es posible realizar una 'Verificación con cálculo directo de ancho de fisura' conforme a EN 1992-1-1, 7.3.4.
La opción 'Resistencia efectiva a tracción del concreto en el momento de fisuración' le permite establecer un factor kct,eff,wk con el cual se multiplica la resistencia a tracción del concreto fctm para el cálculo del ancho de fisura.
Adicionalmente, puede activar la verificación de ancho de fisura también para elementos finitos y puntos de barra donde la tensión del concreto σc,I,Ed ≤ fct,eff,wk es.
As,min en carga impuesta

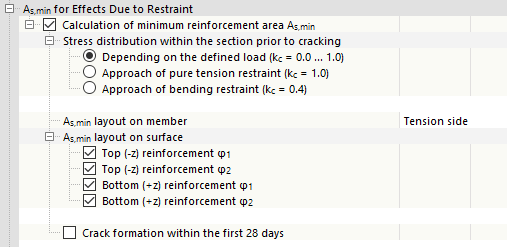

Por lo general, una carga por imposición, como puede ser por la disipación del calor de hidratación, no se representa directamente como carga en el modelo. Sin embargo, el módulo puede realizar una verificación para tales situaciones y calcular un 'Cálculo de la superficie mínima de refuerzo As,min' requerido debido a la carga impuesta'.
En la categoría 'Distribución de tensiones en la zona de tracción antes de la fisuración' hay tres opciones disponibles.
- 'Dependiendo de la carga definida': Para el cálculo del refuerzo mínimo As,min, el programa necesita, entre otros, la distribución de tensiones dentro de la sección antes de la fisuración. Con esta opción, el programa analiza la distribución de tensiones a partir de las combinaciones de carga existentes para las situaciones de dimensionamiento de servicio y luego determina el coeficiente kc elemento por elemento o punto por punto. Por lo tanto, el coeficiente kc puede variar entre 0.0 y 1.0.
- 'Aproximación de carga axial centrada': Si hay una carga pura de tracción, se establece el coeficiente kc = 1.0 para todo el componente.
- 'Aproximación de carga flexional': Para flexión o flexión con carga axial, se establece el coeficiente kc = 0.4 para todo el componente.

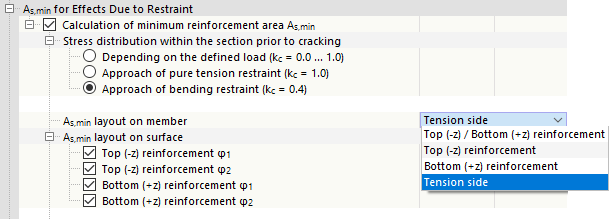

Las opciones para la 'Colocación de As,min en la barra' dependen de cómo se lleva a cabo el cálculo de tensiones en la zona de tracción antes de la fisuración. Con el ajuste estándar 'Dependiendo de la carga definida', solo está disponible la opción 'Lado de tracción', ya que el programa determina el lado de tracción a partir de la carga y solo sitúa el refuerzo longitudinal mínimo allí. Con la opción 'Aproximación de carga axial centrada', el refuerzo mínimo se distribuye uniformemente en refuerzos 'Superior (-z) / Inferior (+z)' en ambos lados de la barra. Si la opción 'Aproximación de carga flexional' está establecida, hay varias opciones disponibles para colocar el refuerzo mínimo en la sección.
Para la 'Colocación de As,min en la superficie', puede establecer individualmente en qué lado de la superficie se debe disponer el refuerzo mínimo debido a carga impuesta. Por defecto, están activadas todas las cuatro direcciones de refuerzo (ver imagen arriba). Pero también puede establecer el refuerzo mínimo debido a carga impuesta solo para una posición o dirección específica.
Si marca la casilla 'Fisuración dentro de los primeros 28 días', puede ajustar la resistencia a tracción del concreto en el momento de la fisuración con el factor fct,eff,As,min.
Para más antecedentes teóricos sobre este tema, consulte el artículo técnico Supuestos para la resistencia a tracción efectiva relacionada con el cálculo del refuerzo mínimo según DIN EN 1992-1-1 7.3.2.
En el dimensionamiento según DIN EN 1992-1-1, está disponible la opción '0.85*As,min para concreto de endurecimiento lento'. Esto permite reducir en un 15 % la superficie mínima de refuerzo calculada.
Para DIN EN 1992-1-1, también se pueden proporcionar detalles sobre el 'Tipo de Fijación'. Con las opciones de la lista, puede especificar si hay una carga interior o exterior por imposición.
Esta configuración controla el factor 'k', que influye en el cálculo del refuerzo mínimo, y por lo tanto la cantidad de refuerzo requerido.
Verificación de Deflexión

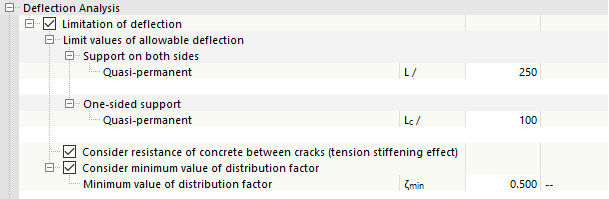

El módulo sigue un "concepto de verificación" en el dimensionamiento: Si está marcada la casilla 'Limitación de la deflexión', el programa verifica los componentes para los límites permitidos y proporciona un criterio de verificación correspondiente. Las condiciones de apoyo de los componentes desempeñan un papel crucial aquí.
En la categoría 'Límites de deflexión permitidos', el límite para el dimensionamiento con la situación de dimensionamiento cuasipermanente es L/250 para un 'Apoyo en ambos lados' y Lc/100 para un 'Apoyo en un lado'.
Si marca la casilla 'Considerar la capacidad de tracción del concreto entre fisuras (Tension Stiffening)', se considerará en la verificación de deflexión el efecto de refuerzo del concreto en tensión entre las fisuras. Este efecto se conoce como "Tension Stiffening": En los elementos de concreto armado fisurados, las fuerzas de tracción en las fisuras son absorbidas solo por el refuerzo, pero entre dos fisuras se introducen tensiones de tracción en el concreto a través del anclaje (deslizamiento) del refuerzo. Por lo tanto, el concreto participa en la absorción de fuerzas de tracción internas, lo que conduce a un aumento de la rigidez del componente.
En el análisis analítico de deformaciones, el desgaste de la sección de concreto en estado fisurado se considera a través del coeficiente de distribución ζ. Este coeficiente se determina automáticamente a partir de la situación de carga elemento o punto por punto. Si marca la casilla 'Considerar el valor mínimo del factor de distribución', puede establecer un valor mínimo para ζ, por ejemplo, para aplicar un "desgaste mínimo" en puntos de nulos de momento que no resulta de la carga definida.
Cálculo del refuerzo longitudinal
Esta categoría está disponible en el dimensionamiento según DIN EN 1992-1-1.
La casilla 'Cálculo del refuerzo longitudinal requerido para la situación de dimensionamiento de servicio y verificaciones seleccionadas' controla si el refuerzo longitudinal también debe dimensionarse para cumplir con las verificaciones del estado límite de servicio (ELS): Si esta casilla está marcada, el programa determina el refuerzo para la verificación del estado de servicio mediante un aumento iterativo del refuerzo. Como valor inicial, se utiliza el refuerzo portante necesario para soportar la carga de servicio definida. El diseño del refuerzo termina sin resultado si el espaciado del refuerzo longitudinal sl alcanza el diámetro de la barra dsl, lo que lleva a una imposibilidad de dimensionar. El refuerzo se calcula para las siguientes verificaciones:
- Verificación de Tensiones
- Verificación de Ancho de Fisura
- Verificación de As,min en carga impuesta
El refuerzo para las verificaciones del ELS se calcula utilizando la tensión del acero de refuerzo más crítica entre todas las verificaciones seleccionadas (σs, wk, lim ds, max. sL). Este enfoque mejora el tiempo de cálculo. Para todas las verificaciones no críticas, el refuerzo necesario se indica en los detalles de dimensionamiento como una relación simplificada de la tensión de refuerzo crítica sobre la tensión de acero permitida para la verificación. Si necesita los valores exactos de refuerzo para cada tipo de verificación en el ELS, desactive la casilla 'Refuerzo necesario basado en σELS mínima'.
Detección de Estados Fisurados
En esta categoría, puede especificar si el análisis de los estados fisurados debe realizarse con las combinaciones de carga individuales o con la envolvente de estas combinaciones.
El cálculo con la envolvente a menudo reduce el tiempo de cálculo, pero puede llevar a resultados menos económicos.
