Configurations pour la résistance au feu

Utilisez la Configuration pour la résistance au feu pour gérer les paramètres détaillés pour la vérification de la résistance au feu d’un objet.

Les méthodes de calcul simplifiées suivantes selon la DIN EN 1992-1-2 sont actuellement disponibles :

• Poteaux selon le chapitre 5.3.2 : méthode A avec la méthode du tableau selon le tableau 5.2a, ainsi que la vérification avec l'équation d'exposition au feu 5.7.
• Poutres selon le chapitre 5.6 : Méthode du tableau pour les poutres statiquement déterminées et indéterminées selon les tableaux 5.5 et 5.6
• Voiles selon le Chapitre 5.4 : Méthode du tableau pour les voiles structuraux en béton selon le tableau 5.4
• Plaques selon le chapitre 5.7 : Méthode basée sur le tableau selon les Tableaux 5.8 et 5.9

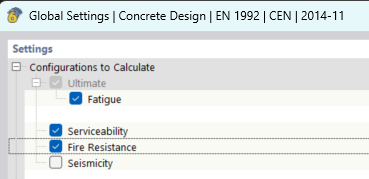

Pour activer les configurations pour la résistance au feu ainsi que la vérification de la résistance au feu en général, elles doivent être sélectionnées dans la boîte de dialogue Paramètres globaux pour la vérification du béton

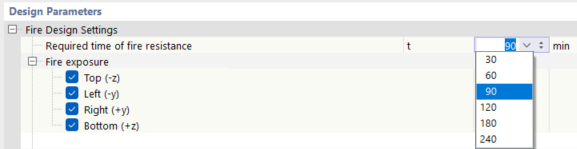

Exposition au feu et direction des flammes

Vous pouvez définir ici l'exposition au feu à vérifier. Les entrées de temps de R30 à R240 sont définies par défaut et vous pouvez les sélectionner dans le menu déroulant, mais également entrer le temps manuellement.

La direction des flammes calculée est relative aux coordonnées de l'axe local de la section.

Type de situation de projet

Vous pouvez sélectionner les charges pour la vérification de la résistance au feu de deux manières différentes.

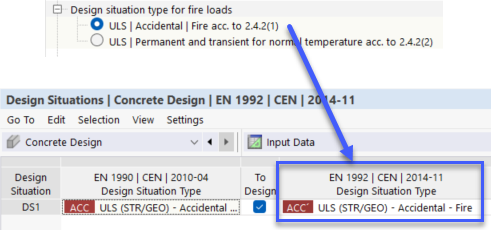

Avec l'option « ELU | accidentel | Feu selon 2.4.2(1) », le chargement est sélectionné directement à partir du type de situation de projet du côté chargé. Pour le type de situation de projet du côté du calcul, il est nécessaire de sélectionner « ELU (STR/GEO) - Accidentel - Feu », sinon aucun calcul n'est effectué. Du côté de la charge, nous recommandons un type de situation de projet qui tienne compte des combinaisons de charges accidentelles pour le feu.

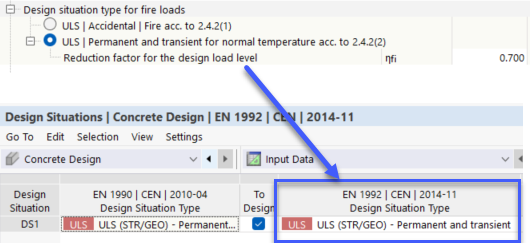

Avec l'option « ELU | Permanente et transitoire à température normale selon 2.4.2 (2) », les charges du type de situation de projet sur le côté chargé sont réduites par le facteur η_fi. Pour le type de situation de projet du côté du calcul, il est nécessaire de sélectionner « ELU (STR/GEO) - Permanent et transitoire », sinon aucun calcul ne sera effectué. Le type de situation de projet de la vérification à l'état froid du côté de la charge est recommandé ici.

Calcul de poteaux

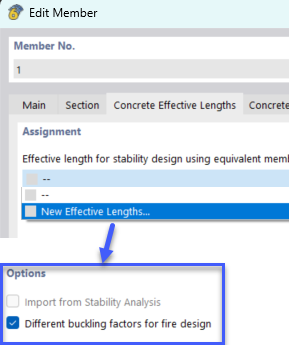

Pour reconnaître un poteau, il est nécessaire d'assigner une longueur efficace lors de la modification de la barre. Ici, vous pouvez distinguer la longueur efficace de la vérification à température normale et une longueur efficace distincte pour la vérification de la résistance au feu. À partir de la durée du feu supérieure ou égale à 30 min, une longueur de voilement du feu comprise entre 0,5 * l et 0,7 * l peut être supposée selon le Chapitre 5.3.2 (2).

Vérification selon le tableau 5.2a

La méthode simplifiée utilisée selon le Tableau 5.2a s'applique uniquement si les conditions limites suivantes sont remplies :

• La longueur de flambement pour la vérification au feu doit être inférieure ou égale à 3,0 m.
• L'excentrement de charge selon l'analyse statique linéaire doit être respecté : e = M_0Ed,fi/N_Ed,fi ≤ e_max
• Die Längsbewehrung der Stütze im Schnitt muss kleiner sein als 4 % der Betonquerschnittsfläche.

Vérification selon l'équation de Firetime 5.7

L'équation pour l'exposition au feu ne s'applique que si les conditions aux limites suivantes sont remplies :

• Au moins quatre barres d'armature (barres de coin) doivent être placées dans le poteau.
• La distance séparant les armatures longitudinales doit être d'au moins 25 mm.
• La longueur du flambement ne doit pas dépasser 6,0 m.
• Seules les sections rectangulaires avec la limite b' ≥ 20 cm sont valides, où b' = 2 * A_c/(b + h) est calculé avec la valeur limite de h = 1,5 * b ; des sections circulaires d'un diamètre d'au moins 20 cm sont également possibles.

Vérification des poutres selon les tableaux 5.5 et 5.6

Les sections de poutre suivantes selon la Figure 5.4 sont actuellement disponibles pour le calcul :

• a) Largeur constante = section rectangulaire massive (R_M1) et section carrée massive (SQ_M1)
• c) Section en I = section en T massive (T_M1) et section en I massive doublement symétrique (ID_M1)

Toutes les barres sont calculées automatiquement selon le Tableau 5.5 pour les poutres déterminées statiquement sans autres paramètres.

Si vous souhaitez reconnaître une poutre continue par le programme et la calculer selon le tableau 5.6, veuillez noter que les points suivants :

• Pour que la poutre continue puisse être reconnue comme une poutre, il est nécessaire de définir les appuis intermédiaires dans la propriété de calcul « Appuis de calcul et flèche ».
• Dans l'option « Flèche et appuis de calcul », vous pouvez définir une redistribution des moments pour les appuis internes. Cette valeur ne peut pas dépasser 15 %, sinon la poutre est calculée comme déterminée statiquement.
• Dans le cas d'une exposition au feu de R90 à R240, une augmentation des armatures requises ou une vérification est effectuée selon l'équation 5.11. Si l'armature requise dans cette équation n'est pas installée, la barre est calculée comme statiquement déterminée

Espacement moyen des axes selon l'équation 5.5

Si cette option est désactivée, la distance du bord de la section au centre de l'armature longitudinale la plus proche est sélectionnée pour la distance au centre. Il s'agit du paramètre par défaut pour les armatures à une couche.

Si vous activez cette option pour les armatures multicouches, un entraxe moyen est calculé. La distance au centre applicable augmente ainsi et a un effet positif sur les exigences relatives à la section dans le tableau.
