Configurações de resistência ao fogo

Utilizar configuração da resistência ao fogo para gerir as configurações detalhadas para a verificação da resistência ao fogo de um objeto.

Atualmente, estão disponíveis os seguintes métodos de dimensionamento simplificados de acordo com a DIN EN 1992-1-2:

• Pilares de acordo com o Capítulo 5.3.2: Método A com o método de tabela de acordo com a Tabela 5.2a, bem como o dimensionamento com a equação de exposição ao fogo 5.7
• Vigas de acordo com o Capítulo 5.6: Método de tabela para vigas determinadas estaticamente e indeterminadas de acordo com a Tabela 5.5 e a Tabela 5.6
• Paredes de acordo com o Capítulo 5.4: Método de tabela para paredes estruturais de betão segundo a Tabela 5.4
• Placas de acordo com o Capítulo 5.7: Método de tabela de acordo com a Tabela 5.8 e a Tabela 5.9

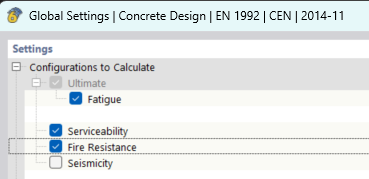

Para ativar as configurações para a resistência ao fogo, bem como a verificação da resistência ao fogo em geral, é necessário selecioná-las no Parâmetros globais do dimensionamento de betão

Exposição ao fogo e direção da chama

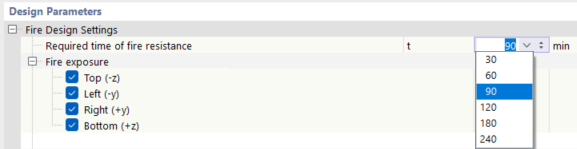

Aqui pode definir a exposição ao fogo a ser verificada. As entradas de tempo de R30 a R240 estão definidas por defeito e podem ser selecionadas no menu pendente, mas também é possível introduzir o tempo manualmente.

A direção verificada da chama refere-se às coordenadas do eixo local da secção.

Tipo de situação de dimensionamento

Existem duas formas alternativas para selecionar as cargas para o dimensionamento da resistência ao fogo.

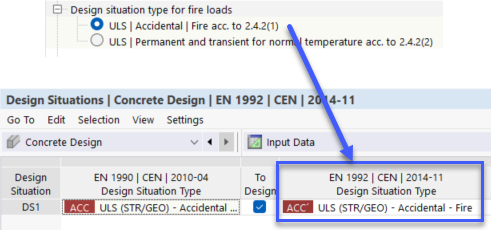

Para o valor "ULS | acidental | Fogo segundo para a opção 2.4.2(1)", o carregamento é selecionado diretamente a partir do tipo de situação de dimensionamento no lado da carga. Para o tipo de situação de dimensionamento do lado do dimensionamento, é necessário selecionar "ULS (STR/GEO) – Acidental – Fogo", caso contrário não é realizado o cálculo. É recomendado um tipo de situação de dimensionamento no lado da carga que tenha em consideração as combinações de carga acidentais para incêndio.

Para o valor "ULS | Permanente e temporário para a temperatura normal de acordo com 2.4.2(2)", os carregamentos do tipo de situação de dimensionamento no lado da carga são reduzidos pelo fator η_fi. Para o tipo de situação de dimensionamento no lado do dimensionamento, é necessário selecionar "ULS (STR/GEO) – Permanente e temporário", caso contrário, o cálculo não será realizado. O tipo de situação de dimensionamento da verificação do estado frio no lado da carga é recomendado aqui.

Dimensionamento de pilares

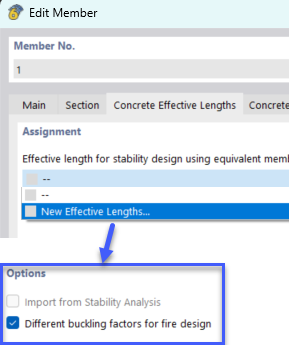

Para reconhecer um pilar, é necessário atribuir um comprimento efetivo ao editar a barra. Aqui consegue distinguir o comprimento efetivo do dimensionamento para temperatura normal e um comprimento efetivo separado para o dimensionamento da resistência ao fogo. A partir de uma duração de incêndio superior ou igual a 30 min, o comprimento de encurvadura do incêndio entre 0,5 * l e 0,7 * l pode ser assumido de acordo com o Capítulo 5.3.2 (2).

Dimensionamento segundo a Tabela 5.2a

O método de tabela simplificado de acordo com a Tabela 5.2a apenas se aplica se forem cumpridas as seguintes condições de fronteira:

• O comprimento de encurvadura para o dimensionamento ao fogo tem de ser inferior ou igual a 3,0 m.
• A excentricidade da carga de acordo com a análise geométrica linear tem de ser cumprida: e = M_0Ed,fi/N_Ed,fi ≤ e_máx
• Die Längsbewehrung der Stütze im Schnitt muss kleiner sein als 4 % der Betonquerschnittsfläche.

Dimensionamento segundo a Equação de Firetime 5.7

A equação para a exposição do fogo apenas se aplica se forem cumpridas as seguintes condições de fronteira:

• Têm de ser colocadas pelo menos quatro barras de armadura (varões de canto) no pilar.
• A distância axial da armadura longitudinal tem de ser, pelo menos, de 25 mm.
• O comprimento de encurvadura Em caso de incêndio não deve exceder os 6,0 m.
• Só são válidas as secções retangulares com o limite b' ≥ 20 cm, onde b' = 2 * A_c/(b + h) é calculado com o valor limite de h = 1,5 * b; também são possíveis secções circulares com um diâmetro de pelo menos 20 cm.

Dimensionamento de vigas de acordo com as tabelas 5.5 e 5.6

De acordo com a Figura 5.4, estão disponíveis para cálculo as seguintes secções de viga:

• a) Largura constante = secção retangular maciça (R_M1) e secção quadrada maciça (SQ_M1)
• c) Secção em I = secção em T maciça (T_M1) e secção em I maciço com simetria dupla (ID_M1)

Todas as barras são dimensionadas automaticamente de acordo com a Tabela 5.5 para vigas determinadas estaticamente sem outras configurações.

Se pretende reconhecer uma viga contínua pelo programa e dimensioná-la de acordo com a Tabela 5.6, tenha em atenção os seguintes pontos:

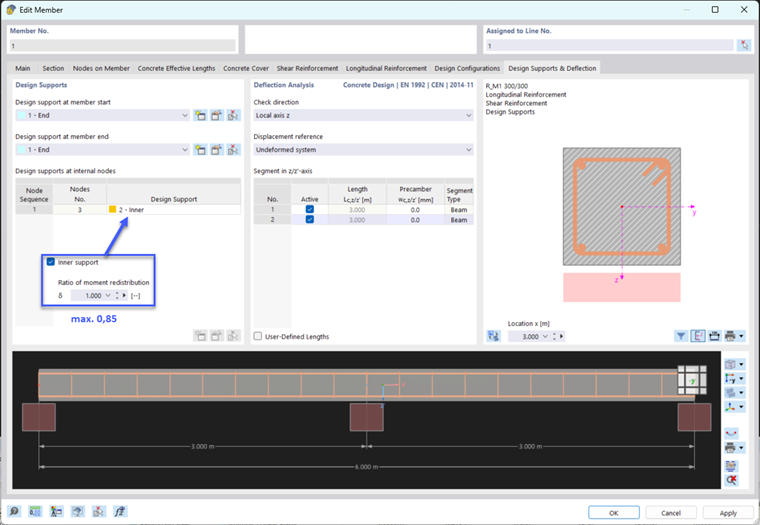

• Para garantir que a viga contínua possa ser reconhecida como uma viga, é necessário definir os apoios intermédios na propriedade de dimensionamento "Apoios de cálculo e flecha".
• Na opção "Apoios de cálculo e flecha", pode definir uma redistribuição de momentos para os apoios interiores. Esta não pode ser superior a 15 %, caso contrário a viga é dimensionada como estaticamente determinada.
• No caso de uma exposição ao fogo de R90 a R240, é realizado um aumento ou verificação da armadura necessário de acordo com a equação 5.11. Se a armadura necessária nesta equação não estiver instalada, a barra será dimensionada como estaticamente determinado.

Distância média entre eixos de acordo com a equação (5.5)

Se esta opção estiver desativada, é selecionada a distância da borda da secção ao centro da armadura longitudinal mais próxima como distância central. Esta é a configuração padrão para armadura de camada única.

Se ativar esta opção para armadura multicamada, é calculada uma distância central média. Assim, a distância entre os eixos aplicável aumenta e tem um efeito positivo nos requisitos da secção na tabela.
