Souhrn výztuže <!--S-->

Navržené výztuže prutů, sad prutů a zástupců lze vyhodnotit jako detail výztuže. Program k tomu nabízí několik možností.

Informace

Pro plošné výztuže není možný žádný detail výztuže.

Pracovní okno

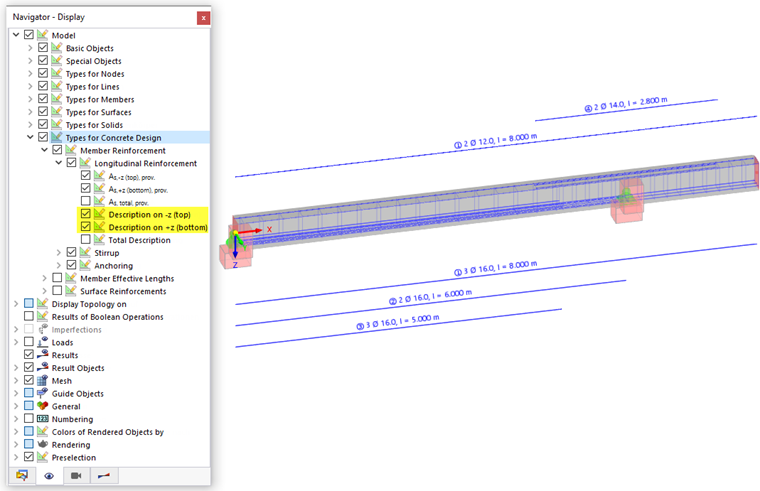

Přejděte do navigátoru Zobrazit. V kategorii Model aktivujte Typy pro posouzení železobetonových konstrukcí pro zobrazení prutů výztuže v modelu.

U výztuže prutu je možné vybrat, které typy podélné výztuže se mají zobrazit. Pokud zaškrtneme také políčka Označení na -z (nahoře) a Označení na +z (dole) , použijí se jednotlivé polohy v modelu jako detail výztuže. Položky se číslují průběžně. Na polohových prutech je jasně vidět počet a průměr podobných výztužných prutů.

Chcete-li zobrazit detail výztuže pro třmínky, zaškrtněte políčko Popis pro tuto podkategorii.

Dialog "Uspořádání výztuže"

Dvojím kliknutím na prut v pracovním okně otevřeme dialog Upravit prut. V záložce Podélná výztuž nebo Smyková výztuž se zobrazí prutová výztuž.

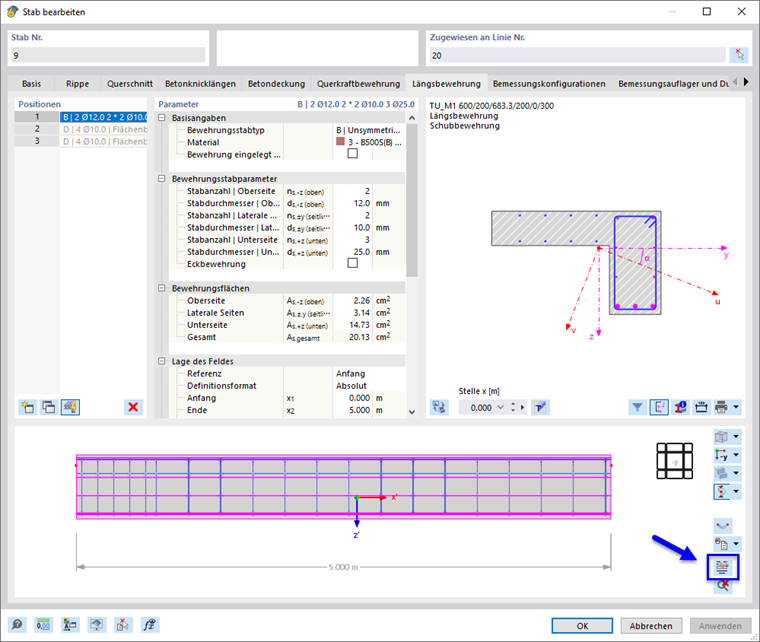

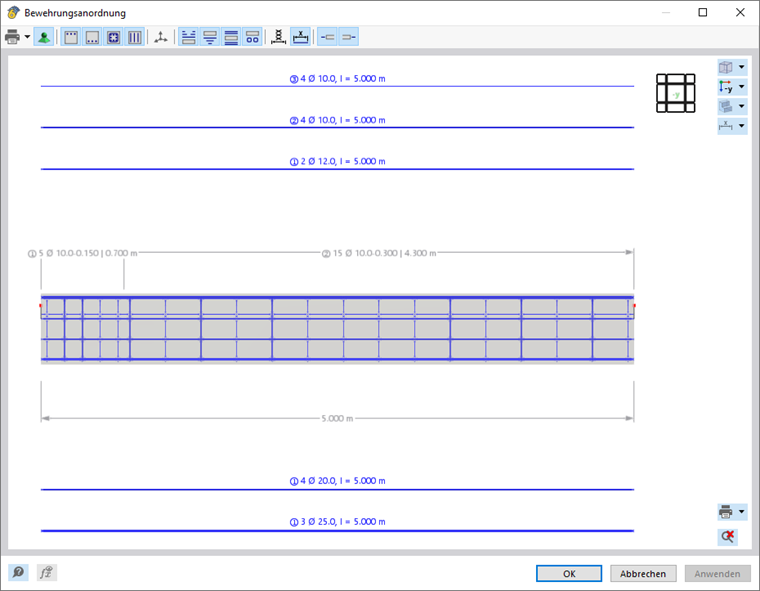

Klikněte na tlačítko Uspořádání výztuže otevřeme okno "Uspořádání výztuže".

V tomto dialogu lze stanovit, které typy výztuže a označení se mají zobrazit pro podobné pruty výztuže ("položkové pruty"). Položky se číslují průběžně.

Pro úpravu zobrazení lze použít všechny funkce myši popsané v kapitole Ovládání grafiky v kapitole Manuál programu RFEM. To umožňuje zobrazit výztuž prutu v zvětšeném nebo prostorovém pohledu.

Tlačítka v panelu nástrojů mají následující funkce:

Tlačítko Funkce
Ihned k vytištění Různé možnosti tisku grafiky
Návrhové podpory Zobrazí nebo skryje návrhové podpory
Horní výztuž Zobrazí nebo skryje horní výztuž včetně polohových prutů
Dolní výztuž Zobrazí nebo skryje dolní výztuž včetně polohových prutů
Příčná výztuž Zobrazí nebo skryje příčnou (konstrukční) výztuž včetně polohových prutů
třmínková výztuž Zobrazí nebo skryje třmínkovou výztuž včetně polohových třmínků
Osy prutu Zobrazit nebo skrýt osy prutů
Popis horní výztuže Zobrazí nebo skryje označení horní výztuže ("polohové pruty")
Popis dolní výztuže Zobrazí nebo skryje označení dolní výztuže ("Polohové pruty")
Konstrukční výztuž Zobrazí nebo skryje označení boční (konstrukční) výztuže
Označení Třmínková výztuž Zobrazí nebo skryje označení třmínkové výztuže ("umístění třmínků")
Označení kolmého třmínku Zobrazuje označení třmínkové výztuže rovnoběžně nebo kolmo na prut
Rozměry výztuže Zobrazí nebo skryje kóty prutu
Začátek ukotvení Zobrazí nebo skryje délky ukotvení na začátku výztužných prutů
Konec ukotvení Zobrazí nebo skryje délky ukotvení na koncích prutů výztuže
Tip

Nastavení rozvržení výztuže můžete uložit jako šablonu a použít je v jiných modelech. Tato možnost je popsána v kapitole Tisk grafiky kapitola.

Tabulka 'Body výztuže'

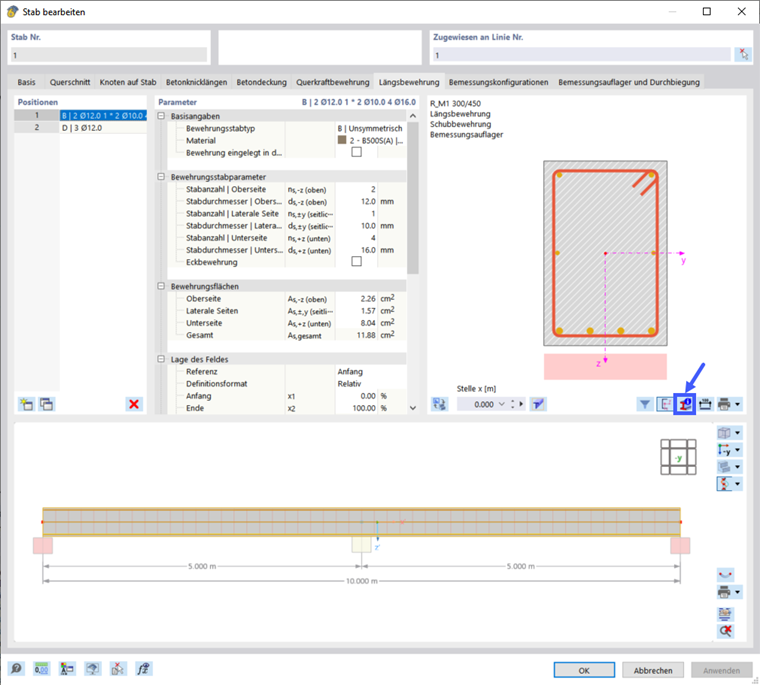

V záložce Podélná výztuž nebo Smyková výztuž dialogu 'Upravit prut' použijte tlačítko Informace o průřezu Otevře se okno Vlastnosti průřezu.

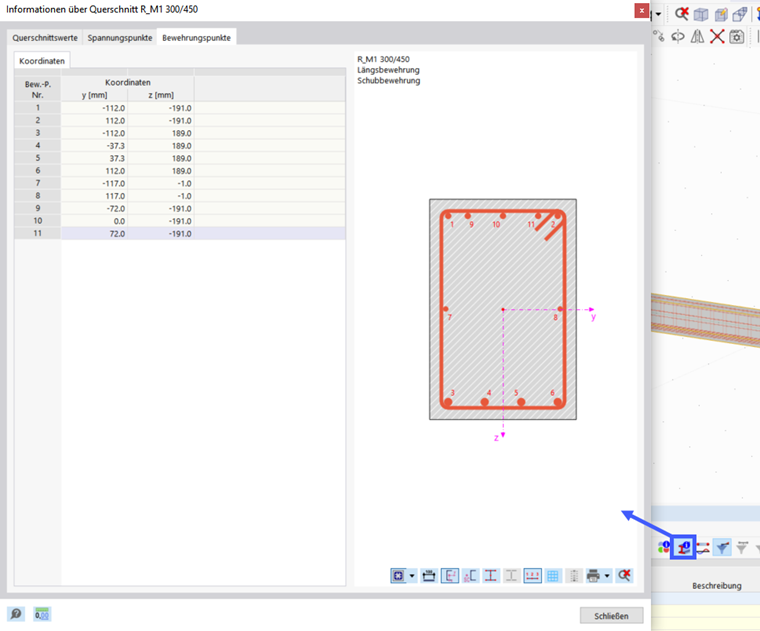

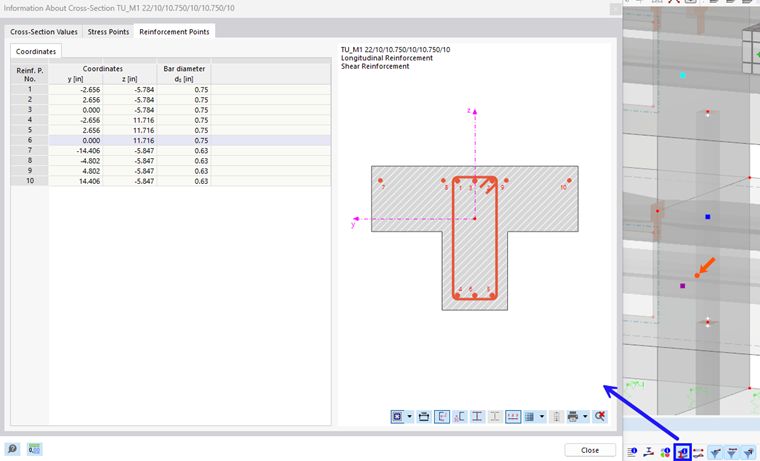

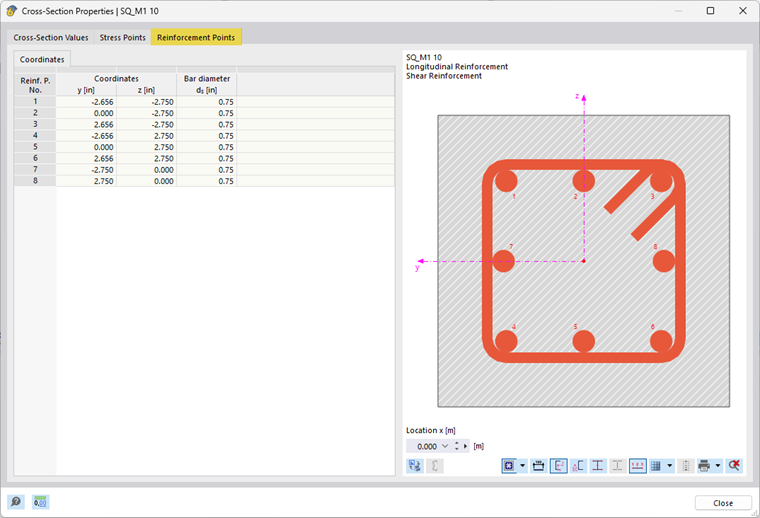

Přepneme se do záložky Body výztuže. Souřadnice středových bodů jednotlivých výztužných prutů jsou shrnuty v tabulce. Vztahují se k těžišti průřezu.

Okno 'Průřezové charakteristiky' je přístupné také z tabulek kategorie 'Posouzení železobetonových konstrukcí'.

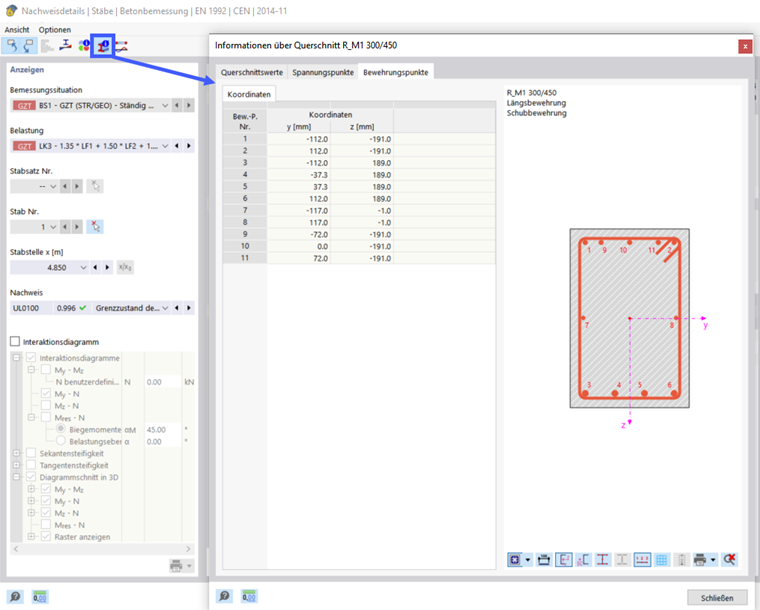

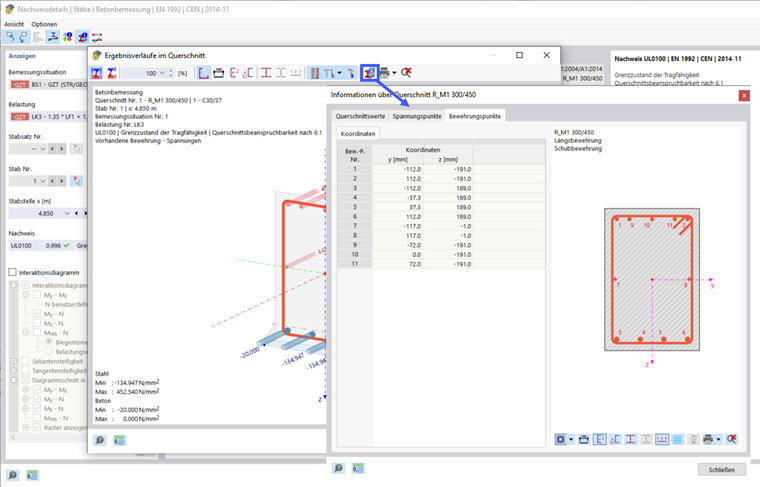

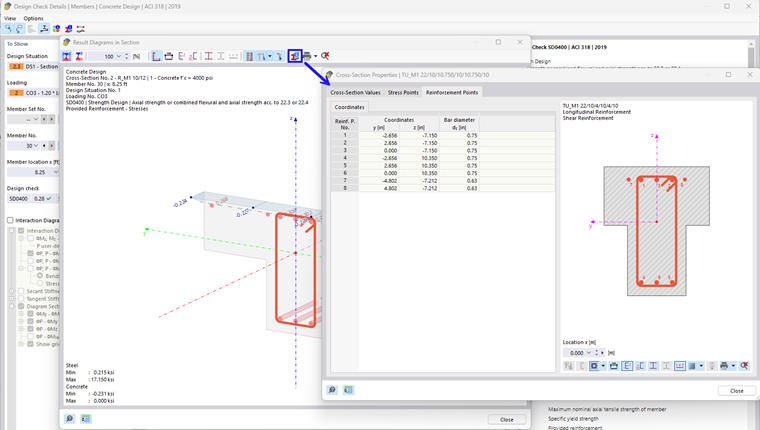

Okno 'Průřezové hodnoty' lze otevřít také v okně Detaily posouzení a v okně Průběhy výsledků v průřezu pomocí tlačítka Informace o průřezu seznamu.
