Vous pouvez afficher les armatures prévues des barres, des ensembles de barres et des barres représentatives sous forme de détails d'armatures. Le programme vous offre plusieurs options pour le faire.
Fenêtre de travail

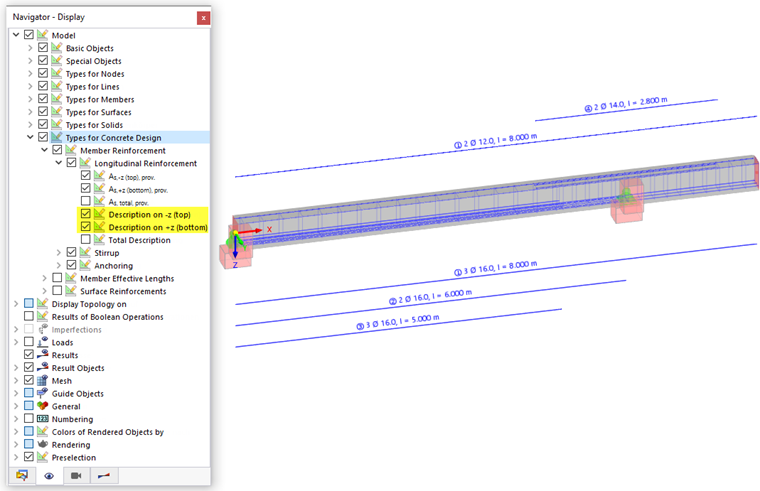

Wechseln Sie in den Navigator - Zeigen. Aktivieren Sie in der Kategorie Modell die Typen für Betonbemessung, um die Bewehrungsstäbe im Modell anzuzeigen.
Pour les armatures de barre, vous pouvez sélectionner les types d'armature longitudinales à afficher. Si vous cochez également les cases Description sur -z (en haut) et Description sur +z (en bas), les positions individuelles sont appliquées au modèle comme détails d'armatures. Les éléments sont numérotés successivement. An den Positionsstäben können Sie die Anzahl und den Durchmesser der gleichartigen Bewehrungsstäbe ablesen.

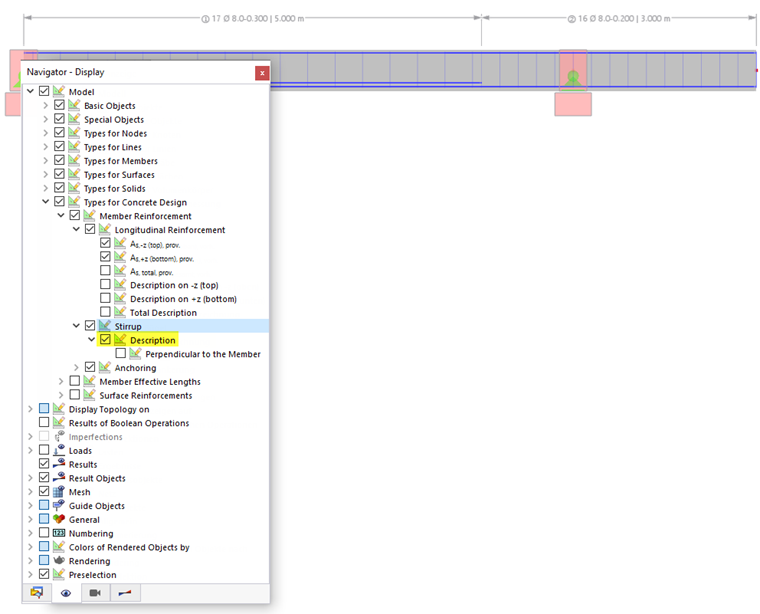

Cochez la case Description pour cette sous-catégorie afin d'afficher les détails d'armatures des cadres.
Fenster 'Bewehrungsanordnung'

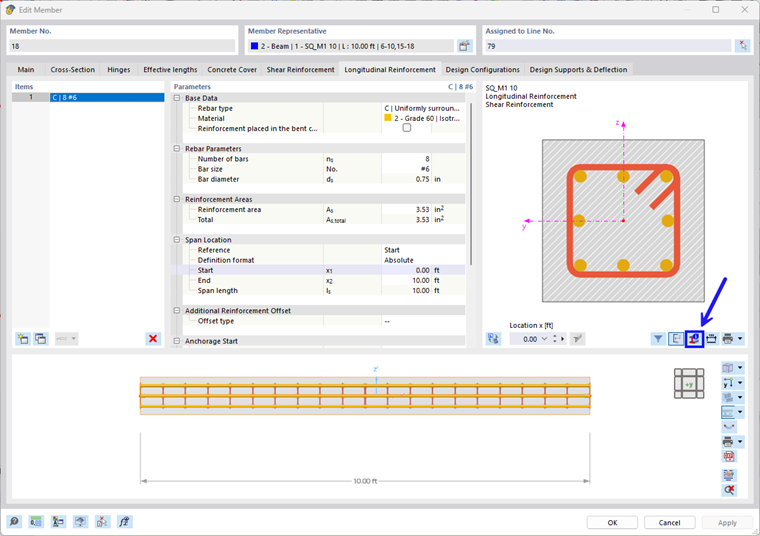

Doppelklicken Sie den Stab im Arbeitsfenster, um den Dialog Stab bearbeiten aufzurufen. Wechseln Sie in das Register Längsbewehrung oder Querkraftbewehrung mit der Darstellung der Stabbewehrung.
Rufen Sie dort mit der Schaltfläche
das Fenster 'Bewehrungsanordnung' auf.
In diesem Fenster können Sie festlegen, welche Bewehrungsarten und Bewehrungsbezeichnungen für gleichartige Bewehrungsstäbe ("Positionsstäbe") dargestellt werden sollen. Les éléments sont numérotés successivement.
Zum Anpassen der Ansicht stehen alle Mausfunktionen zur Verfügung, die im Kapitel Grafiksteuerung des RFEM-Handbuchs beschrieben sind. Damit können Sie die Bewehrung des Stabes gezoomt oder räumlich darstellen.
Die Schaltflächen in der Symbolleiste sind mit folgenden Funktionen belegt:
| Bouton | Fonction |
|---|---|
|
Différentes options d'impression du graphique |
|
Blendet die Bemessungsauflager ein oder aus |
|
Stellt die obere Bewehrung dar oder blendet sie mitsamt Positionsstäben aus |
|
Stellt die untere Bewehrung dar oder blendet sie mitsamt Positionsstäben aus |
|
Stellt die seitliche (konstruktive) Bewehrung dar oder blendet sie mitsamt Positionsstäben aus |
|
Stellt die Bügelbewehrung dar oder blendet sie mitsamt Positionsbügeln aus |
|
Afficher ou masquer les axes de barre |
|
Blendet die Bezeichnungen der oberen Bewehrung ("Positionsstäbe") ein oder aus |
|
Blendet die Bezeichnungen der unteren Bewehrung ("Positionsstäbe") ein oder aus |
|
Blendet die Bezeichnungen der seitlichen (konstruktiven) Bewehrung ein oder aus |
|
Blendet die Bezeichnungen der Bügelbewehrung ("Positionsbügel") ein oder aus |
|
Stellt die Bezeichnungen der Bügelbewehrung parallel oder senkrecht zum Stab dar |
|
Blendet die Stabbemaßung ein oder aus |
|
Blendet die Verankerungslängen am Anfang der Bewehrungsstäbe ein oder aus |
|
Blendet die Verankerungslängen am Ende der Bewehrungsstäbe ein oder aus |
Bewehrungsanordnung als Vorlage speichern
Sie können die aktuellen Einstellungen zur Bewehrungsanordnung als Vorlage speichern und in weiteren Modellen verwenden. Nutzen Sie hierzu die Option Druck als Vorlage in der Listenschaltfläche
der Symbolleiste oder des Grafikfensters.
Diese Vorlage ermöglicht es, im Arbeitsfenster mit der Funktion Mehrfachdruck die Bewehrung aller oder ausgewählter Stäbe mit identisch formatierter Bewehrungsanordnung und Ansicht zu drucken. Geben Sie zunächst im Dialog 'Vorlage speichern' einen Namen für die Vorlage an.
Im Dialog 'Grafikausdruck' – dem allgemeinen Dialog zum Drucken von Grafiken – aktivieren Sie im Register 'Allgemein' die Option Mehrfachdruck. Danach können Sie im Register 'Grafikvorlagen' die geeignete Vorlage auswählen und die Stäbe festlegen.
