Zaprojektowane zbrojenie prętów, zbiorów prętów i reprezentatywnych prętów można wykorzystać jako szczegół zbrojenia. Program oferuje kilka możliwości, aby to zrobić.
okno robocze

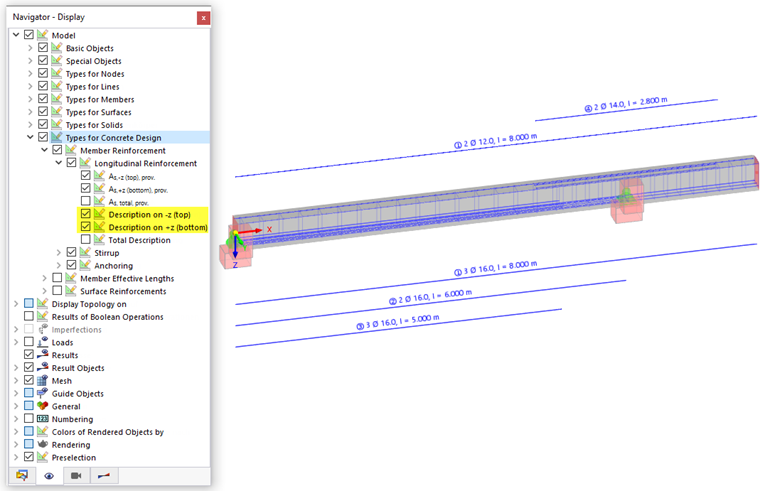

Przejdź do Nawigatora – Wyświetl. Aby wyświetlić pręty zbrojeniowe w modelu, w kategorii Model należy aktywować opcję Typy dla wymiarowania betonu.
W przypadku zbrojenia pręta można wybrać typy zbrojenia podłużnego, które mają być wyświetlane. W przypadku dodatkowo zaznaczenia pól wyboru Opis na -z (góra) i Opis na +z (dół) poszczególne pozycje zostają przeniesione na model jako szczegół zbrojenia. Pozycje są kolejno numerowane. Na prętach rozmieszczenia można wyraźnie zobaczyć liczbę i średnicę podobnych prętów zbrojeniowych.
Aby wyświetlić szczegół zbrojenia dla strzemion, należy zaznaczyć pole wyboru Opis dla tej podkategorii.

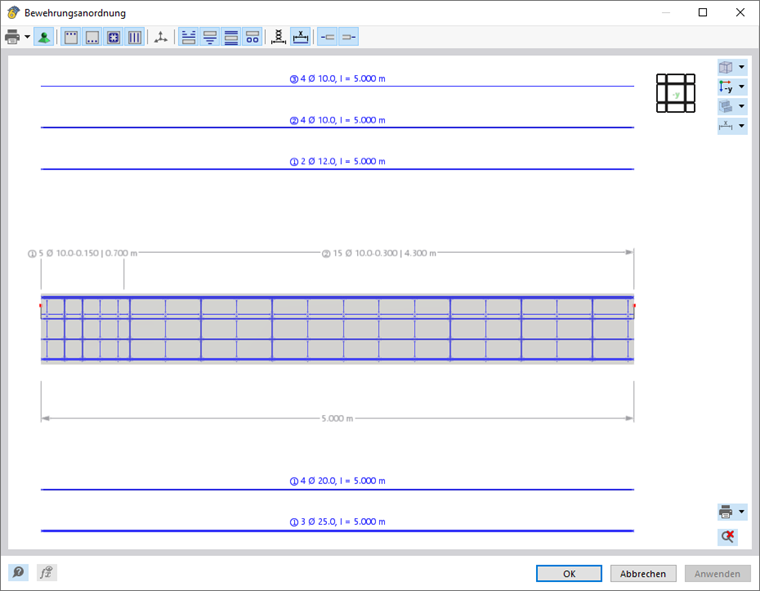

Okno "Rozmieszczenie zbrojenia"

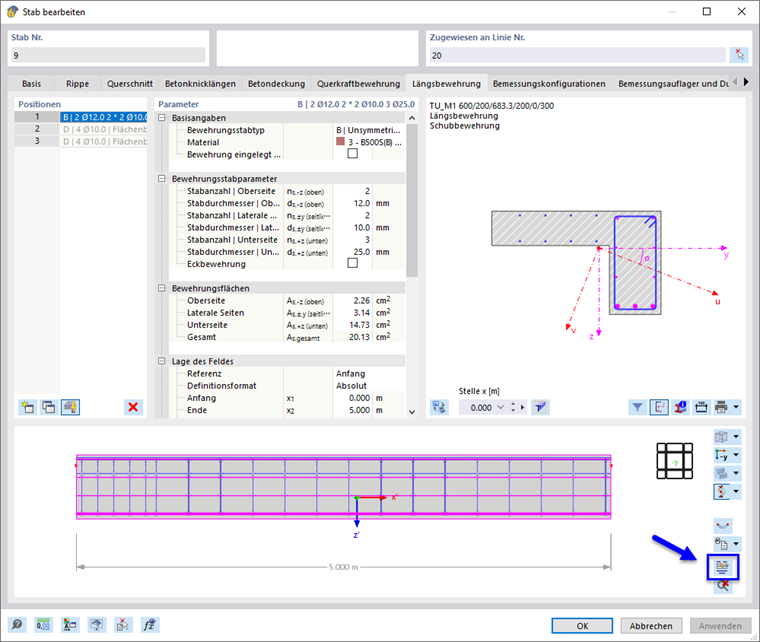

Dwukrotne kliknięcie pręta w oknie roboczym powoduje otwarcie okna dialogowego Edytować pręt. Aby wyświetlić zbrojenie pręta, należy przejść do zakładki Zbrojenie podłużne lub Zbrojenie na ścinanie.
Kliknij przycisk
aby otworzyć okno „Rozkład zbrojenia”.
W tym oknie można określić, które typy zbrojenia i opisy zbrojenia mają być wyświetlane dla podobnych prętów zbrojeniowych („pozycja prętów”). Pozycje są kolejno numerowane.
W celu dostosowania widoku można użyć wszystkich funkcji myszy opisanych w rozdziale Sterowanie graficzne Instrukcja programu RFEM. Umożliwia to wyświetlenie zbrojenia pręta w widoku powiększonym lub przestrzennym.
Przyciski na pasku narzędzi posiadają następujące funkcje:
| Ikona | Funkcja |
|---|---|
|
Różne możliwości drukowania grafiki |
|
Pokazuje lub ukrywa podpory obliczeniowe |
|
Pokazuje lub ukrywa górne zbrojenie wraz z położeniem prętów |
|
Pokazuje lub ukrywa dolne zbrojenie wraz z położeniem prętów |
|
Pokazuje lub ukrywa zbrojenie boczne (konstrukcyjne) wraz z położeniem prętów |
|
Pokazuje lub ukrywa zbrojenie strzemionami wraz z położeniem strzemion |
|
Wyświetl lub ukryj osie pręta |
|
Pokazuje lub ukrywa opisy górnego zbrojenia („ustawić pręty”) |
|
Pokazuje lub ukrywa opisy dolnego zbrojenia ("pręty rozstawu") |
|
Pokazuje lub ukrywa opisy zbrojenia bocznego (konstrukcyjnego) |
|
Pokazuje lub ukrywa opisy zbrojenia strzemionami („ustawić strzemię”) |
|
Wyświetla opisy zbrojenia strzemionami równolegle lub prostopadle do pręta |
|
Pokazuje lub ukrywa wymiarowanie pręta |
|
Pokazuje lub ukrywa długości zakotwienia na początku prętów zbrojeniowych |
|
Pokazuje lub ukrywa długości zakotwienia na końcu prętów zbrojeniowych |
Tabela 'Punkty zbrojenia'

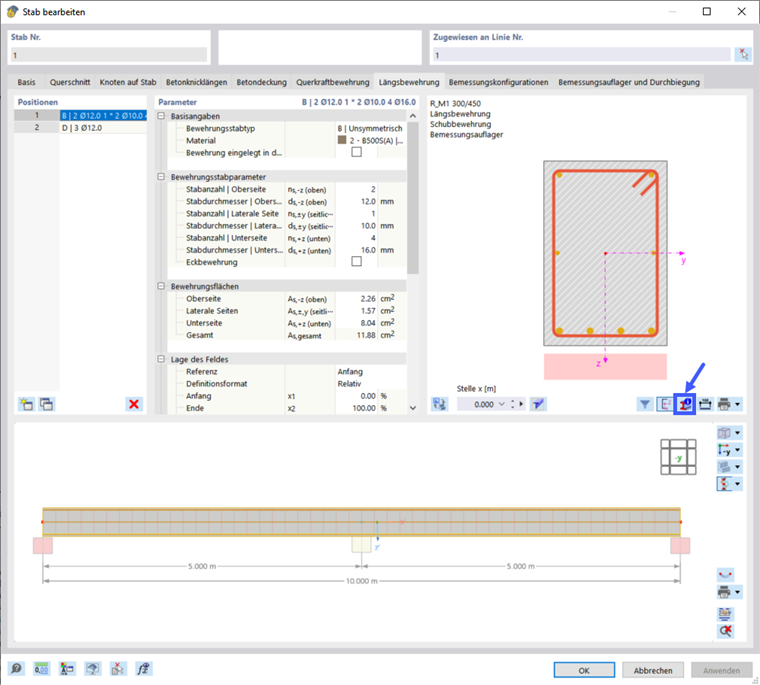

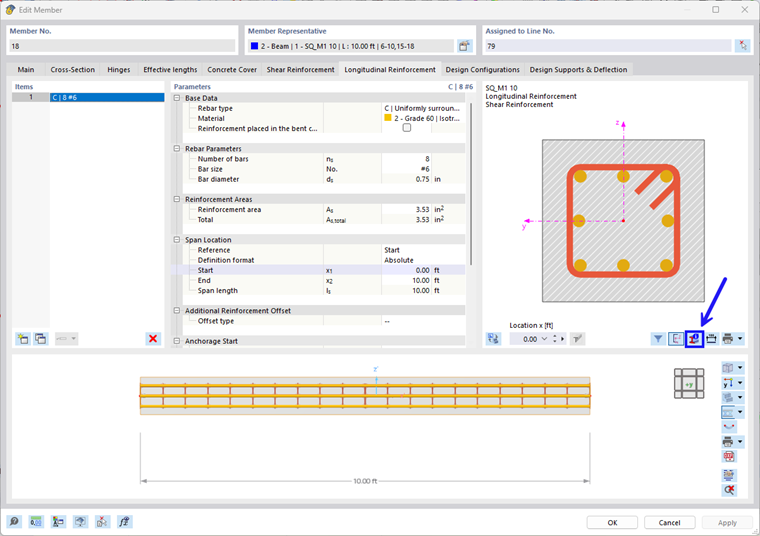

W zakładce Zbrojenie podłużne lub Zbrojenie na ścinanie okna dialogowego 'Edytować pręt' należy użyć przycisku
aby otworzyć okno Właściwości przekroju.

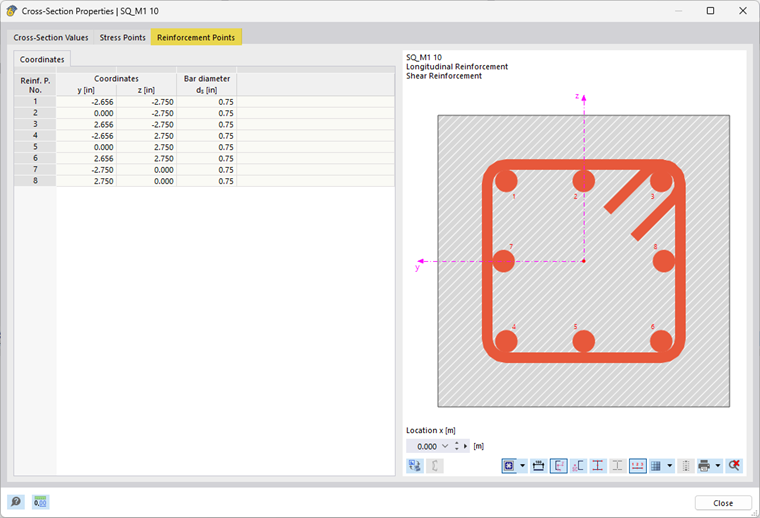

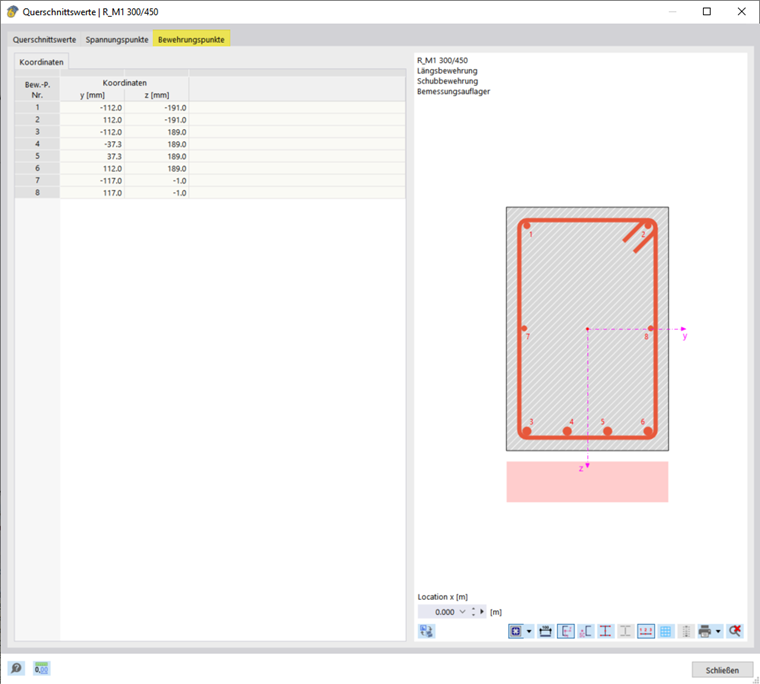

Przejdź do zakładki Punkty zbrojenia. Współrzędne punktów środkowych poszczególnych prętów zbrojeniowych są tam podsumowane w tabeli. Są one odniesione do środka ciężkości przekroju.

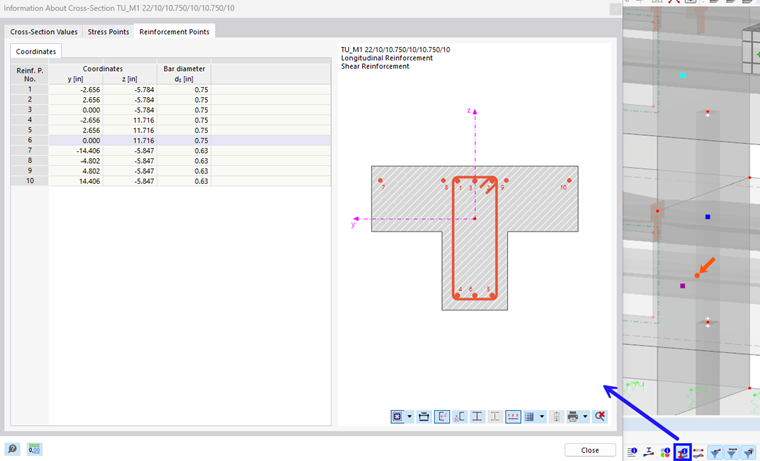

Dostęp do okna 'Właściwości przekroju' można uzyskać również za pośrednictwem tabel z kategorii 'Wymiarowanie'.

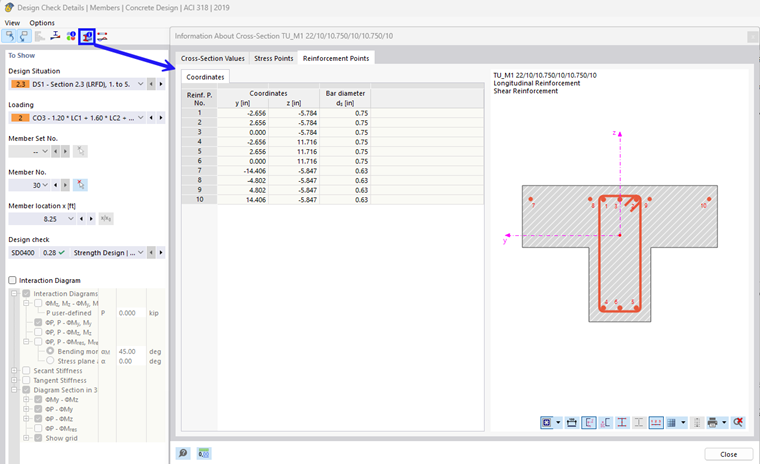

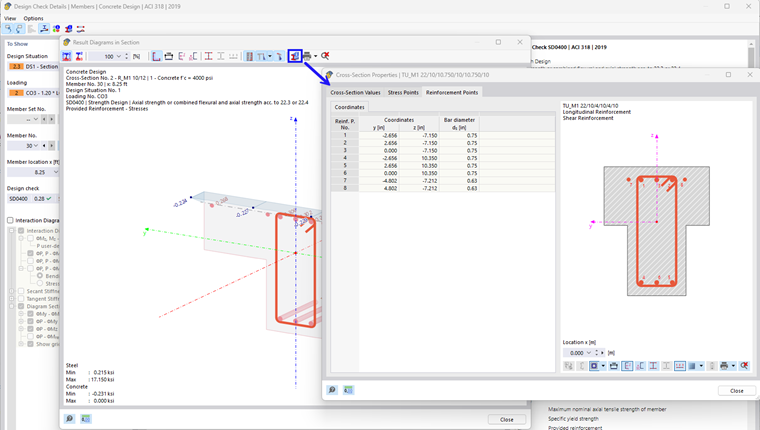

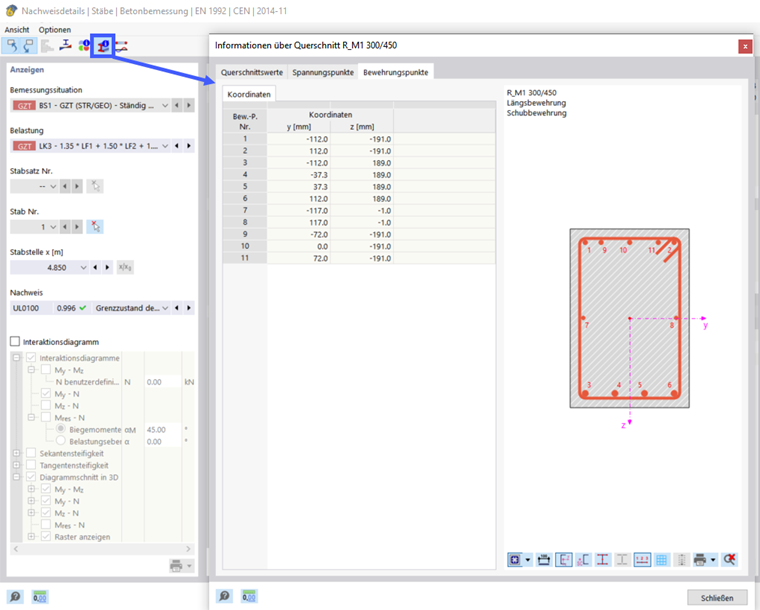

Można też otworzyć okno 'Wartości przekrojów' w oknie Szczegóły obliczeń oraz w oknie Wykresy wyników w przekrojach za pomocą przycisku
przycisk listy.
