Węzeł

Geometria modelu jest definiowana przez węzły. Stanowią one podstawę dla wszystkich prętów. Przy graficznym wprowadzaniu prętów węzły są automatycznie tworzone.

Numer węzła jest przydzielany automatycznie, ale może zostać zmieniony. Kolejność numeracji nie ma znaczenia. Nie musi być też ciągła; dopuszczalne są luki w numeracji.

Informacje

Możesz dostosować kolejność numerów węzłów w dowolnym momencie za pomocą funkcji Renumeruj w menu Narzędzia.

Podstawa

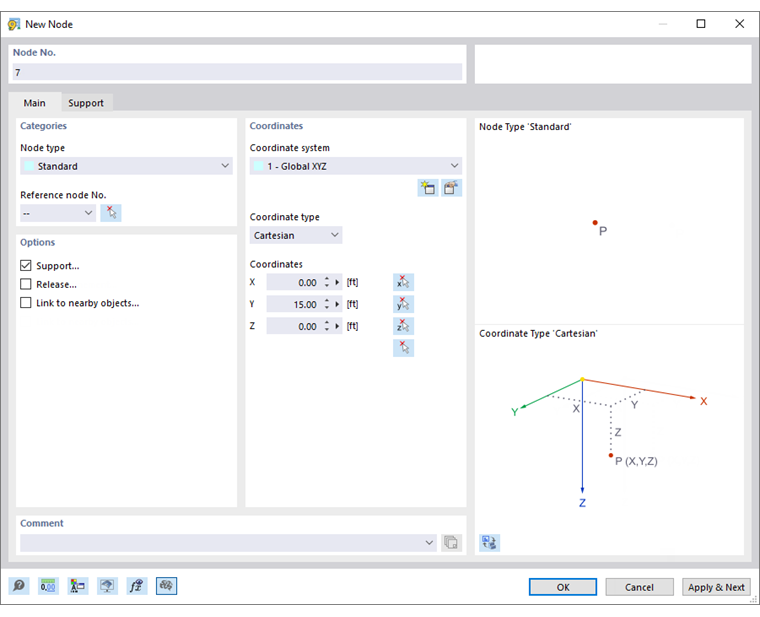

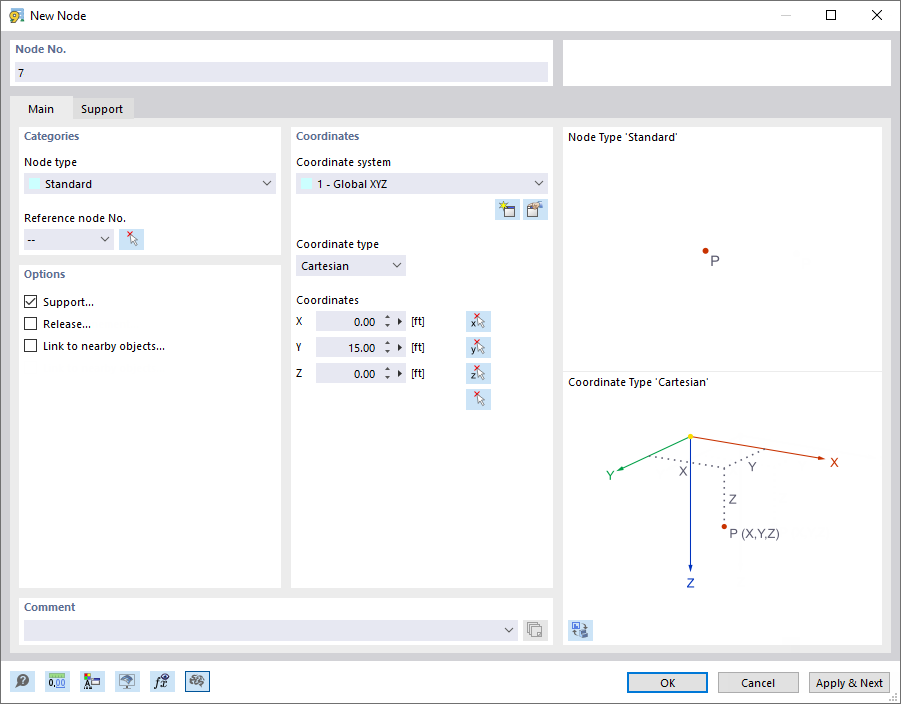

Zakładka Podstawa zarządza najważniejszymi parametrami węzłów.

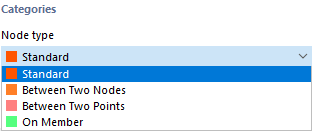

Typ węzła

Na liście dostępne są różne typy węzłów.

Standardowy

Ten typ węzła jest używany w większości przypadków. Węzły standardowe można dowolnie umieszczać w przestrzeni grafiki roboczej lub za pomocą współrzędnych. Przy graficznym wprowadzaniu prętów również są tworzone standardowe węzły. W modelu standardowe węzły są przedstawiane na czerwono.

Między dwoma węzłami

Węzeł znajduje się na linii łączącej dwa inne węzły. Dzięki temu nie jest konieczne definiowanie pręta, a następnie jego podział ze wstawieniem węzła pośredniczącego. Węzły referencyjne i odległość należy zdefiniować w kolejnej zakładce.

Między dwoma punktami

Węzeł znajduje się na linii łączącej dwa dowolne punkty. Punkty i odległość muszą zostać określone w kolejnej zakładce (zobacz obrazek Definiowanie węzła między dwoma węzłami).

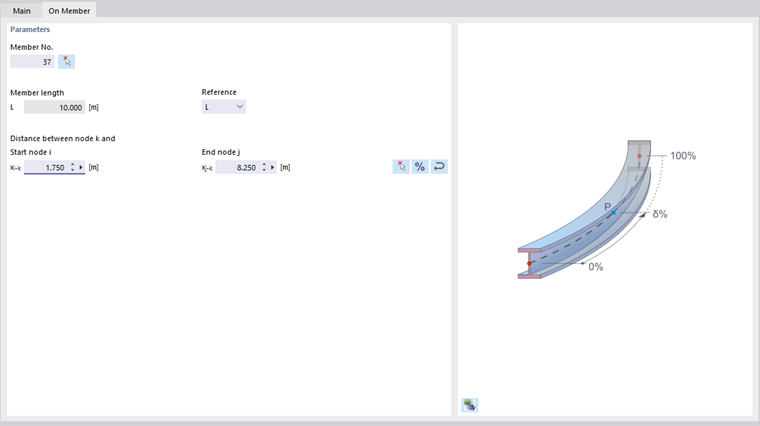

Na pręcie

Ten typ węzła nie dzieli pręta na dwa, lecz pozostawia go jako jeden pręt. Umożliwia to na przykład ustawienie punktowego bocznego podparcia na pręcie. Pręt i odległość muszą być określone w kolejnej zakładce.

Wskazówka

Przyciskiem Względne/bezwzględne dane wejściowe możesz przełączać się między względnymi a absolutnymi odległościami.

Węzeł odniesienia

Te współrzędne odnoszą się zazwyczaj do początku globalnego układu współrzędnych (wpis '--'). Możliwe jest również definiowanie współrzędnych w odniesieniu do innego węzła. Jest to przydatne, jeśli chcesz umieścić węzeł w pewnej odległości od określonej pozycji. Opcja 'Poprzedni' jest dostępna na liście. Węzeł odniesienia można także wpisać ręcznie lub wybrać w modelu przyciskiem Wybierz Indywidualnie .

Układ współrzędnych

Układ współrzędnych to system odniesienia, w którym opisuje się położenie węzła w przestrzeni. W większości przypadków węzły mogą być definiowane w układzie współrzędnych 'Global XYZ'. Możliwe są również zdefiniowane przez użytkownika układy współrzędnych. Rozdział Układy współrzędnych opisuje, jak utworzyć nowy układ współrzędnych. Wszystkie układy współrzędnych są rozumiane jako prawoskrętne.

Typ współrzędnych

Do opisu położenia węzłów dostępne są różne formaty, odpowiednie do geometrii modelu.

W większości przypadków węzły można definiować jako typ 'Kartezjański': osie X, Y i Z opisują translacyjną rozciągłość (odcinki), przy czym wszystkie kierunki są równoważne. Z kolei typy współrzędnych cylindrycznych ułatwiają wprowadzanie geometrii osiowo-symetrycznych. Położenie węzła określa się przez odległość, promień i kąt. Polar typ współrzędnych pozwala na zdefiniowanie węzła w kulistym systemie za pomocą promienia i dwóch kątów.

Współrzędne

Położenie węzła można opisać za pomocą współrzędnych X, Y, Z. Jeśli zastosowany jest typ współrzędnych cylindryczny lub polarny, trzeba podać odległości i kąty. W takim przypadku wyświetlane są również 'Globalne współrzędne' węzła w kartezjańskim układzie współrzędnych.

Informacje

Jeśli zmienisz typ współrzędnych, RSTAB automatycznie dostosuje współrzędne.

Przyciskiem Zastosuj i dalej możesz definiować wiele węzłów bez opuszczania okna dialogowego.

Wskazówka

Funkcją Zaokrąglaj współrzędne węzłów w menu Narzędzia można zaokrąglać współrzędne do określonej liczby miejsc po przecinku lub do mnożnika ("krok") (zobacz wideo Zaokrąglaj współrzędne węzłów).

Podpory

Możesz przypisać podparcie do węzła. Stopnie swobody i sztywności sprężynowe określone są w warunkach podporowych (patrz rozdział Podpory węzłowe).

Zwolnienie

Zwolnienie na węźle pozwala na rozdzielenie modelu w tym miejscu (patrz rozdział Zwolnienia węzłowe). Możesz kontrolować, jakie przemieszczenia lub obroty są przekazywane na węzłach.

Połączenie z bliskimi obiektami

Połączenie automatycznie łączy węzeł z innym obiektem, który znajduje się w określonym promieniu wokół węzła (patrz rozdział Połączenia węzłowe). Typ połączenia można przypisać w nowej zakładce.

Graficzne umieszczanie węzłów

Jeśli otworzysz dialog 'Nowy węzeł' przyciskiem Nowy węzeł , możesz bezpośrednio klikać w obrębie roboczego układu współrzędnych, by ustawiać węzły.

Węzły są zwykle przyłapywane na punktach siatki, które są wyrównane z bieżącym układem współrzędnych. Jeśli wpiszesz współrzędne ręcznie w dialogu, możesz je również zaktualizować przyciskiem Zastosuj. Należy jednak pozostawić kursor w oknie dialogu, aby twoje dane nie zostały nadpisane przez nowe położenie.

Rozdział nadrzędny
Wskazówka

Możesz sprawdzić, czy węzły określonych prętów leżą w jednej płaszczyźnie w następujący sposób: Wybierz odpowiednie węzły i kliknij dwukrotnie na jeden z tych węzłów. W oknie dialogowym węzła wypełnione są tylko te pola wprowadzania współrzędnych, których wartości dla wszystkich wybranych węzłów są zgodne. Jeśli tak nie jest, możesz przypisać jednolitą współrzędną płaszczyzny.
