Uzel

Geometrie modelu je definována pomocí uzlů. Ty tvoří základ pro všechny pruty. Při grafickém zadávání prutů jsou uzly automaticky vytvářeny.

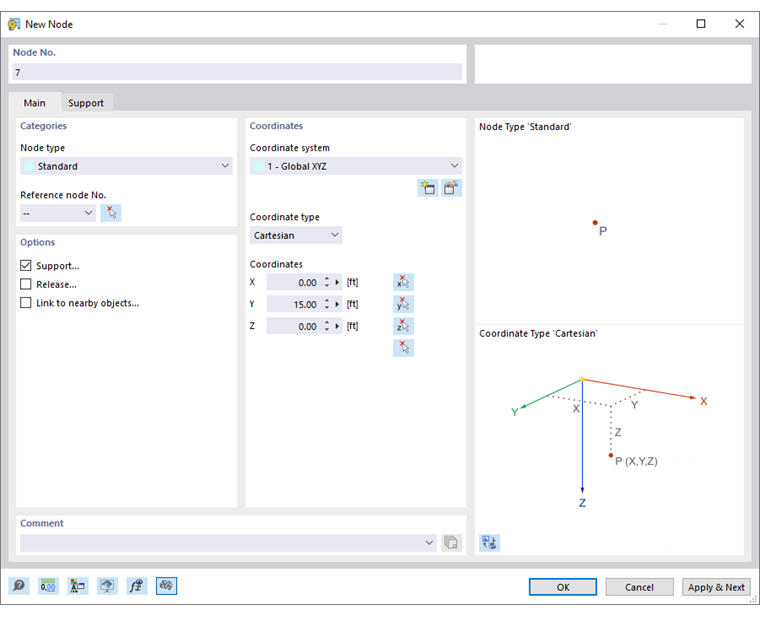

Dialog "Nový Uzel"

Číslo uzlu je přidělováno automaticky, lze jej však změnit. Pořadí v číslování nehraje roli. Nemusí být ani souvislé; mezery v číslování jsou povoleny.

Základ

Záložka Základ spravuje nejdůležitější parametry uzlu.

Typ uzlu

V seznamu je na výběr několik typů uzlů.

Typy uzlů

Standardní

Tento typ uzlu se používá v nejčastějších případech. Standardní uzly lze graficky umístit v pracovní rovině nebo pomocí zadaných souřadnic libovolně v prostoru. Při grafickém zadávání prutů se rovněž vytvářejí standardní uzly. V modelu jsou standardní uzly zobrazeny červeně.

Mezi dvěma uzly

Uzel leží na spojovací linii mezi dvěma jinými uzly. Není tedy nutné definovat prut a poté jej rozdělit pomocí meziuzlu. Referenční uzly a vzdálenost je třeba zadat v další záložce.

Zadání uzlu mezi dvěma uzly

Mezi dvěma body

Uzel leží na spojovací linii mezi dvěma libovolnými body. Body a vzdálenost je nutné zadat v další záložce (viz obrázek Definování uzlu mezi dvěma uzly).

Na prutu

U tohoto typu uzlu se prut nerozděluje na dvě části, ale zůstává jako jeden prut. To umožňuje například umístění bodových bočních podpor na prut. Prut a vzdálenost je nutné zadat ve zvláštní záložce.

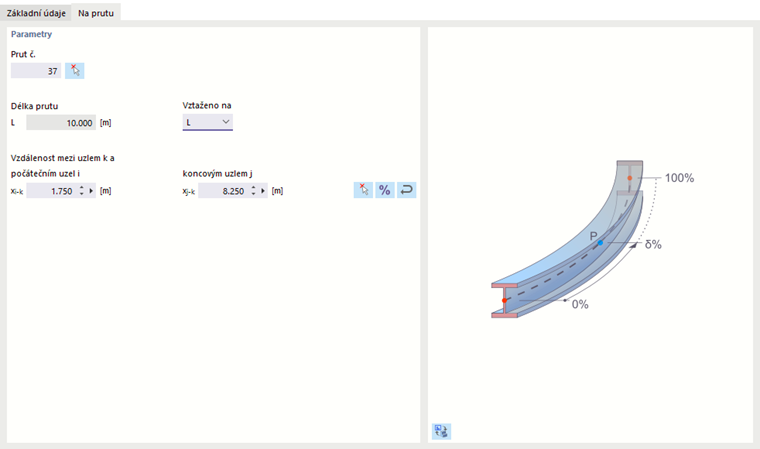

Definovat uzel na prutu

Referenční uzly

Tyto souřadnice se obvykle vztahují k počátku globálního souřadnicového systému (záznam '--'). Je rovněž možné definovat souřadnice ve vazbě na jiný uzel. To je například užitečné pro umístění uzlu v určité vzdálenosti od definované pozice. K tomu se nabízí možnost 'Předchozí' v seznamu. Referenční uzel může být také zadán přímo nebo vybrán pomocí v modelu.

Výběr referenčního uzlu

Souřadnicový systém

Souřadnicový systém představuje referenční systém, ve kterém je pozice uzlu v prostoru popsána. Většina uzlů může být definována v souřadnicovém systému 'Globální XYZ'. Jsou ale také možné uživatelsky definované souřadnicové systémy. V kapitole Souřadnicové systémy je popsáno, jak vytvořit nový souřadnicový systém. Všechny souřadnicové systémy chápejte jako pravotočivé.

Typ souřadnic

Pro popis pozice uzlu jsou k dispozici různé formáty, které se nabízejí v závislosti na geometrii modelu.

Výběr typu souřadnic

Většina uzlů může být definována jako typ 'Kartézský': Os X, Y a Z popisují translaci (protažení), přičemž všechny směry mají stejnou důležitost. Cylindrické typy souřadnic usnadňují zadávání otočně souměrných geometrických tvarů. Pozice uzlu je pak určena vzdáleností, poloměrem a úhlem. Polární typ souřadnic umožňuje definici uzlu v kulovém systému pomocí poloměru a dvou úhlů.

Souřadnice

Pozice uzlu může být popsána souřadnicemi X, Y, Z. Pokud se jedná o cylindrický nebo polární typ souřadnic, je třeba zadat vzdálenosti a úhly. V takovém případě jsou také zobrazeny 'Globální souřadnice' uzlu v kartézském souřadnicovém systému.

Pomocí tlačítka Použít a pokračovat můžete definovat více uzlů, aniž byste opustili dialog.

Podpora

K uzlu můžete přiřadit podporu. Stupně volnosti a tuhosti pružiny jsou definovány v podmínkách podpory (viz kapitola Uzlové podpory).

Uvolnění

Uvolnění v uzlu poskytuje možnost oddělení modelu v tomto místě (viz kapitola Uzlová uvolnění). To umožňuje řídit, které posuvy nebo otáčení se v uzlu přenášejí.

Spojení s blízkými objekty

Spojení automaticky propojuje uzel s jiným objektem, který se nachází v určitém poloměru okolo uzlu (viz kapitola Uzlová spojení). Typ spojení můžete přiřadit v nové záložce.

Grafické zadání uzlů

Pokud vyvoláte dialog 'Nový uzel' pomocí tlačítka , můžete uzly přímo umístit kliknutím v pracovní rovině.

Grafické zadání uzlů

Uzlů se obvykle chytá do mřížky, která je orientována na aktuální souřadnicový systém. Pokud zadáte souřadnice v dialogu ručně, můžete je také potvrdit tlačítkem Použít. Ujistěte se však, že ponecháte kurzor myši v dialogovém okně, aby vaše zadání nebylo přepsáno novou pozicí.
