Rotace

Vyberte model, zatížení nebo pomocné objekty, které chcete rotovat. Poté klikněte na tlačítko (viz obrázek # extbookmark manual|image027068|Nástroje pro modelování#). V dialogu 'Rotovat' je třeba zadat, zda se mají objekty při rotaci kopírovat, a zadat parametry.

Dialog ' Rotace '

Základní údaje

Záložka Základní údaje spravuje základní parametry pro rotování objektů.

Kopírovat

Pokud není zaškrtávací políčko 'Vytvořit kopii' označeno, vybrané objekty se natočí. Pokud chcete vytvořit jednu nebo více kopií, zaškrtněte toto políčko. Poté zadejte 'Počet kopií' pro počet kopií.

Parametry rotace

Zadejte 'úhel rotace' Φ. Úhel je zadán v pravotočivém souřadném systému. Pokud je zadáno více kopií, zaškrtávací políčko 'Celkem' určuje, zda se nastaví úhel mezi jednotlivými kopiemi nebo mezi originálem a poslední kopií.

Zadejte 'Souřadný systém', v němž mají objekty rotovat. Uživatel může vybrat uživatelsky definovaný souřadný systém ze seznamu nebo vytvořit nový pomocí tlačítka .

V seznamu 'Osa rotace pomocí' máme dvě možnosti, jak nastavit osu rotace:

• Bod a paralelní osa: Osa rotace probíhá rovnoběžně s jednou osou zadaného souřadného systému. V seznamu vyberte 'Osu' a zadejte 'Bod P', který leží na ose rotace.
• 2 body: Osa leží kdekoli v prostoru. Zadejte souřadnice pro 'Bod P1' a 'Bod P2' pro zadání osy rotace. Tlačítko umožňuje definovat tyto body graficky.

Číslování & možnosti

Záložka Číslování & možnosti se zobrazí pouze při kopírování. Zde lze ovlivnit číslování nových objektů a provést užitečná nastavení pro kopírování.

Definice natočení souřadných systémů a zatížení

Funkce tohoto registru jsou popsány v kapitole # extbookmark manual|numberingAndOptionsTab|Posun/Kopie#. Navíc jsou zde dvě kontrolní pole, která se specificky vztahují k rotaci.

Zaškrtávací políčko u možnosti 'Natočit lokální souřadný systém' je důležité především při rotaci svislých prutů. Toto nastavení určuje, zda se mají osy také natočit nebo změnit s ohledem na obecná zadání (viz kapitola Průřez ).

Pokud je zaškrtnuto políčko 'Nastavit zatížení - zatížení na uzel', změní se při kopírování směr zatížení na uzel definovaného v globálním souřadném systému. Program RSTAB konvertuje zatížení na novou vrstvu stejným způsobem jako lokální osamělá zatížení. Pokud není zaškrtávací políčko aktivováno, zůstane globální směr zatížení zachován.

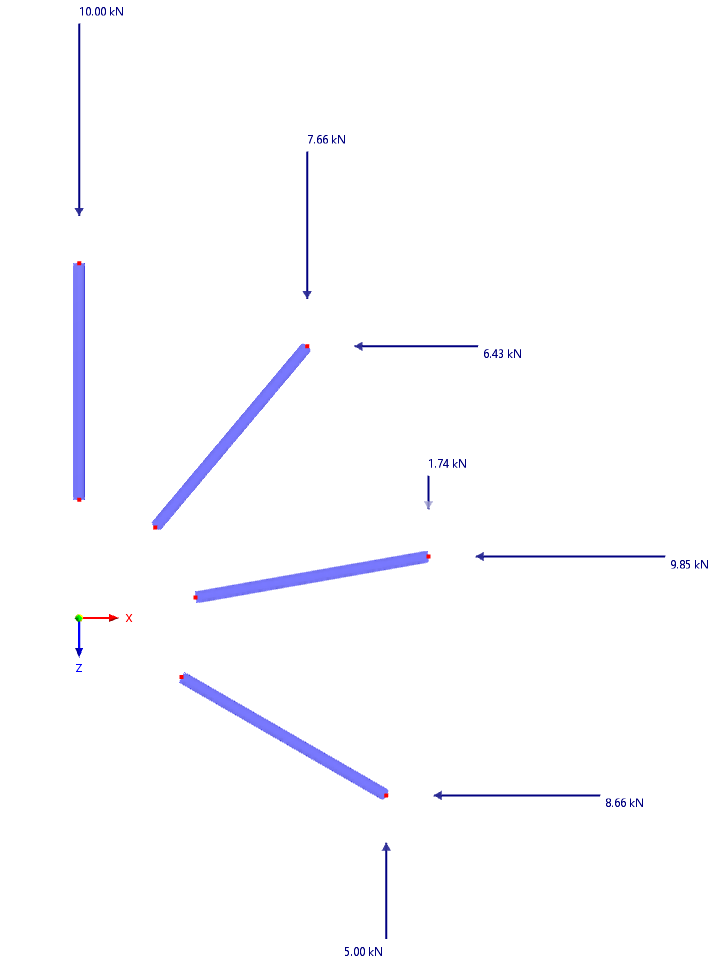

Upravená zatížení na uzel při trojnásobném natočení o 40 °

Rotace po krocích

Záložka Rotace po krocích se zobrazí, pokud jsou zadány alespoň dvě kopie, a v poli Číslování a možnosti je zaškrtnuto políčko 'Různé úhly rotace'.

Definice různých úhlů natočení pro kopie

V tabulce lze zadat úhel 'Rotace' mezi kopiemi.

Nastavení propojení

Záložka Nastavení propojení se zobrazí, pokud je v záložce Číslování a možnosti zaškrtnuto políčko 'Propojení kopírovaných objektů'. Funkce jsou popsány v kapitole # extbookmark manual|stepLinksTab|Posun/Kopie#.
