Selektieren Sie die Modell-, Last- oder Hilfsobjekte, die Sie drehen möchten. Klicken Sie dann auf die Schaltfläche
(siehe Bild
Modellierungstools
). Im Dialog 'Rotieren' geben Sie an, ob die Objekte beim Rotieren kopiert werden sollen, und legen die Parameter fest.
Basis
Das Register Basis verwaltet die elementaren Parameter zum Rotieren der Objekte.
Kopieren
Befindet sich im Kontrollfeld 'Kopie erstellen' kein Häkchen, so werden die selektierten Objekte gedreht. Wenn Sie eine oder mehrere Kopien erzeugen wollen, haken Sie das Kontrollfeld an. Geben Sie dann die 'Anzahl Schritte' an, die die Menge an Kopien beschreibt.
Rotationsparameter
Geben Sie den 'Drehwinkel' Φ an. Er ist auf ein rechtsdrehendes Koordinatensystem bezogen. Das Kontrollfeld 'Gesamt' steuert bei mehreren Kopien, ob der Winkel zwischen den einzelnen Kopien oder zwischen dem Original und der letzten Kopie angesetzt wird.
Legen Sie das 'Koordinatensystem' fest, in dem die Objekte gedreht werden sollen. Sie können ein benutzerdefiniertes Koordinatensystem in der Liste auswählen oder mit der Schaltfläche
neu erstellen.
In der Liste 'Rotationsachse durch' stehen zwei Möglichkeiten zur Auswahl, um die Drehachse festzulegen:
- Punkt und parallele Achse: Die Drehachse verläuft parallel zu einer Achse des angegebenen Koordinatensystems. Wählen Sie die 'Achse' in der Liste aus und geben den 'Punkt P' an, der auf der Drehachse liegt.
- 2 Punkte: Die Achse liegt beliebig im Raum. Geben Sie die Koordinaten für 'Punkt 1' und 'Punkt 2' an, um die Drehachse festzulegen. Mit der Schaltfläche
können Sie die Punkte grafisch bestimmen.
Nummerierung und Optionen

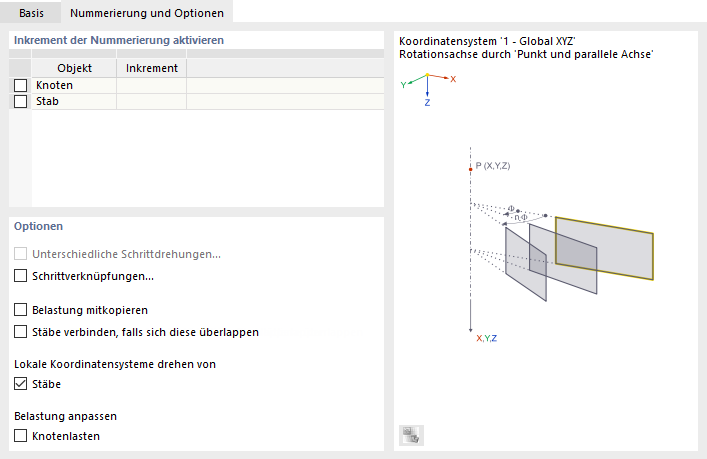

Das Register Nummerierung und Optionen wird nur beim Kopieren angezeigt. Sie können hier die Nummerierung der neuen Objekte beeinflussen und nützliche Einstellungen zum Kopieren treffen.
Die Funktionen dieses Registers sind im Kapitel Verschieben und Kopieren beschrieben. Zusätzlich stehen zwei Kontrollfelder zur Verfügung, die speziell das Rotieren betreffen.
Das Kontrollfeld für 'Lokale Koordinatensysteme drehen' ist in erster Linie beim Rotieren vertikaler Stäbe relevant. Es steuert, ob die Achsen mitgedreht oder unter Berücksichtigung der globalen Vorgaben neu ausgerichtet werden (siehe Kapitel Querschnitt ).

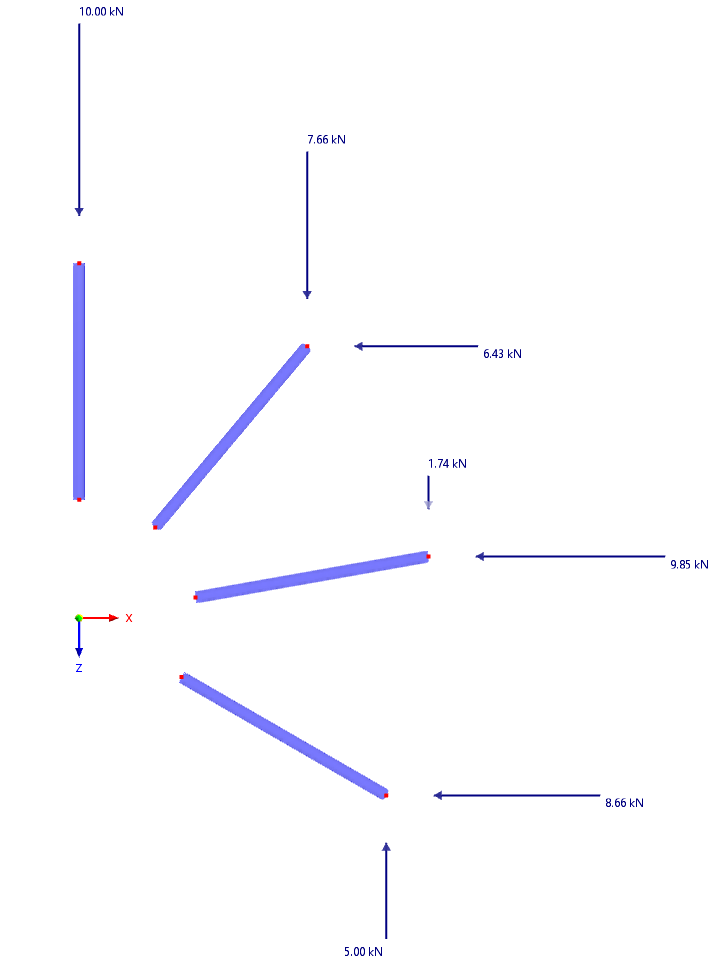

Wenn das Kontrollfeld 'Belastung anpassen von Knotenlasten' angehakt ist, wird die Richtung der im globalen Koordinatensystem definierten Knotenlasten beim Kopieren geändert. RSTAB rechnet die Lasten wie lokale Einzellasten auf die neue Lage um. Ist das Kontrollfeld nicht aktiviert, so wird die globale Lastrichtung beibehalten.
Schrittdrehungen
Das Register Schrittdrehungen wird angezeigt, wenn mindestens zwei Kopien vorgegeben sind und im Register Nummerierung und Optionen das Kontrollfeld 'Unterschiedliche Schrittdrehungen' angehakt ist.
In der Tabelle können Sie die Winkel der 'Drehung' zwischen den Kopien individuell festlegen.
Schrittverknüpfungen
Das Register Schrittverknüpfungen wird angezeigt, wenn im Register Nummerierung und Optionen das Kontrollfeld 'Schrittverknüpfungen' angehakt ist. Die Funktionen sind im Kapitel Verschieben und Kopieren beschrieben.
