Obrót

Wybierz model, obciążenie lub obiekty pomocnicze, które chcesz obrócić. Następnie kliknij przycisk (patrz rysunek # extbookmark manual|image027068|Narzędzia do modelowania #). W oknie dialogowym 'Obrót' należy określić, czy obiekty mają być kopiowane podczas obracania, oraz zdefiniować parametry.

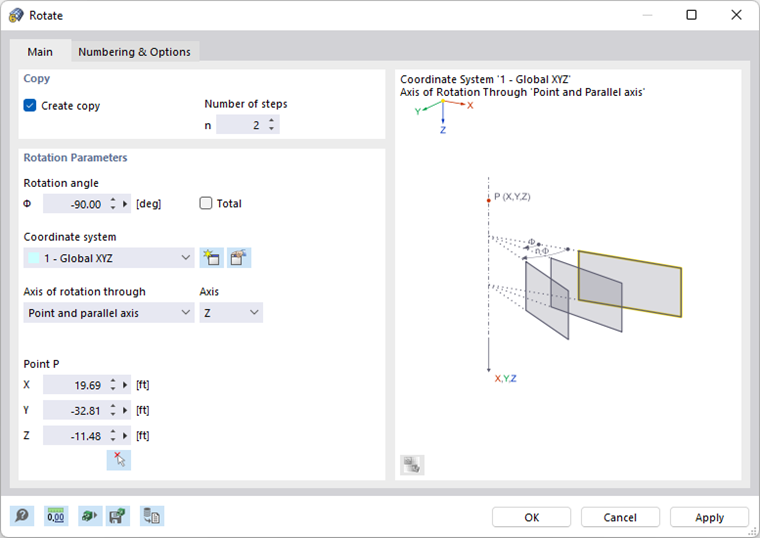

Okno dialogowe 'Obrót'

Główne

Zakładka Główne zarządza podstawowymi parametrami dotyczącymi obracania obiektów.

Kopiuj

Jeżeli w polu 'Utwórz kopię' nie jest zaznaczony haczyk, wybrane obiekty zostaną obrócone. Jeżeli chcesz utworzyć jedną lub więcej kopii, zaznacz to pole wyboru. Następnie należy wprowadzić 'Liczbę kroków' opisującą liczbę kopii.

Parametry obrotu

Wprowadź 'Kąt obrotu' Φ. Kąt jest odniesiony do prawoskrętnego układu współrzędnych. Podczas tworzenia kilku kopii, pole wyboru 'Łącznie' określa, czy kąt jest stosowany między poszczególnymi kopiami, czy też między oryginałem a ostatnią kopią.

Zdefiniuj 'Układ współrzędnych', w którym obiekty mają zostać obrócone. Można wybrać z listy układ współrzędnych użytkownika lub utworzyć nowy za pomocą przycisku .

Na liście 'Oś obrotu przez' istnieją dwie opcje definicji osi obrotu:

• Punkt i oś równoległa: Oś obrotu przebiega równolegle do osi określonego układu współrzędnych. Wybierz 'Oś' z listy po prawej stronie i wprowadź 'Punkt P' leżący na osi obrotu.
• 2 punkty: Oś leży w dowolnym miejscu w przestrzeni. Wprowadź współrzędne dla 'punktu P1' i 'punktu P2', aby zdefiniować oś obrotu. Za pomocą przycisku można graficznie zdefiniować punkty.

Numeracja

Zakładka Numerowanie i opcje jest wyświetlana tylko podczas kopiowania. W tym miejscu można wpłynąć na numerację nowych obiektów i wprowadzić ustawienia przydatne podczas kopiowania.

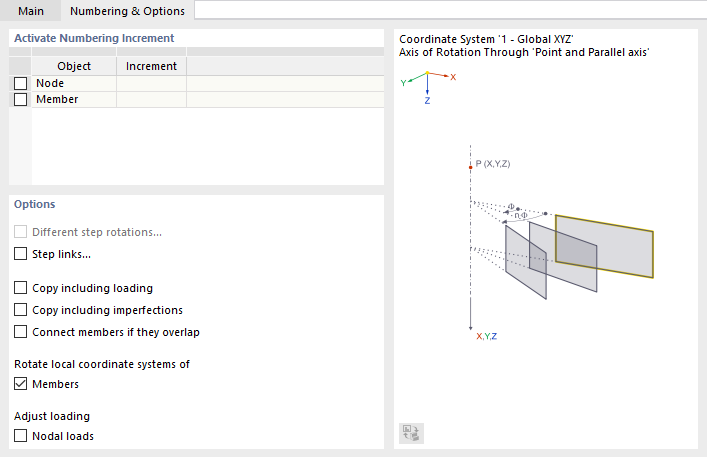

Definiowanie obrotu dla układów współrzędnych i obciążenia

Funkcje tego rejestru są opisane w rozdziale #extbookmark manual|zakładka numerowanieIOpcje|Przenoszenie i kopiowanie # opisane. Ponadto dostępne są dwa pola wyboru, które mają wpływ na obrót.

Pole wyboru 'Obracać lokalne układy współrzędnych' jest istotne przede wszystkim podczas obracania prętów pionowych. Od tego ustawienia zależy, czy osie mają zostać obrócone czy wyrównane, przy uwzględnieniu ogólnych ustawień (patrz Przekrój ).

Jeżeli pole wyboru 'Obciążenie korygujące' w polu 'Obciążenia węzłowe' jest zaznaczone, podczas kopiowania kierunek obciążeń węzłowych zdefiniowanych w globalnym układzie współrzędnych zostanie zmieniony. Program RSTAB przekształca obciążenia w nową warstwę w taki sam sposób, jak lokalne obciążenia skupione. Jeżeli pole wyboru nie jest aktywne, globalny kierunek obciążenia zostaje zachowany.

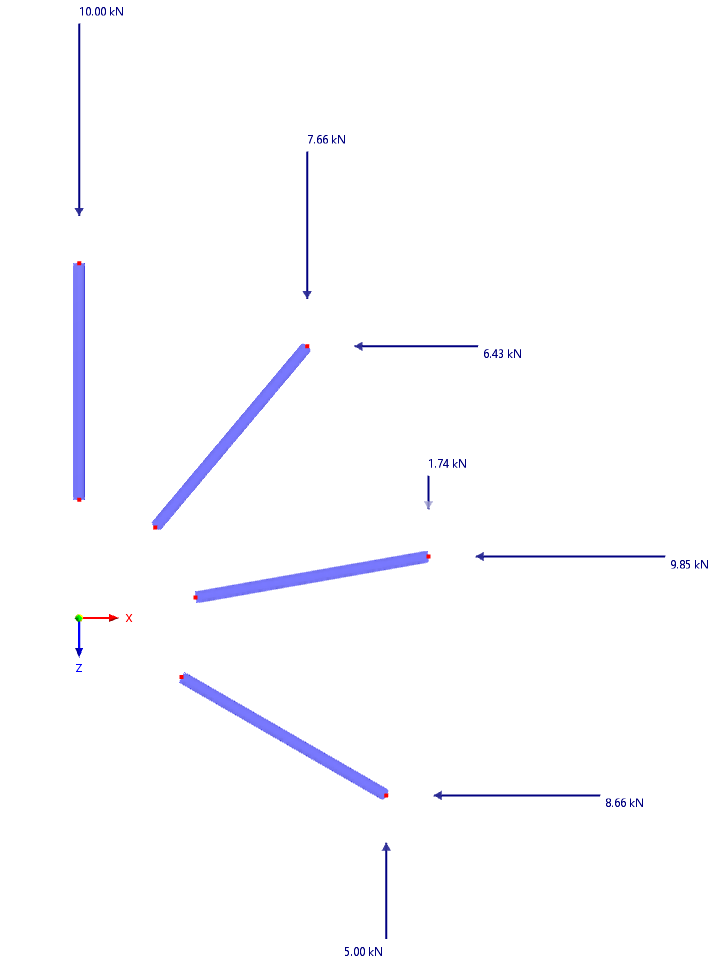

Skorygowane obciążenia węzłowe przy trzykrotnym obrocie o 40 °

Obroty krokowe

Zakładka Obroty krokowe jest wyświetlana, jeśli określone są co najmniej dwie kopie i jest zaznaczone pole wyboru 'Różne obroty krokowe' w zakładce Numerowanie i opcje zakładki.

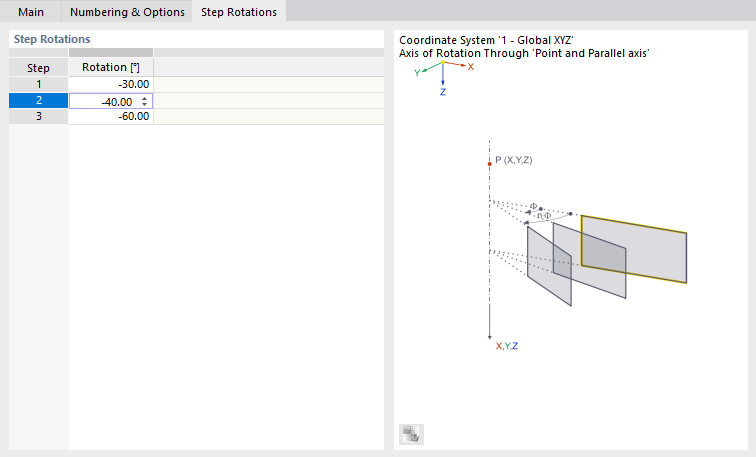

Definiowanie różnych kątów obrotu dla kopii

W tabeli można indywidualnie zdefiniować kąty 'Obrót' między kopiami.

Połączenia obiektów

Zakładka Połączenia schodkowe jest wyświetlana, jeżeli w zakładce numberingAndOptionsTab Numeracja i opcje pole wyboru 'Połączenia schodkowe' jest zaznaczone. Funkcje znajdują się w rozdziale # extbookmark manual|stepLinksTab|Przenoszenie i kopiowanie # opisane.
