Modální analýza spektra odezvy a zohlednění smyku v základu podle NBC 2020 v programu RFEM 6

Odborný článek z oblasti statiky za použití softwaru Dlubal

  • Databáze znalostí

Odborný článek

Více zjednodušující postup, metodu náhradních statických sil (ESFP) v článku 4.1.8.11, lze použít pro všechny ostatní konstrukce.

U konstrukcí, které splňují podmínky pro dynamickou analýzu, se v 4.1.8.12 [1] definují dvě další dílčí metody: lineární dynamická analýza, a to buď s modální analýzou spektra odezvy, nebo numerickou integrací lineární časové analýzy a nelineární dynamická analýza. Tento článek se zaměří na modální analýzu spektra odezvy (RSA) a na další požadavky na smykovou únosnost v základu definované v NBC 2020.

Varianty smyku v základu podle NBC 2020

Za předpokladu, že se RSA počítá podle NBC 2020, což přesahuje rámec tohoto článku, lze smykovou sílu v základu stanovit u spodního podlaží konstrukce v každém z ortogonálních směrů, v kterém působí příčné seizmické zatížení. Článek 4.1.8.12 [1] uvádí řadu kroků stanovujících různé možnosti smyku v základu, které jsou nezbytné pro konečné nastavení smyku v podlažích, sil v podlažích, prutových sil a případně průhybů.

Krok 1: Podle věty (5) [1] se stanoví pružný smyk v základu Ve na základě lineární dynamické analýzy, což je prvním krokem k pochopení požadavků na smyk v základu podle NBC. Ve by nemělo zahrnovat žádné další faktory ani součinitele použité na spektrum odezvy.

Krok 2: Stanovte upravený elastický smyk v základu, Ved, také známý jako „upravená laterální seizmická návrhová pružná síla v základu“, podle věty (6) [1] za použití Ve určeného z věty (5) [1]. Pro všechny konstrukce, které se nacházejí na jiných místech než XF a které mají systém odolnosti proti seizmickým silám (SFRS) s modifikačním součinitelem síly vztaženým k duktilitě Rd rovným nebo větším než 1,5, pak pro získání Ved musí být Ve vynásobeno větším z následujících dvou součinitelů:

Návrhový pružný smyk v základu Ve podle NBC 2020

Max 2 S(0.2)3 S(Ta)  1.0 , S(0.5)S(Ta)  1.0

S(0.2) Návrhové zrychlení spektrální odezvy pro periodu T = 0,2 s
S(0.5) Návrhové zrychlení spektrální odezvy pro periodu T = 0,5 s
S(Ta) Návrhové zrychlení spektrální odezvy pro základní periodu kmitání konstrukce v uvažovaném směru

Krok 3: Výše stanovený Ved se vynásobí součinitelem důležitosti Ie uvedeným v článku 4.1.8.5 [1] a vydělí modifikačním součinitelem síly vztaženým k duktilitě a modifikačním součinitelem síly vztaženým k navýšení pevnosti RdRo, stanovenými v tabulce 4.1.8.9 [1] pro posouzení zadané laterální seizmické síly Vd.

Krok 4: Stanovte určenou laterální seizmickou sílu V podle článku 4.1.8.11 [1] podle zjednodušené metody náhradních statických sil (ESFP).

Požadavky na zvýšení smyku v základu podle NBC 2020

Spolu s výše uvedeným a ve shodě s 4.1.8.12(8) [1] v případě, že Vd z kroku 3 je menší než 80% V z kroku 4, pak je třeba brát Vd jako 0,8V pro běžné konstrukce a nepravidelné konstrukce posuzovatelné pomocí metody náhradních statických sil.

Pro všechny nepravidelné konstrukce, které vyžadují dynamickou analýzu popsanou v 4.1.8.7 [1], jakož i pro dřevěné konstrukce vyšší než 4 patra splňující kritéria stanovená v 4.1.8.12(12) [1], se výsledné Vd rovná větší z hodnot Vd nebo 100% V uvedené v 4.1.8.12(9) [1].

Kromě těchto minim by měl být pro stanovení návrhových hodnot podle 4.1.8.12(10) [1] součinitel Vd/Ve použit na pružný smyk podlaží, síly v podlažích, prutové síly a průhyby včetně účinků mimořádného kroucení.

Smyk v základu podle NBC 2020 v programu RFEM 6

Vzhledem k různým variantám stanovení smyku v základu v NBC 2020 může být v programu RFEM 6 obtížné určit, která varianta smyku v základu je k dispozici při analýze spektra odezvy podle normy.

V addonu Analýza spektra odezvy jsou v detailech zadání spekter k dispozici dva typy spektra, a to „Pružné spektrum“ a „Návrhové spektrum “.

Typ "Pružné spektrum" stanoví pružný smyk v základu Ve z 4.1.8.12(5) [1] nebo z kroku 1 výše. Tato hodnota nezahrnuje úpravu pomocí Ie/Rd Ro ani jiné faktory.

"Návrhové spektrum" poskytne návrhový smyk v základu Vd z 4.1.8.12(7) [1] nebo z kroku 3 výše. Je však třeba zdůraznit, že přídavný součinitel uvedený v 4.1.8.12(6) nebo v kroku 2 výše se do tohoto výpočtu nezahrnuje. Výpočet zahrnuje Ie/Rd Ro, protože tyto proměnné jsou uvedeny přímo v "Návrhovém spektru", zatímco pro "Pružné spektrum" uvedeny nejsou.

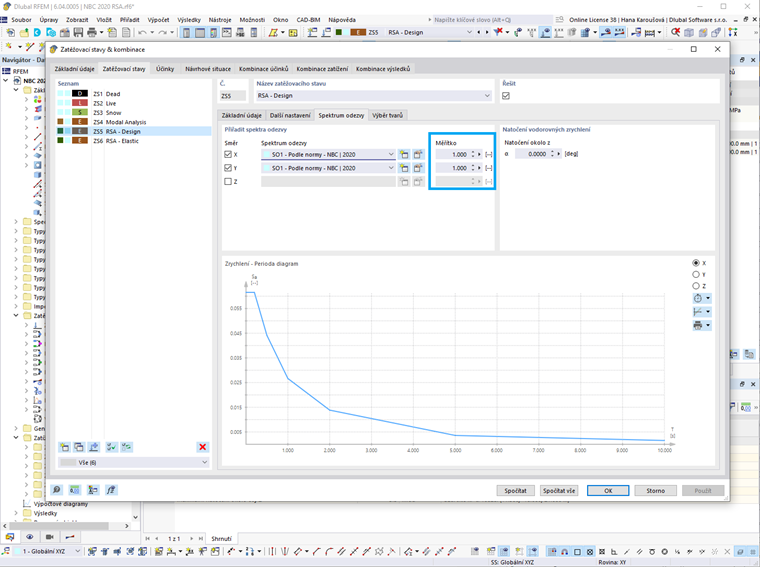

U obou typů spektra lze škálovat spektrum odezvy přímo pro zohlednění požadavků na faktor zvětšení. Například neboť „Pružné spektrum“, které je zapotřebí pro analýzu průhybů konstrukce, neobsahuje účinky Ie/Rd Ro, může být případně upraveno pomocí Vd/Ve jak vyžaduje 4.1.8.12(10). Pro typ „Návrhové spektrum“ lze použít faktor zvětšení Vd/Ve navíc pro faktor uvedený v 4.1.8.12(6) nebo kroku 2 výše, který není zahrnut do výpočtu. Addon Analýza spektra odezvy nabízí možnost zvětšení v každém z globálních směrů X, Y a Z, v nichž může působit seizmická síla.

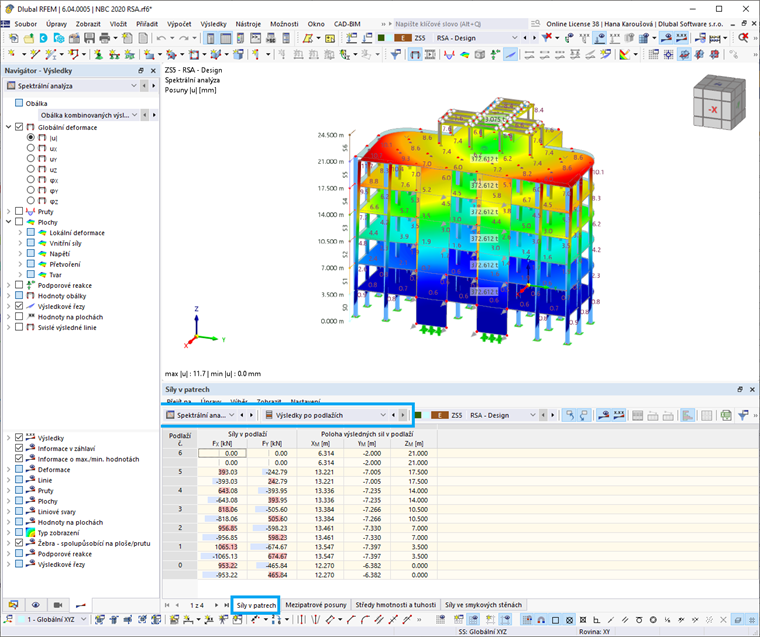

Je třeba také zmínit, že při použití addonu Model budovy je nyní v programu RFEM 6 automaticky k dispozici mezipatrový posun a smyk v základu ve výsledkové tabulce Spektrální analýza. V rozbalovací nabídce je možné vybrat možnost "Výsledky po podlažích" a v záložce "Síly v patrech" se zobrazí smykové síly pro každé podlaží.

Krátce řečeno, lineární dynamickou analýzu a zejména modální analýzu spektra odezvy, požadovanou normou NBC 2020, lze realizovat v MKP programu RFEM 6 s addonem Analýza spektra odezvy. Různé varianty smyku v základu podle čl. 4.1.8.12 [1] je možné získat pomocí programu buď nastavením typu spektra nebo faktoru zvětšení.

Podívejte se na záznam webináře „Analýza spektra odezvy podle NBC 2020 v programu RFEM 6“, který je k dispozici na níže uvedeném odkazu, s úvodem do analýzy spektra odezvy podle NBC 2020 v programu RFEM 6.

Autor

Amy Heilig, PE

Amy Heilig, PE

Generální ředitelka - pobočka v USA
technická podpora a prodej

Amy Heilig je ředitelkou americké pobočky společnosti Dlubal Software ve Filadelfii, PA. Mezi její úkoly patří prodej a technická podpora zákazníkům a navíc se podílí na vývoji programů pro severoamerický trh.

Klíčová slova

Seizmický Zemětřesení Spektrum odezvy Modální analýza spektra odezvy Metoda náhradních statických sil Analýza spektra odezvy Smyk v základu Pružný smyk v základu Návrhový smyk v základu NBC NBC 2020 Kanadská národní stavební norma

Literatura

[1]   National Building Code of Canada 2020 Volume 1. 2020, National Research Council of Canada Ottawa, ON, Canada.
