Štíhlosti

Tabulka s výsledky pro kontrolu štíhlosti může být zobrazena pro pruty nebo sady prutů podle posuzovaných objektů.

Tabulka | Štíhlosti po prutech

Některé návrhové normy doporučují dodržování mezních štíhlostí nezávisle na využití posouzení stability. Ve výchozím nastavení jsou výsledkové tabulky štíhlosti deaktivovány, můžete je však aktivovat pomocí Správce výsledkových tabulek (tlačítko ve výsledkových tabulkách).

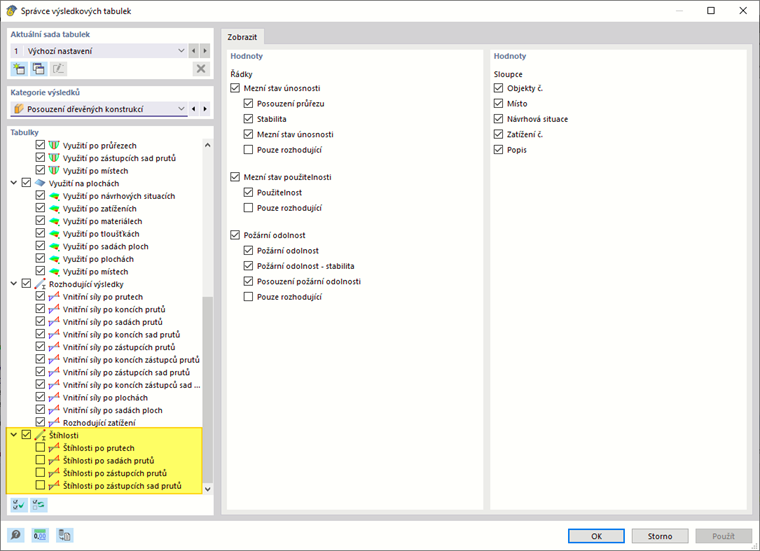

Správce výsledkových tabulek | Aktivace štíhlostí

Štíhlost pro ohybové boulení se vypočítá z poměru poloměru setrvačnosti ke vzpěrné délce. Při výpočtu se, pokud jsou k objektu přiřazeny, zohlední definované Vzpěrné délky. Pokud k objektu není přiřazena žádná vzpěrná délka, zobrazí se ve sloupci s komentářem upozornění a štíhlost se vypočítá s délkou prutu.

Hodnoty štíhlosti se porovnají s mezními hodnotami z Globální nastavení. Pokud je štíhlost větší než mezní hodnota použitá pro namáhání, dojde k červenému označení.

Kontroly štíhlosti tedy nejsou součástí výsledkové tabulky Využití na prutech a ani při nedodržení mezní hodnoty se nezobrazí v Přehledové tabulce posouzení.
