Le tableau des résultats pour la vérification de l’élancement peut être affiché pour les barres ou les ensembles de barres en fonction des objets vérifiés.

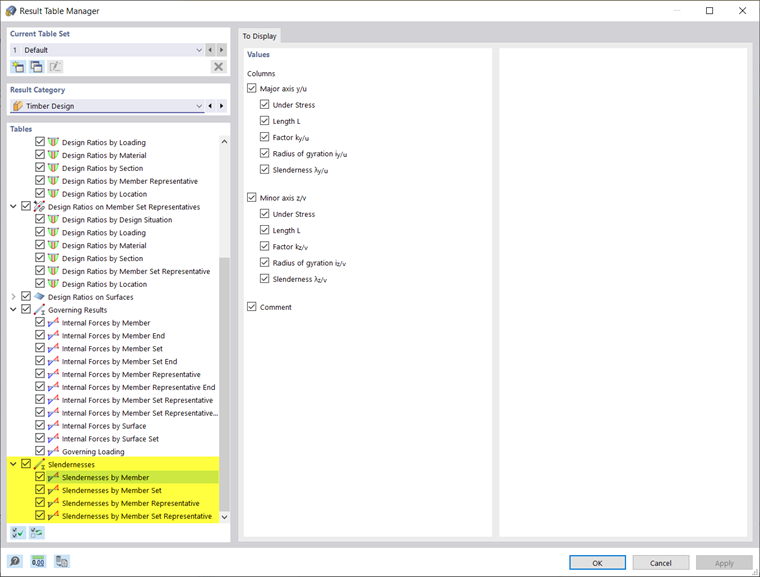

Certaines normes recommandent le maintien des élancements limites indépendamment du ratio de vérification de l’analyse de stabilité. Par défaut, les tableaux des résultats de l’élancement sont désactivés, mais vous pouvez les activer via le Gestionnaire du tableau de résultats (bouton
dans les tableaux des résultats).
L’élancement pour le flambement par flexion se calcule à partir du rapport entre le rayon de giration et la longueur efficace. Lors du calcul, les longueurs efficaces définies sont prises en compte, dans la mesure où elles sont assignées à un objet. Si aucune longueur efficace n’est assignée à un objet, un avertissement est émis dans la colonne de commentaire et l’élancement est calculé avec la longueur de la barre.
Les valeurs d’élancement sont comparées aux valeurs limites des Paramètres globaux. Si l’élancement est supérieur à la valeur limite utilisée pour la sollicitation, un marquage rouge apparaît.
Ainsi, les vérifications de l’élancement ne font pas partie du tableau des résultats Ratios de vérification sur les barres et ne sont pas non plus affichées dans le Tableau récapitulatif des vérifications même si la valeur limite n'est pas respectée.
