Lista 'Parametry globalne' umożliwia zarządzanie wszystkimi parametrami używanymi dla danych geometrycznych i sił wewnętrznych we wzorach.
Dostęp do parametrów globalnych
Listę parametrów globalnych można otworzyć w następujący sposób:
- za pomocą przycisku
na pasku narzędzi tabeli
- Przycisk
w # extbookmark @ 003112 @ manual | okno dialogoweimage027970 |Edytuj wzór#
- Kliknij opcję Parametry globalne w menu Edytuj .

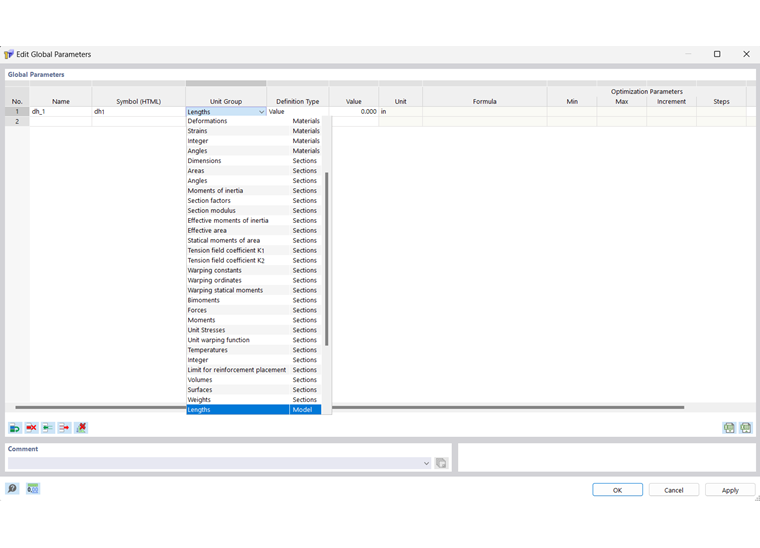

Pojawi się okno dialogowe 'Edytuj parametry globalne'.
W każdym wierszu tabeli definiowany jest jeden parametr. 'Nazwa' parametru musi składać się ze znaków ASCII i nie może zawierać spacji. Nazwa ta służy do identyfikacji parametru we wzorach. Każda nazwa parametru może zostać przydzielona tylko jeden raz. W kolumnie 'Symbol' można opisać parametr za pomocą krótkiego opisu.
W kolumnie 'Grupa jednostek' należy wybrać odpowiednią grupę z listy. Określa, czy parametr reprezentuje długość, grubość, kąt itp. Grupy jednostek są uporządkowane na liście według kategorii.
'Typ definicji' określa, czy parametr jest opisywany przez wartość, czy przez wzór. W zależności od dokonanego wyboru w kolejnych kolumnach można wprowadzić 'Wartość' lub 'Wzór'.
W przypadku wprowadzania wzoru można nie tylko korzystać z parametrów z listy, ale również opisywać odniesienia do obiektów. Obie opcje pokazano na powyższym rysunku. Obowiązują zwykłe konwencje języka JavaScript, których można również używać w przypadku formuł w komórkach tabel i oknach dialogowych. Zostały one opisane w rozdziale wzory .
