Seznam 'Globální parametry' obsahuje všechny parametry, které používáte pro geometrická data a vnitřní síly ve vzorcích.
Úprava globálních parametrů
Seznam globálních parametrů je možné otevřít následujícími způsoby:
- Tlačítkem
v panelu nástrojů v tabulkách
-
v manuálu # extbookmark | dialoguimage027970 |Upravit vzorec#
- Z hlavní nabídky Úpravy > Globální parametry

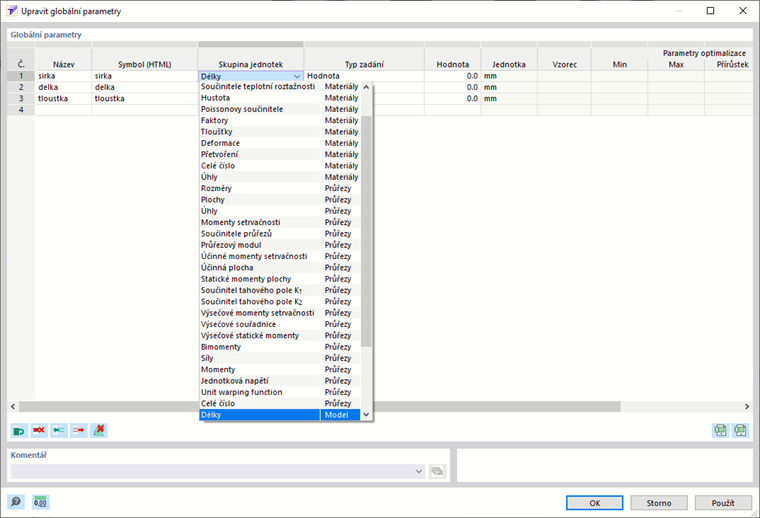

Otevře se dialog 'Upravit globální parametry'.
V každém řádku tabulky se definuje jeden parametr. 'Název' parametru musí obsahovat pouze ASCII znaky a nesmí v něm být mezery. Prostřednictvím tohoto názvu je parametr volán ve vzorcích. Každý název lze zadat pouze jednou. Ve sloupci 'Symbol' je možné parametr stručně popsat.
Ze seznamu 'Skupina jednotek' vyberte vhodnou veličinu. To určuje, zda parametr představuje délku, tloušťku, úhel atd. Skupiny jednotek jsou v seznamu seřazeny podle kategorií.
'Typ zadání' určuje, zda je parametr definován hodnotou nebo vzorcem. V závislosti na tomto výběru můžete v následujících sloupcích zadat 'hodnotu' nebo 'vzorec'.
Při zadávání vzorců lze použít nejen parametry ze seznamu, ale také odkazy na objekty. Obě možnosti jsou znázorněny na obrázku výše. Platí obvyklé JavaScriptové konvence, které lze použít také pro vzorce v buňkách a dialozích. Jsou popsány v kapitole vzorce .
