La liste 'Paramètres globaux' gère tous les paramètres que vous utilisez pour les données de géométrie et les efforts internes dans les formules.
Accès aux paramètres globaux
Vous pouvez ouvrir la liste des paramètres globaux des manières suivantes :
- Utilisez le bouton
de la barre d'outils du tableau. - Bouton
dans le manuel # extbookmark | boîte de dialogueimage027970 |Modifier la formule#.
- Cliquez sur Paramètres globaux dans le menu Modifier.

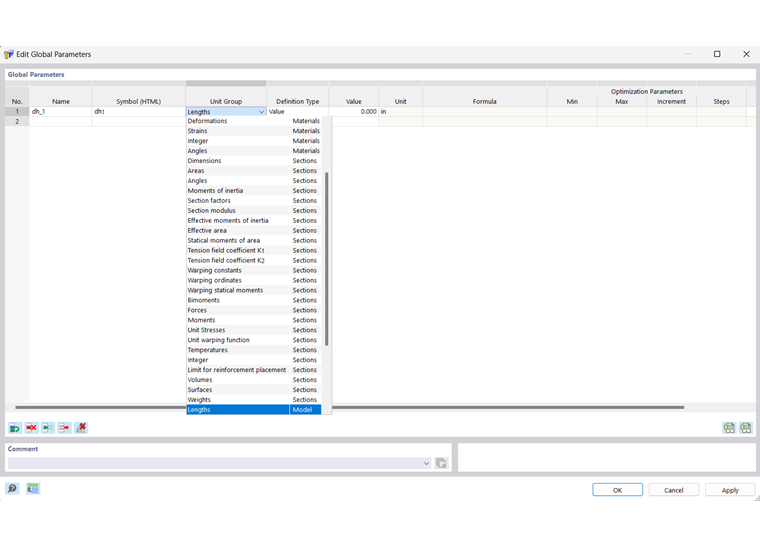

La boîte de dialogue « Modifier les paramètres globaux » s'affiche.
Chaque ligne du tableau gère un paramètre. Le « Nom » d'un paramètre doit être composé de caractères ASCII et entré sans espace. Le nom est utilisé pour adresser le paramètre dans les formules. Chaque nom de paramètre ne peut être assigné qu'une seule fois. Dans la colonne « Symbole », vous pouvez décrire le paramètre à l'aide d'une brève description.
Sélectionnez le « Groupe d'unités » du paramètre dans la liste. Détermine si le paramètre représente une longueur, une épaisseur, un angle, etc. Les groupes d'unités sont triés par catégories dans la liste.
Le « Type de définition » détermine si le paramètre est décrit par une valeur ou une formule. Selon votre sélection, vous pouvez entrer la « Valeur » ou la « Formule » dans les colonnes suivantes.
Lorsque vous entrez une formule, vous pouvez non seulement utiliser les paramètres de la liste, mais également décrire les références aux objets. Les deux options sont illustrées dans l'image ci-dessus. Les conventions habituelles de JavaScript s'appliquent. Vous pouvez également les utiliser pour les formules dans les cellules de tableau et les boîtes de dialogue. Elles sont décrites au chapitre formules .
