Configurations pour l'ELU

Cette boîte de dialogue permet de définir les spécifications de base pour la vérification à l'état limite ultime. La structure de base de la boîte de dialogue pour la configuration du calcul et l'option pour l'assigner aux objets individuels sont décrites dans le chapitre Vérification de l'acier .

Important

Les spécifications d'une configuration à l'état limite ultime s'appliquent à tous les objets auxquels cette configuration est assignée. Si aucune configuration pour l'ELU n'est assignée à un objet à vérifier, aucune vérification à l'état limite ultime n'est effectuée pour cet objet.

Général

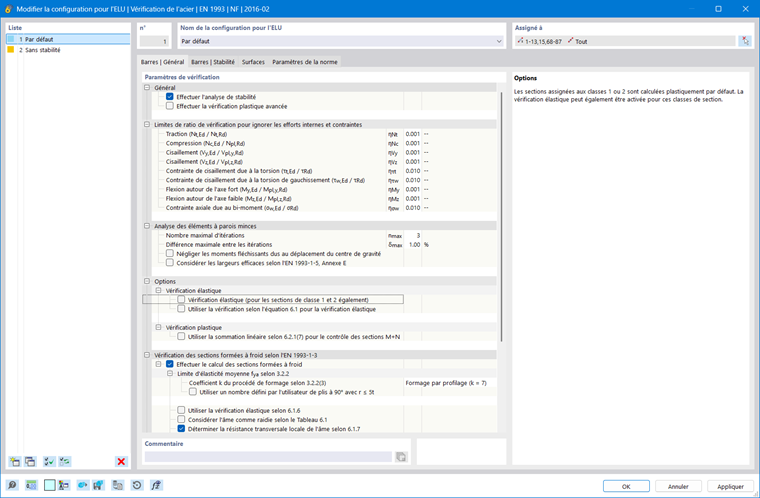

L'onglet Général vous permet de définir différents paramètres qui influent sur la vérification de l'acier.

Général

La case « Effectuer les vérifications de stabilité » permet de contrôler si des analyses de stabilité sont effectuées en plus des vérifications de section. Désactivez cette case si vous ne souhaitez pas effectuer d'analyse de stabilité ou si vous avez déjà pris en compte les effets sur la stabilité dans la détermination des efforts internes (par exemple, lors du calcul selon la théorie du second ordre ou une analyse des grandes déformations avec des imperfections et/ou une réduction de rigidité, de validité et d'autres paramètres selon la norme de calcul).

Si l'analyse de stabilité est activée, les longueurs efficaces ou les conditions aux limites doivent être spécifiées pour les objets respectifs. Si elles ne sont pas assignées, un message d'avertissement apparaît dans le tableau de résultats Erreurs et avertissements. Les câbles et les barres en traction sont exclus de cet avertissement car, par définition, seuls des efforts de traction peuvent se produire et aucune analyse de stabilité n'est donc requise.

Valeur limite pour les cas spécifiques

Les normes de calcul, qui sont souvent basées sur un calcul manuel, n'autorisent que des formules de calcul ou des conditions d'interaction pour certaines combinaisons d'efforts internes. Au sein d'un calcul de structure sur un modèle 3D, des valeurs faibles pour les efforts internes sont souvent obtenues. Bien qu'elles ne soient pas importantes pour la capacité portante d'un point de vue technique, elles empêchent certaines vérifications ou imposent l'utilisation de formules d'interaction moins favorables si la norme de calcul est strictement respectée. L'option Valeurs limites pour les cas spécifiques vous permet donc de négliger certains efforts internes lors du calcul de manière simple et transparente et de contourner les problèmes mentionnés ci-dessus.

Informations

Le paramétrage des valeurs limites n'est basé sur aucune réglementation.

La définition est effectuée en spécifiant le composant de la résistance plastique de section, qui est déterminé de manière simplifiée via les propriétés de la section. Il ne s'agit pas de capacités de calcul réglementées par la norme, les réglementations spécifiques aux normes (par exemple pour la classification des sections) ne sont donc pas prises en compte, car elles ne correspondent pas à l'objectif de la définition des valeurs limites. Vous ne devez donc utiliser les valeurs limites supérieures qu'à des fins de test.

Si un effort interne se trouve dans les valeurs limites, aucun autre avertissement n'indique qu'il a été négligé. Dans les Détails de vérification, le commentaire « Négligeable » après l'effort interne respectif vous permet de vérifier facilement quels efforts internes ont été négligés en raison des paramètres de valeur limite et non pris en compte dans la vérification. Si tous les efforts internes sont négligeables en un point, seule la vérification des efforts internes négligeables y est affichée.

Si vous avez activé le module complémentaire Flambement par flexion-torsion (7 degrés de liberté), une valeur limite pour le bimoment et les contraintes de cisaillement dues à la torsion secondaire est également disponible pour certaines normes de calcul.

Plus d'options

Selon la norme de calcul sélectionnée, d'autres options sont disponibles dans la configuration pour l'ELU. Il y a par exemple des options pour activer un calcul de section élastique pour toutes les sections, pour sélectionner différentes formules d'interaction ou d'autres paramètres détaillés pour le calcul du flambement local et par cisaillement.

stabilité

L'onglet Stabilité est disponible si l'analyse de stabilité est activée dans l'onglet Général. Selon la norme de calcul sélectionnée, vous pouvez définir d'autres paramètres pour l'analyse de stabilité.

Point d'application de la charge

Si des charges transversales sont disponibles, il est important de définir où ces forces agissent sur la section : Selon l'application de la charge, les charges transversales peuvent avoir un effet stabilisant ou déstabilisant et ainsi influencer de manière significative le moment critique pour le déversement Mcr.

Informations

Le paramètre de la position de l'application de charge n'est pris en compte que lors de l'utilisation du solveur de valeurs propres.

D'autres options sont disponibles selon la norme de calcul sélectionnée.

Paramètres de la norme

Pour la norme de calcul EN 1993, tous les coefficients pertinents selon l'Annexe Nationale sélectionnée sont répertoriés dans l'onglet Paramètres de la norme. Pour entrer une valeur définie par l'utilisateur, vous pouvez ajuster la valeur dans la zone de texte correspondante. Utilisez le bouton Rétablir les valeurs par défaut pour réinitialiser les valeurs aux valeurs par défaut de l'Annexe nationale sélectionnée.
