Configurations de protection incendie

Configurations de protection incendie sont actuellement disponibles pour le calcul de l'acier selon les normes suivantes :

  • EN 1993
  • NTC
  • GB 50017

Ces configurations déterminent selon quelles directives les vérifications de protection incendie d’un objet sont effectuées ("dimensionnement à chaud"). Ici, vous pouvez définir les paramètres pour la détermination de la température de l'acier utilisée dans la vérification de protection incendie.

Informations

Le concept des configurations de dimensionnement est décrit dans le chapitre Stahlbemessung.

Important

Les directives d'une configuration de protection incendie s'appliquent à toutes les barres et ensembles de barres auxquels cette configuration est assignée. Si aucun objet de la liste Zu bemessende Objekte n’est associé à une configuration, aucune vérification de protection incendie n’est effectuée pour cet objet.

EN 1993 / NTC

La dimensionnement pour la situation exceptionnelle d'un incendie est en principe identique à la vérification de l'état limite ultime. En raison de la température finale élevée de l'acier, les valeurs caractéristiques du matériau sont cependant réduites en conséquence. Les règlements correspondants se trouvent par exemple dans EN 1993-1-2 [1].

Définition de la température

Dans la liste (voir image Nouvelle configuration de protection incendie), vous avez deux options pour définir la température finale :

  • Analytique : La température de l'acier à un moment donné est déterminée à partir de la température d'ambiance selon différentes courbes d'incendie.
  • Manuelle : Vous pouvez définir la température finale de l'acier de manière personnalisée.

Détermination analytique

Saisissez dans la catégorie Paramètres de calcul de la résistance au feu la durée requise de protection incendie tfi,erf et l'intervalle de temps Δt pour le calcul de la température.

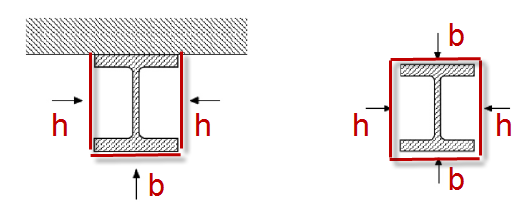

Une section peut être considérée comme exposée au feu de tous côtés ou de trois côtés pour le dimensionnement. Cela influence le calcul de la température de la structure et la détermination des facteurs de vérification conformément à [1]. Pour une exposition au feu sur trois côtés, vous pouvez définir la largeur du côté protégé de façon personnalisée ou utiliser la détermination automatique : Il est simplifié de supposer qu'un côté est protégé sur toute la largeur de la section et n'est pas exposé au feu (cas typique pour une poutre avec une dalle en béton reposante).

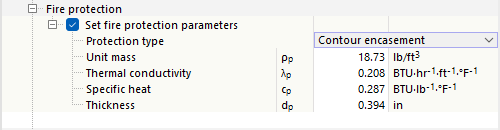

Si la section est protégée contre l'exposition au feu par certaines mesures, cochez la case 'Définir les paramètres de protection incendie' dans la catégorie Protection incendie. Dans la liste du 'Type de protection', deux options sont disponibles :

  • Contour : coffrage suivant le profil, adapté à la géométrie de la section avec une épaisseur constante (par ex. revêtement de plâtre ou de plaques)
  • Boîte : revêtement extérieur rectangulaire de la section

Indiquez ensuite les propriétés du matériau et l'épaisseur du revêtement. La détermination de la température tient compte de ces paramètres conformément à [1] 4.2.5.2. Selon [1], seuls les matériaux de plaques et les plâtres peuvent être utilisés comme matériaux de protection incendie. Une vérification avec ce schéma n'est pas autorisée pour les peintures intumescentes ou les isolants thermiques car ces revêtements changent de propriétés en fonction de la température.

Dans la catégorie Courbe de température pour la détermination de la température des gaz, indiquez quelle courbe de température doit être utilisée :

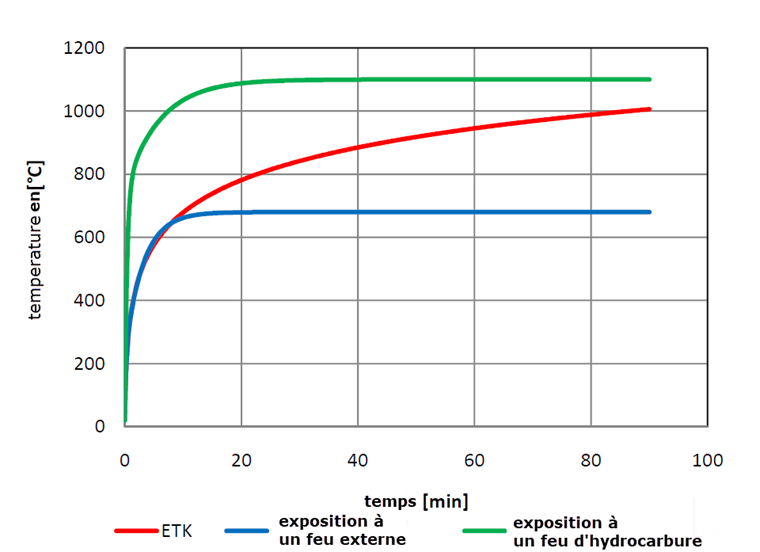

  • Courbe type température-temps
  • Courbe d'incendie extérieur
  • Courbe d'incendie d'hydrocarbures

Dans les détails des vérifications, vous pouvez afficher l'évolution de la température dans le Diagramme température-temps.

Dans la section Effets thermiques pour l'analyse de température, les facteurs utilisés pour le calcul de la température sont prédéfinis selon les valeurs recommandées par EN 1993-1-2 [1] et EN 1991-1-2 [2]. Vous pouvez, au besoin, les adapter.

L'effet bénéfique de la galvanisation à chaud dans la détermination de la température de l'acier peut être pris en compte en ajustant l’émissivité de surface. Pour cela, activez la case 'Surface galvanisée de la barre en acier au carbone'. Dans la détermination de la température de l’acier, la moindre émissivité de la surface galvanisée εm,lim est prise en compte jusqu’à la température limite tlim réglée. Pour des températures plus élevées, l’émissivité de surface de l’acier au carbone εm est utilisée. Cette procédure est conforme aux dispositions de la directive DASt-Richtlinie 027 Détermination de la température de la construction des composants en acier galvanisé à chaud en cas d'incendie, dont les valeurs sont prédéfinies.

Définition manuelle

Si vous souhaitez indiquer directement la température de l'acier, choisissez l'option Manuelle dans la liste (voir image Nouvelle configuration de protection incendie). Indiquez ensuite la température finale du matériau Θa pour laquelle la vérification de protection incendie doit être effectuée.

Pour la détermination du facteur k1 selon [1] 4.3.3 pour une répartition inégale de la température lors de la vérification du flexion, une indication de l'exposition au feu (de tous côtés ou de trois côtés, éventuellement avec des mesures de protection) est requise même pour la définition manuelle de la température. Le facteur k2 pour une répartition inégale de la température le long de la longueur de la poutre est pris à 1,0 pour être du côté sécuritaire dans tous les cas.

Température critique

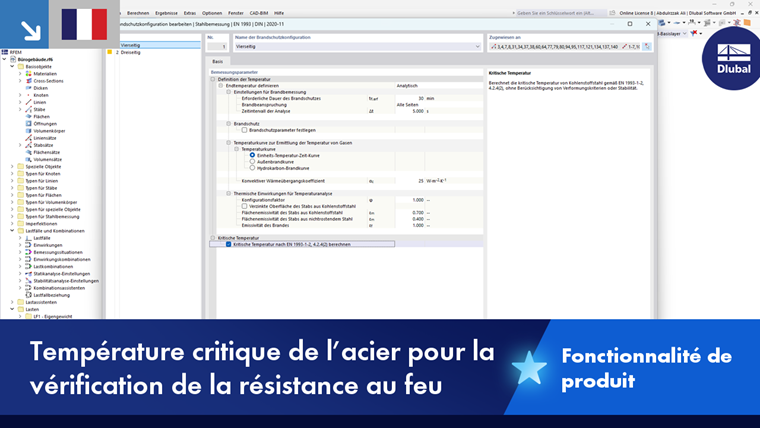

En plus de la simple vérification de protection incendie, le programme offre également la possibilité de déterminer la température critique pour les vérifications de la section transversale. Cette valeur représente la température maximale qui ne doit pas être dépassée pour que la barre ou l'ensemble de barres résiste toujours aux effets. Pour cela, cochez la case Calculer la température critique selon EN 1993-1-2, 4.2.4(2).

Astuce

La détermination de la température critique de la construction est décrite à l'aide d'un exemple dans l'article spécialisé Brandbemessung im Stahlbau.

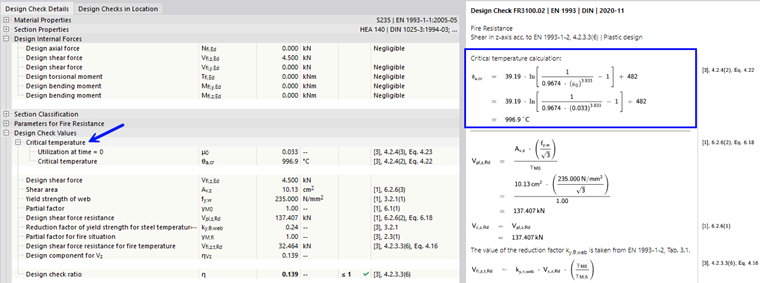

Après le calcul, la température critique Θa,cr pour chaque vérification est affichée dans les Détails des vérifications. Cette option n'est pas disponible pour les vérifications de stabilité comme mentionné.

Remarques sur la vérification de protection incendie

Les paramètres généraux pour les vérifications de la résistance (par exemple, vérification élastique ou plastique) ou les vérifications de stabilité (par exemple, point d'application de la charge) sont également hérités pour les vérifications de protection incendie à partir des Tragfähigkeitskonfigurationen de l’objet. De plus, les valeurs limites définies pour les cas particuliers s'appliquent également à la vérification de protection incendie.

Important

Les vérifications de protection incendie tiennent compte des directives pour la configuration de résistance. Si un objet n’est pas associé à une configuration de résistance, aucune vérification de protection incendie n’est effectuée pour cet objet, que ce soit ou non une configuration de protection incendie est affectée.

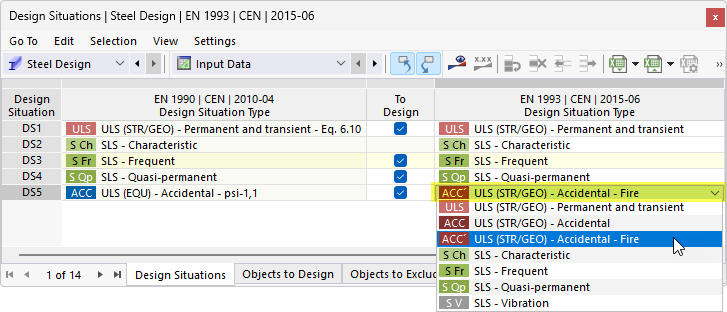

Les vérifications de protection incendie sont effectuées pour toutes les situations de dimensionnement auxquelles l'entrée de tableau de la Bemessungssituationen pour la dimensionnement de l'acier est associée au type AGE' 'GZT (STR/GEO) - Exceptionnel - Incendie'.

Étant donné que la méthode générale pour les vérifications de stabilité selon EN 1993-1-1 [2] 6.3.4 n’est pas applicable de manière conventionnelle pour les vérifications de protection incendie, les vérifications de stabilité sont effectuées avec la méthode des barres équivalentes selon EN 1993-1-2 [1] 4.2.3. À cet effet, les Longueurs de flambement associées sont également utilisées pour la protection incendie. Aucune réduction spécifique du module E n'est effectuée : la réduction est prise en compte dans les vérifications de stabilité par le biais des facteurs de réduction selon [1].

Important

Pour les vérifications selon la théorie du second ordre, la réduction du module E doit être prise en compte dans les calculs de la structure dans les paramètres des matériaux. Utilisez à cet effet un matériau avec des propriétés dépendantes de la température (voir chapitre Matériaux du manuel RFEM).

La température de l'acier peut être introduite sous forme de charges thermiques pour le calcul (voir chapitre Charges de barre du manuel RFEM).

Le flambement local des parties de section minces peut également constituer une forme de défaillance critique en cas d'incendie. Les vérifications des sections de classe 4 sont effectuées dans l'add-on de dimensionnement de l'acier selon [1] Annexe E. La vérification contre le flambement par cisaillement des âmes élancées n'est pas actuellement implémentée dans les vérifications de protection incendie.

GB 50017

Informations

La description est en cours de préparation.
