Les distributions des résultats au point de surface illustrent les résultats dans la section de surface. Pour appeler cette représentation, cliquez sur le bouton

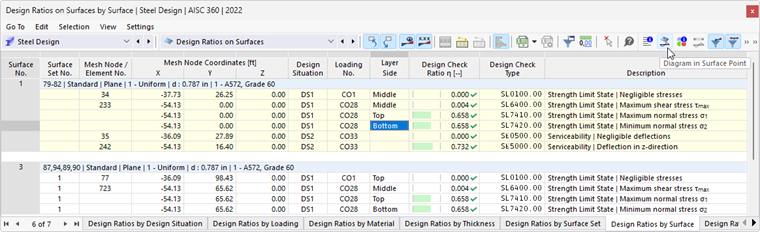

. Il est disponible dans les tableaux de résultats de la catégorie 'Calcul de l'acier' pour les objets surfaciques.
La fenêtre 'Distributions des résultats au point de surface' apparaît.
Le graphique montre l'état de contrainte correspondant au résultat de la ligne actuelle dans le tableau. Selon le paramètre défini dans le dialogue Paramètres globaux, il s'agit des résultats pour le nœud de maillage ou le point de grille. Ils sont représentés comme des distributions linéaires à partir des résultats des faces de la surface (haut, bas, milieu).
Vous pouvez ajuster le graphique avec les boutons de la barre d'outils. Elles ont les fonctions suivantes :
| Bouton | Fonction |
|---|---|
|
Bouton liste avec option de sélection pour Types de résultats |
|
Affiche ou masque les valeurs des faces de la surface |
|
Affiche uniquement les valeurs extrêmes des résultats positifs et négatifs |
|
Affiche ou masque les dimensions |
|
Affiche ou masque les contours des couches |
|
Affiche ou masque l'axe z local |
|
Ouvre le dialogue 'Modifier l'épaisseur' |
|
Permet d'imprimer la représentation actuelle |
Types de résultats
Grâce au bouton liste

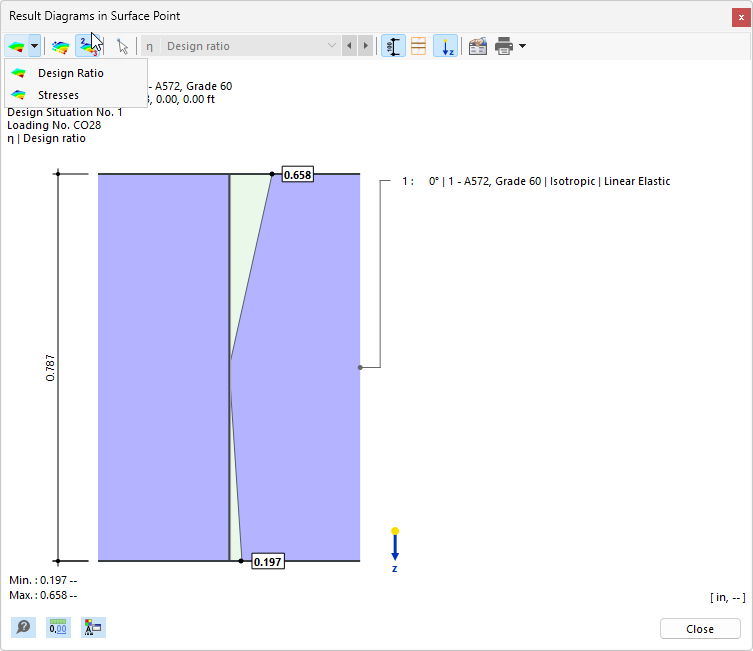

, vous pouvez sélectionner le type de résultat à représenter dans la section de surface. Deux options sont disponibles (voir image Distributions des résultats au point de surface) :
- Utilisations
- Contraintes

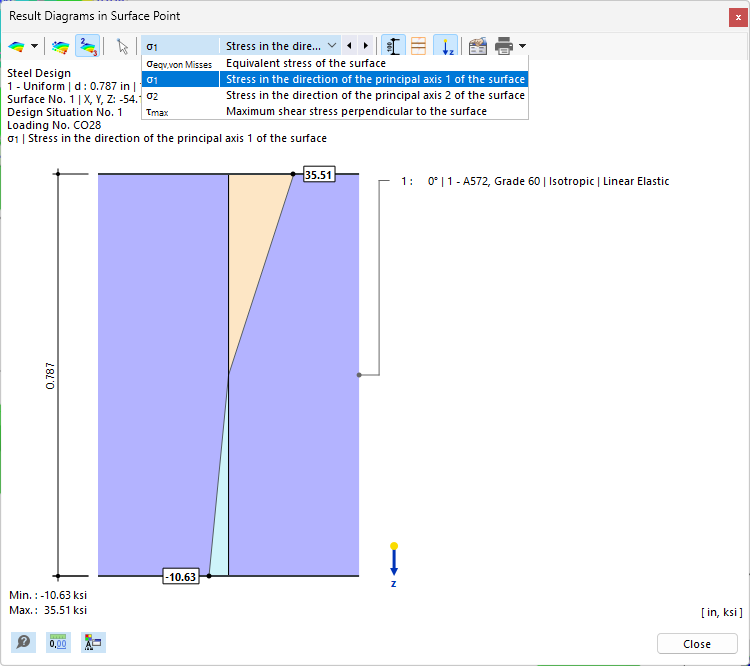

Pour les contraintes, vous pouvez définir le type de contrainte dans la liste de la barre de menu que vous souhaitez vérifier.
Impression graphique
Avec le bouton liste

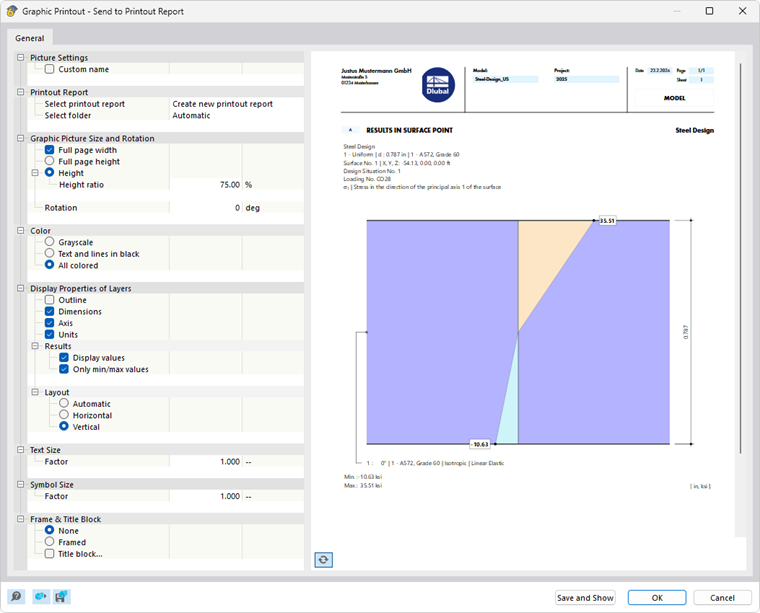

, vous pouvez imprimer directement le graphique actuel, l'enregistrer en tant que PDF, ou l'insérer dans le rapport d'impression. Les détails à afficher peuvent également être définis dans l'aperçu avant impression.
