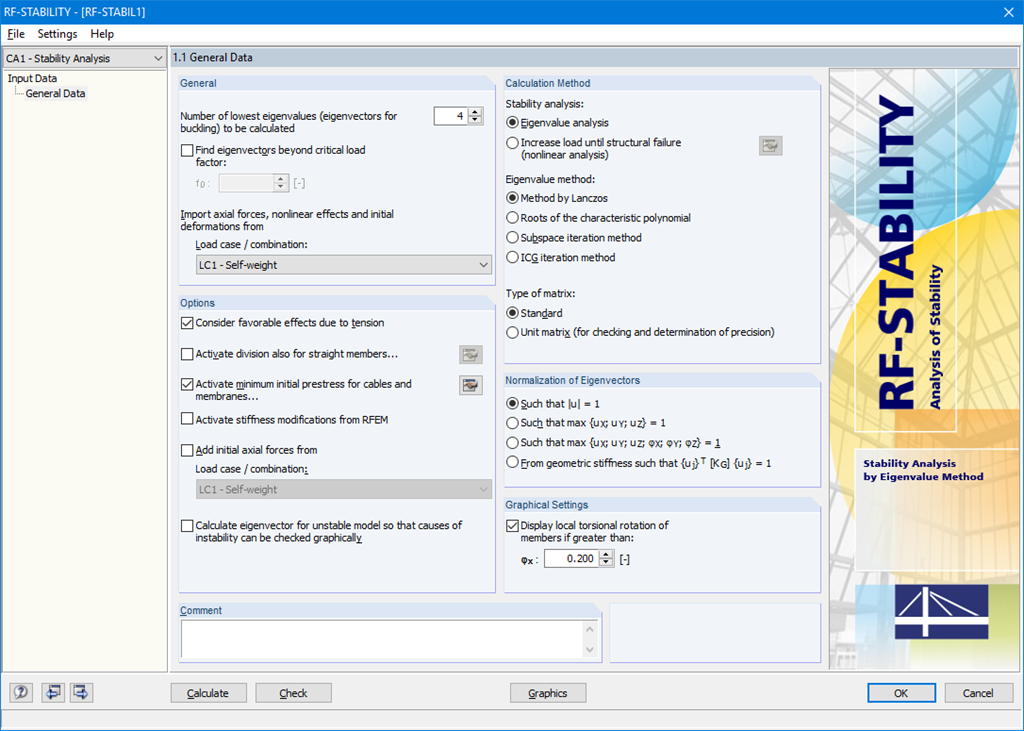

RF-STABILITY (en) | Wprowadzanie danych

W pierwszej kolejności należy wybrać przypadek lub kombinację obciążeń, którego siły osiowe mają zostać użyte w analizie stateczności. Możliwe jest zdefiniowanie innego przypadku obciążenia, na przykład w celu uwzględnienia wstępnego naprężenia wstępnego.

Następnie można wybrać analizę liniową lub nieliniową, która ma zostać przeprowadzona. W zależności od zastosowania, można skorzystać z bezpośredniej metody obliczeniowej, np. według Lanczosa lub metodą iteracji ICG. Pręty niezintegrowane z powierzchniami są zazwyczaj wyświetlane jako elementy prętowe z dwoma węzłami ES. Nie można określić wyboczenia lokalnego pojedynczych prętów na tych elementach. Dlatego istnieje możliwość automatycznego podziału prętów.

Eingabemaske
