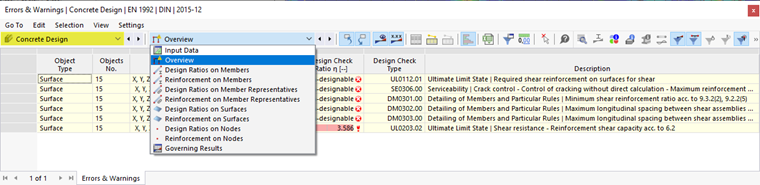

Após o cálculo dos resultados, a categoria de tabelas Dimensionamento de concreto contém novas subcategorias.
Essas categorias com as respectivas folhas de tabela são descritas nos seguintes capítulos:
- Visão geral
- Expoentes em barras
- Armadura em barras
- Expoentes em representantes de barra (se definido)
- Armadura em representantes de barra (se definido)
- Expoentes em superfícies
- Armadura em superfícies
- Expoentes em nós
- Armadura em nós
- Resultados predominantes

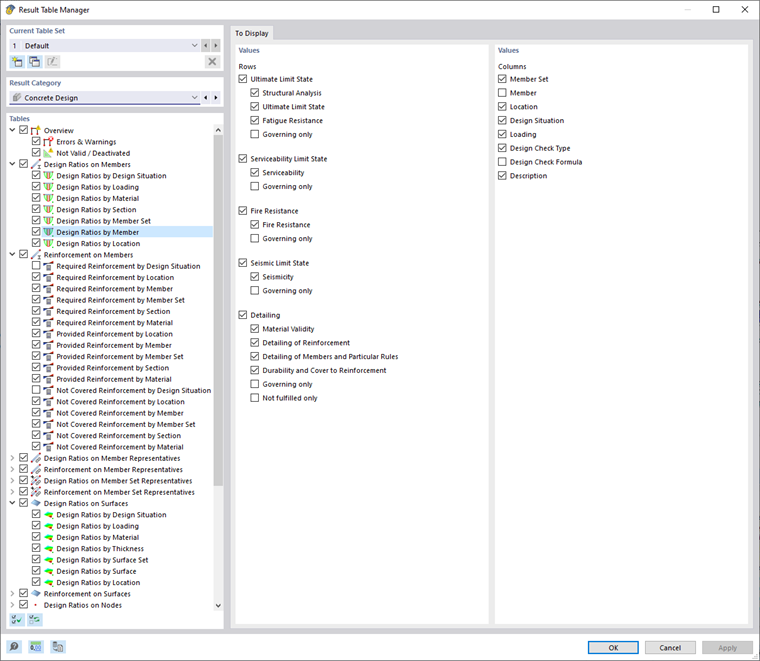

Gerenciador de Tabelas de Resultados
Com o botão
, você abre o diálogo 'Gerenciador de Tabelas de Resultados'. Lá, você pode controlar quais tabelas e registros são exibidos. Além disso, existem opções de seleção para as linhas e colunas visíveis em cada tabela.
Uma explicação detalhada de todas as funções pode ser encontrada no capítulo Filtrar tabelas de resultados do manual RFEM.
Botões na Barra de Ferramentas das Tabelas
Na barra de ferramentas das tabelas de resultados, há botões disponíveis que você pode utilizar para exibir e avaliar os resultados.
| Botão | Função |
|---|---|
|
Permite a seleção de um objeto na janela de trabalho para mostrar seus resultados na tabela |
|
Chama o diálogo Detalhes de verificação |
|
Chama o diálogo Resultados ao longo da seção |
|
Abre o diálogo 'Informações sobre o Material' com os valores do material |
|
Abre o diálogo 'Propriedades da Estrutura de Camadas' (em preparação para cálculos não-lineares) |
|
Chama o diálogo 'Informações sobre a Seção Transversal' com os valores da seção transversal |
|
Chama o diálogo Resultados ao longo |
|
Ativa ou desativa os resultados para o estado limite último |
|
Ativa ou desativa os resultados para o estado limite de serviço |
|
Ativa ou desativa os resultados para verificações de resistência ao fogo |
|
Ativa ou desativa os resultados para verificações sísmicas |
|
Ativa ou desativa os resultados para regras de armadura e detalhes construtivos |
